浅谈水表口径的合理选择
发布时间:2024-01-29 16:37:19 来源: 熵澜水务研究 作者:本站编辑 浏览次数:



      水表计量的准确性对于供需双方都十分重要。水表口径的选择应以规范条文为基本依据,结合不同的供水方式来确定,以满足水表的安全、可靠、准确运行。



一、引言

      众所周知,水表是供水行业普遍采用的计量流经自来水管道内水流总量的仪器。它直接安装在标准管道上,是自来水公司计收水费的依据。若选用的水表口径不合适,即水表口径大而流经的流量过小,达不到水表的始动流量;或者水表口径小而流经的流量长期超过水表的额定流量,都会造成水表计量不准确或损坏。如一只DN100翼螺式水表,当流量小于水表的始动流量0.4m3/h,那么一个月无法准确计量的水量0.4m3/h×24h×30天=288吨,这样自来水公司将蒙受损失。又如一只DN25旋翼式水表,当流量10m3/h大于水表的最大流量7m3/h,那么水表的水头损失为Hb= = =20.4m>10m,造成水表超负荷运行,水表将很快损坏而无法准确计量。事实上,水厂供水管网服务水压不可能很大,一般不超过30m。这样,除去水表的水头损失20.4m,服务水压过低,使流过水表的流量不能满足用水户的要求。
      《建筑给水排水设计规范(GB50015-2003)》对水表口径的选择作了以下规定:用水量均匀的给水系统以给水设计秒流量来选定水表的额定流量;用水量不均匀的给水系统以给水设计秒流量来选定水表的最大流量。用水量均匀的给水系统即具有密集型用水特点的建筑物如工业企业生活间、公共浴室、洗衣房等,给水设计秒流量在较长时间内出现;用水量不均匀的给水系统即具有分散型用水特点的建筑如住宅、集体宿舍、旅馆等,给水设计秒流量在较短时间内出现。水表的最大流量为水表在短时间内(一般1昼夜不超过1小时)允许超负荷使用的流量上限值。《规范》对水表口径的选择提供了基本依据,但在实际运用时,由于存在直接供水、水池水泵及水箱联合供水、变频调速装置供水等不同供水方式,水表的口径选择不能简单地套用上述规定的条文,必须根据不同的供水方式,结合实际,区别对待分析,合理选用水表口径。

二、直接供水方式的水表口径
直接供水方式的水表口径
2.1若用水量均匀的给水系统如工业企业生活间、公共浴室、洗衣室、洗衣房、公共食堂、实验室、影剧院、体育场等建筑,以给水设计秒流量Qg选定水表的额定流量。
  Qg=
  q0——同类型的一个卫生器具的给水额定流量
  n0——同类型卫生器具数量;
  b0——卫生器具的同时给水百分数。
2.2若用水量不均匀的给水系统如住宅、集体宿舍、旅馆、宾馆、医院、幼儿园、办公楼、学校等建筑,以给水设计秒流量Qg选定水表的最大流量。
  Qg=0.2a  +kNg
  Ng——卫生器具当量总数;
  a、k——根据建筑物用途而定的系数。

三、水池水泵与水箱联合供水方式的水表口径




图-1 水泵与水箱联合供水方式

按照《建筑给水排水设计规范(GB50015-2003)》,贮水池的有效容积V应根据调节水量、消防贮水量和生产事故备用水量确定,即
  V≥(Qb-Ql)Tb+Vt+Vs
  QlTt≥(Qb-Ql)Tb
  Qb——水泵流量,按最大时流量Qh、时变化系数kh=2.5,则
  Qb= ×2.5=10%Qd
  Qd——最高日用水量
  Ql——管网进水流量即流经水表的流量
  Tb——水泵运行时间
  Tt——水泵运行间隔时间
  Vt——消防贮水量
  Vs——生产、生活用水贮水量。若贮水池仅为调节之用,可不计入Vs,若作贮存水量时,视市政管网及建筑物重要程度以2-3h最大时或平时流量计入。
  (Qb-Ql)Tb为调节水量,在没有用水量和流入量的变化曲线资料的情况下,为最高日用水量的8%-12%计。
  高位水箱有效容积W=W1+W2
  W1——调节容积,为最高日用水量的8%-12%
  W2——消防贮水量
  在不计入生产、生活贮水量Vs的情况下,贮水池有效容积由贮水量和调节水量组成。假设最不利情况为高位水箱调节贮水量为零时开始用水高峰,那么水泵以最大时流量Qh=10%Qd将贮水池调节水量送到高位水箱,满足高峰用水,管网流量Ql 进入贮水池。
3.1 若用水量均匀的给水系统,时变化系数Kh=1.0,最大时流量Qh与给水设计秒流量qg折合的时流量相等,要满足用水需要,Ql≥Qh,故应以最大时流量Qh选定水表的额定流量。
3.2 若用水量不均匀的给水系统,时变化系数Kh=2.5,据资料统计,在服务人数n≤3000人时,最大时流量Qh小于给水设计秒流量Qg折合的时流量;在服务人数n>3000人时,最大时流量Qh大于Qg折合时流量。考虑到给水设计秒流量Qg出现的时间较短,而水泵流量为最大时流量,且用水高峰持续时间不确定,故亦应以最大时流量Qh来选定水表的额定流量比较合理。

四、变频调速装置供水方式的水表口径


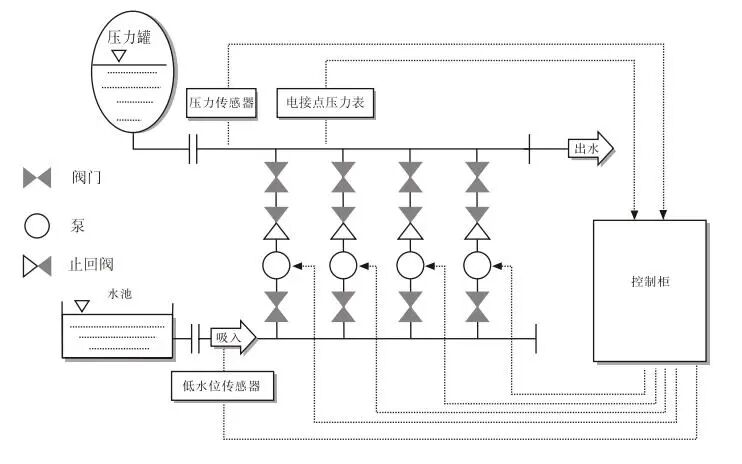

图-2 变频调速装置供水方式

在此供水方式情况下,水泵流量Qb采用给水设计秒流量Qg,贮水池调节水量为最高日用水量Qd的8%-12%,水泵不停运转以满足用水量和水压要求。因此,管网补水流量Ql不断进入贮水池,由于Qb=Qg,故Ql亦随Qg而变化。

4.1 若用水量均匀的给水系统,以给水设计秒流量Qg来选水表的额定流量。
4.2 若用水量不均匀的给水系统,当服务人数n≤3000人时,设计秒流量Qg折合的时流量大于最大日最大时流量Qh,故应以Qg来选定水表的最大流量;当服务人数n>3000人时,以最大日最大时流量Qh来选定水表的额定流量。


二、结束语

     水表口径的合理选择十分重要。它关系到能否满足人们用水需要和水表计量的准确性。水表口径的选择应该以设计规范为基本依据,结合具体的供水方式和实际情况,尽量使计算的设计秒流量符合水表额定流量,确保水表的安全运行和最不利情况的用水需求。当用水量发生变化时,水表口径也应作相应更换调整。
