复合改性粉煤灰处理含镍电镀废水的研究
发布时间:2020-01-03 16:57:17 来源:本站原创 作者:李蕊,郭丽敏,王素娥 浏览次数:

前言
    吸附法适用于处理电镀废水中的重金属离子。常用的吸附材料包括硅藻土、活性炭、粉煤灰及各种改性材料等。本文采用H2SO4、黏土及CaCO3对粉煤灰进行复合改性,并研究了复合改性粉煤灰对含镍电镀废水处理效果的影响。

1、实验

1.1、实验材料及仪器
    实验材料:工业级的黏土:分析纯的CaCO3、H2SO4、Ni(NO3)2•6H2O、Cu(NO3)2•3H2O、Zn(NO3)2•6H2O:粉煤灰,由陕西某发电厂提供。
    实验仪器:火焰原子吸收分光光度计,离心机,电热恒温鼓风干燥箱,高温箱式炉。

1.2、改性粉煤灰的制备
    酸改性粉煤灰的制备:(1)将一定量的粉煤灰与浓度为2mol/L的H2SO4溶液按1:4的质量体积比进行混合,并在90℃下搅拌2h;(2)静置30min后离心、洗涤;(3)于100℃下过夜干燥、研磨,即可得到酸改性粉煤灰。
复合改性粉煤灰的制备:(1)将黏土、CaCO3和酸改性粉煤灰按一定的质量比混合均匀后,加入一定量的去离子水,并在磁力搅拌器上搅拌30min;(2)离心后于100℃下烘干、研磨;(3)在600℃下焙烧2h,即可得到复合改性粉煤灰。

1.3、吸附实验
    (1)取100mL含Ni2+20mg/L的模拟废水于锥形瓶中,并调节pH值;(2)向其中加入1g复合改性粉煤灰;(3)置于水浴锅中,并在一定温度下搅拌一段时间;(4)取样:(5)采用火焰原子吸收分光光度计测定溶液中Ni2+的质量浓度,并计算Ni2+的去除率。

2、结果与讨论

2.1、不同粉煤灰对Ni2+吸附效果的影响

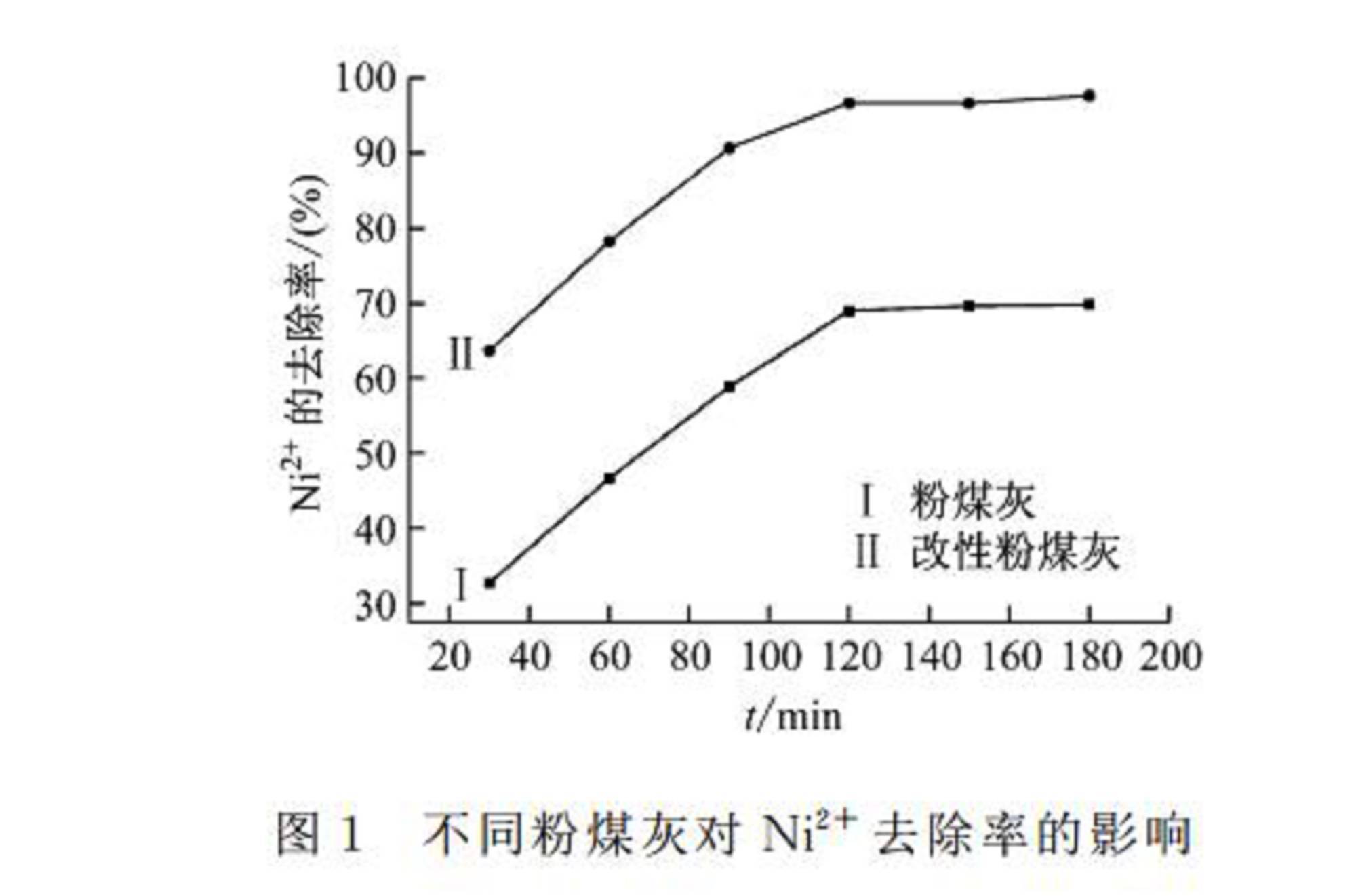

    在吸附剂的投加量1g、Ni2+的初始质量浓度20mg/L、废水pH值6、反应温度35℃的条件下,研究了不同粉煤灰对Ni2+去除率的影响,结果如图1所示。

    由图1可知:粉煤灰经复合改性后,其对Ni2+的吸附性能得到了大幅度的提高。一方面,在酸改性过程中,粉煤灰中的金属氧化物与H2SO4反应生成硫酸盐,使粉煤灰产生混凝性能;另一方面,酸改性使得粉煤灰的比表面积得到改善,更有利于吸附反应的进行。此外,黏土、CaCO3等助剂的添加进一步增加了吸附官能团种类和吸附比表面积。因此,复合改性后的粉煤灰对Ni2+的吸附性能显著提高。

2.2、废水pH值对Ni2+吸附效果的影响

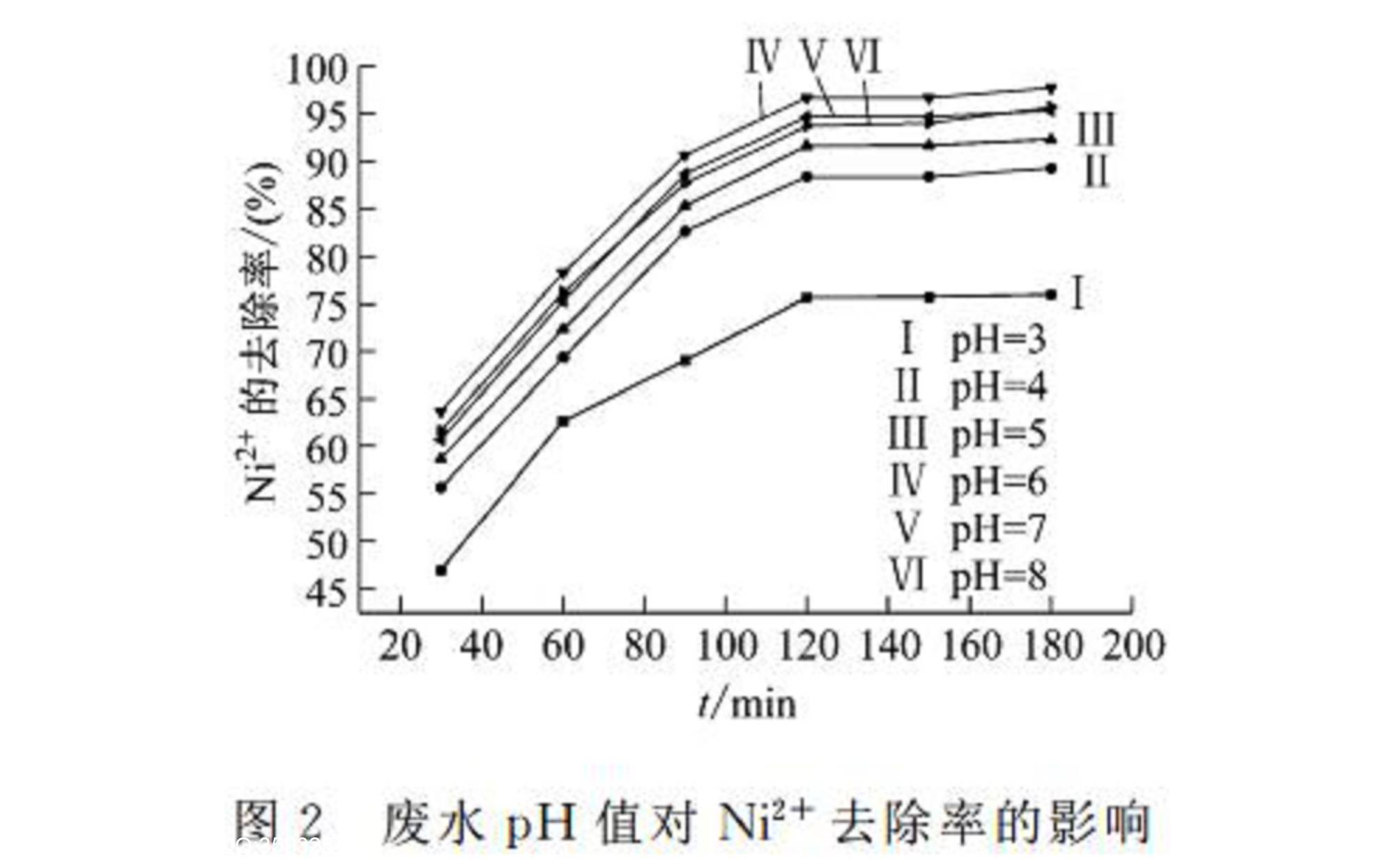

    废水pH值影响吸附剂表面电荷及金属离子在废水中的存在形式,进而对吸附过程产生影响。在复合改性粉煤灰的投加量1g、Ni2+的初始质量浓度20mg/L、反应温度35℃的条件下,研究了废水pH值对Ni2+去除率的影响,结果如图2所示。

    由图2可知:随着反应时间的延长,不同废水pH值条件下的Ni2+去除率呈现出相同的变化趋势。当废水pH值较低时,Ni2+的去除率较低。这可能是因为废水pH值较低时,废水中H+的浓度较高,H+会占据复合改性粉煤灰的部分吸附位点,与Ni2+形成竞争吸附,导致Ni2+的去除效果不佳。随着废水pH值的增大,废水中H+的浓度降低,更多的吸附位点与Ni2+发生作用,使得Ni2+的去除率显著提高。当废水pH值为6时,Ni2+的去除效果最好,Ni2+的去除率可以达到97.68%。

2.3、反应温度对Ni2+吸附效果的影响

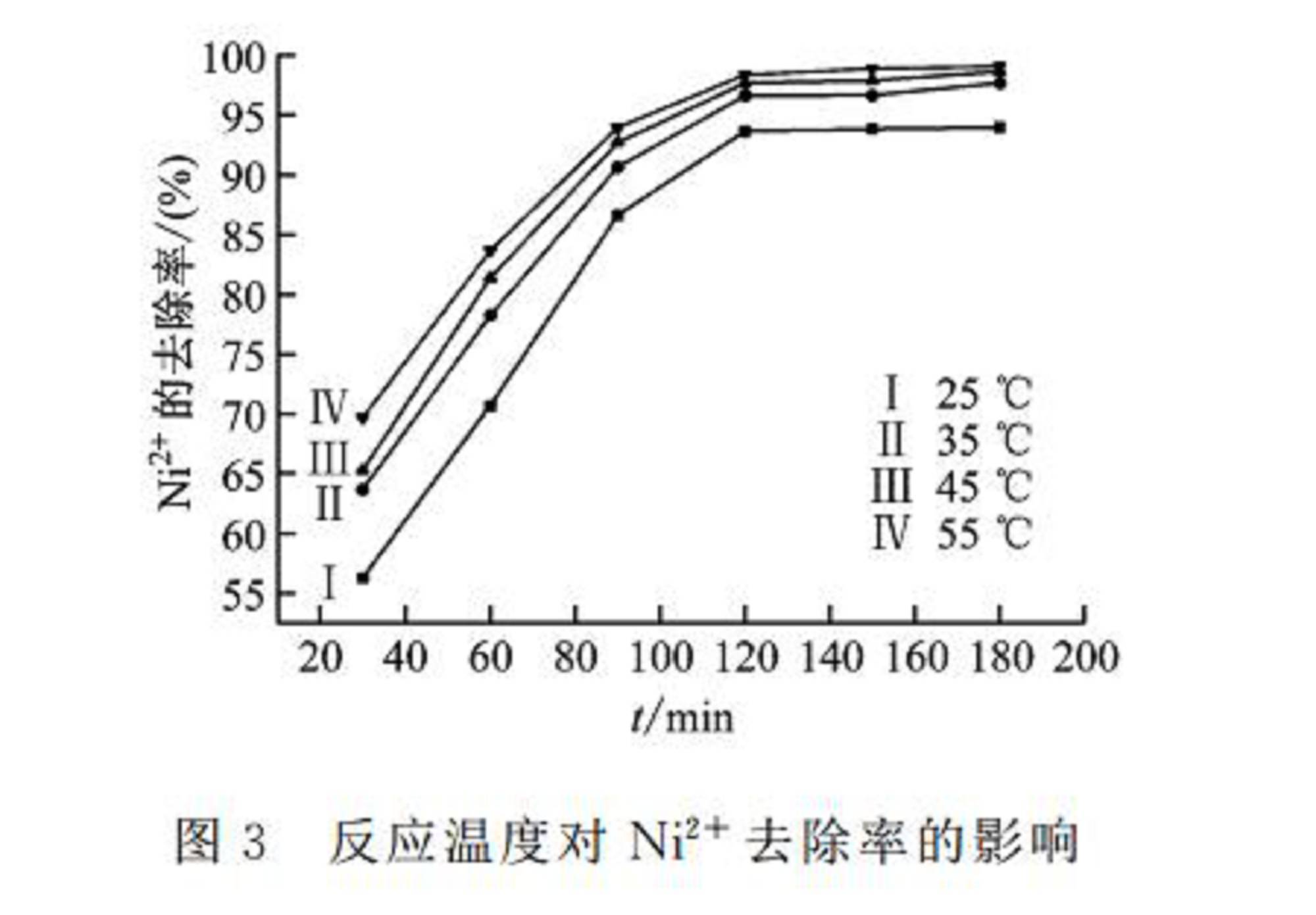

    在复合改性粉煤灰的投加量1g、Ni2+的初始质量浓度20mg/L、废水pH值6的条件下,研究了反应温度对Ni2+去除率的影响,结果如图3所示

    由图3可知:随着反应时间的延长,不同反应温度下的Ni2+去除率的变化趋势基本相近。当反应时间大于120min时,Ni2+的去除率趋于稳定。同时,随着反应温度的升高,Ni2+的去除率呈现出增大的趋势。一方面,反应温度升高能够加快废水中Ni2+的扩散速率:另一方面,反应温度升高也能够改善吸附剂与Ni2+的亲和力,从而提高Ni2+的去除率。

2.4、Cu2+、Zn2+的存在对Ni2+吸附效果的影响

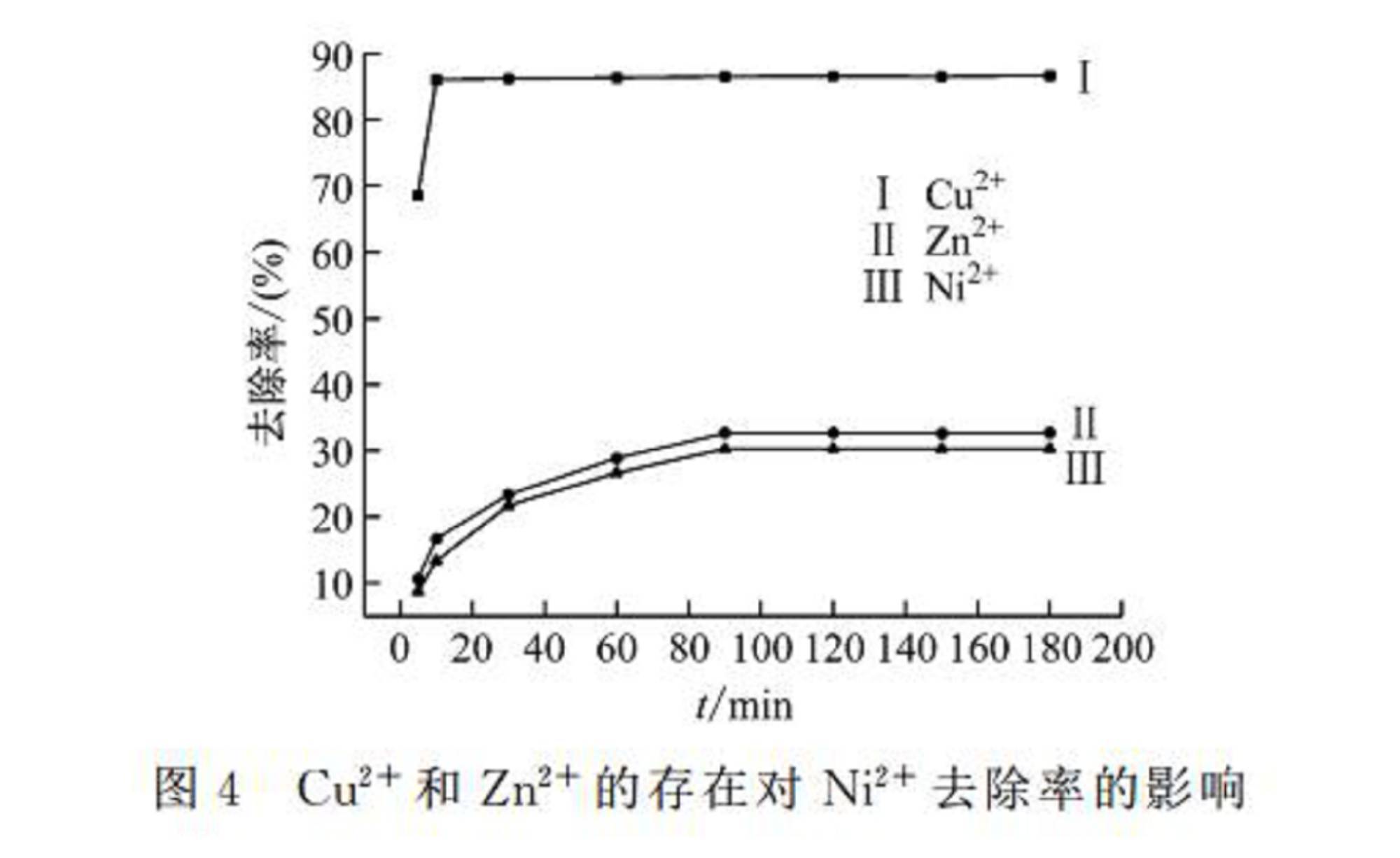

    电镀废水中除了含有Ni2+以外,还含有其他金属离子。研究了Cu2+和Zn2+的存在对Ni2+去除率的影响,结果如图4所示。其中:复合改性粉煤灰的投加量为1g,Cu2+、Zn2+及Ni2+的初始质量浓度均为20mg/L,废水pH值为6,反应温度为35℃。

    由图4可知:Cu2+和Zn2+的存在对Ni2+的去除效果影响显著。复合改性粉煤灰对Cu2+的吸附速率很快,在吸附反应进行到10min时,Cu2+的去除率基本达到平衡。而复合改性粉煤灰对Zn2+和Ni2+的吸附速率较小,Zn2+和Ni2+的平衡时间基本一致。

3、结语
    采用H2SO4、黏土及CaCO3对粉煤灰进行复合改性,并研究了复合改性粉煤灰对含镍电镀废水处理效果的影响。结果表明:复合改性粉煤灰显著提高了Ni2+的去除率。废水pH值和反应温度均会对Ni2+的去除效果产生影响。此外,Cu2+、Zn2+存在时与Ni2+形成了竞争吸附,使得Ni2+的去除率显著降低。复合改性粉煤灰吸附剂对Cu2+、Zn2+及Ni2+的吸附能力顺序为:Cu2+>Zn2+>Ni2+。


分享到:
登录 之后才能发表评论

热门评论
