罐式无负压供水设备
发布时间:2024-04-26 16:05:16 来源:本站原创 作者:本站编辑 浏览次数:

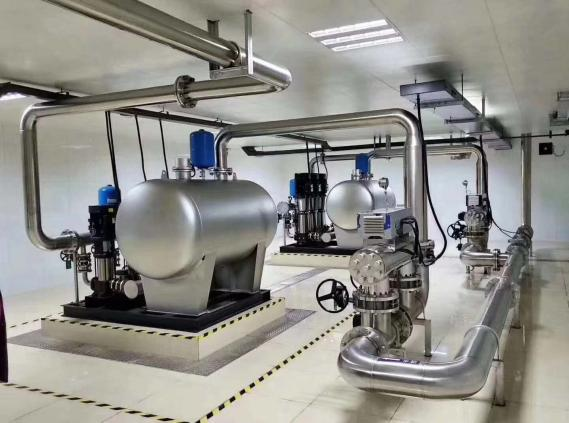

1、 罐式无负压供水设备

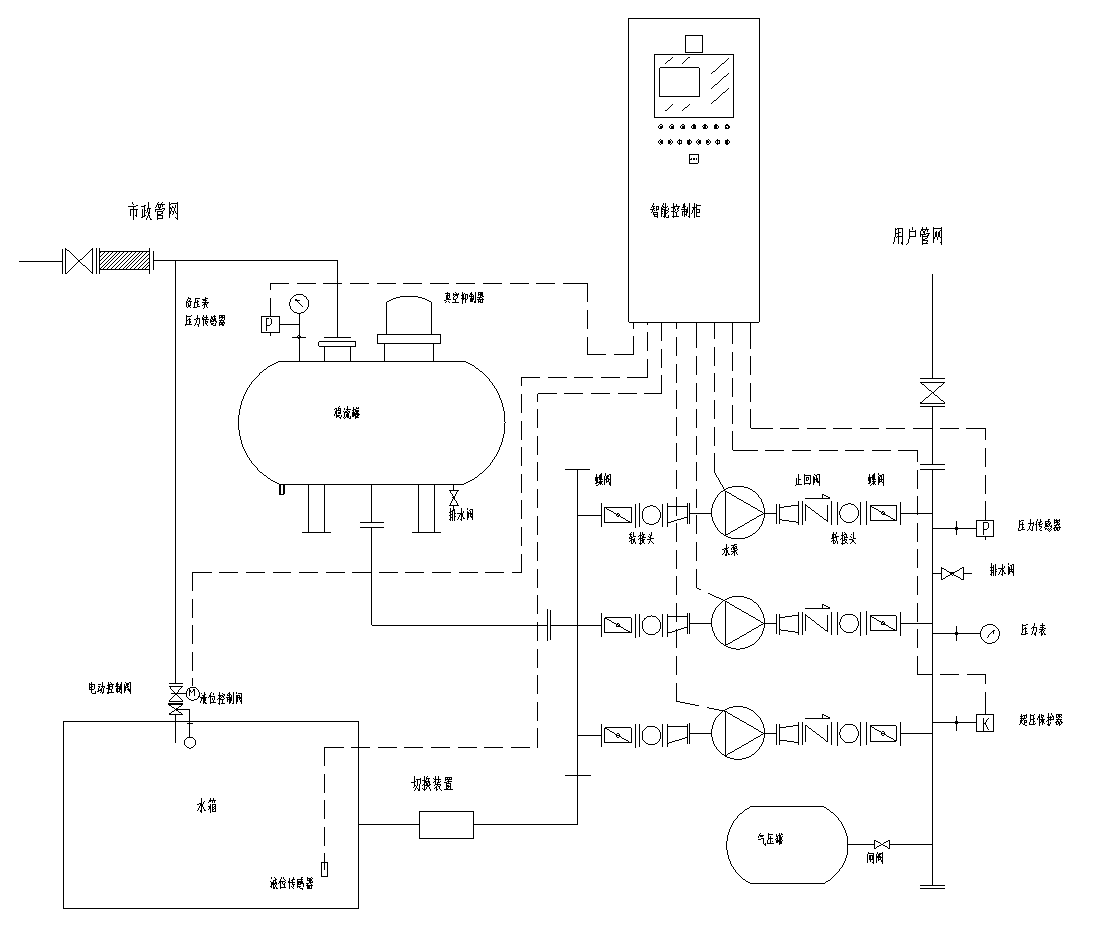

工作原理:

采用控制系统控制变频调速实现恒压给水,通过压力补偿系统及全封闭结构实现了与自来水的串接叠压供水方式,并且克服了对管网的不良影响。

首先根据实际情况设定用水点工作压力,检测出水管实际压力并与设定压力进行比较,通过调节水泵运行的频率和控制水泵的运行台数来达到出水压力恒定的目的。系统通过检测管网压力,用监测系统的反馈信息来调节变频器的频率。如果实际压力高于设定压力,则降低变频器频率,反之升高变频器频率,如果在调节频率的范围内不能使实际压力匹配运行压力,则通过加减泵的方式来调整。

当用户管网的压力低于设定压力时,微机会自动控制变频泵软启动运行,直到输出管内的实际压力等于设定的压力时,微机控制变频泵以一定的转速工作,用户管网的用水发生变化时,变频泵随之调整,达到动态平衡。

通过与供水管网封闭式串联的方式,完全利用了市政供水余压,在同样用水条件下,自来水供水压力越高,控制系统控制变频泵的转速越低,自来水供水压力降低,控制系统控制变频泵的转速就增高。既充分利用自来水的压力,也确保用户所需压力恒定。

负压控制系统通过智能控流装置内部的检测装置,根据设定压力来判断设备的运行方式,如果检测压力低于设备保护压力,设备启动进水流量管控模式,减小从市政的取水量,以避免因过度取水而导致对市政管网压力的持续下降。同时将稳流罐内的水补充流量的不足部分,在短时间内对市政缺水补充。保证设备在市政供水不足时既能运行供水,又不对市政管形成负压抽吸。如果是箱式叠压(无负压)供水设备,在检测到负压后,经延时压力不恢复到设定值以上,将水源由市政供水切换到水箱供水。

控制系统随时检测管网压力,计算速度快,调节速度也瞬时完成,使管网压力波动范围控制在±0.01MPa

当没有用户用水时,达到最低频率,压力达到设定值,系统延时进入休眠停机状态。通过配套的气压罐来实现小流量保压的功能,小流量用水时(小流量以2m³/h为标准),设备能够自动转为保压的工作状态,水泵唤醒压力不小于供水压力0.05MPa及以上。避免水泵及控制系统频繁启动,延长设备使用寿命。

设备配套辅助控制的人机界面,显示运行曲线和运行状态,实时显示动态面,使操作和控制更加简单智能。
