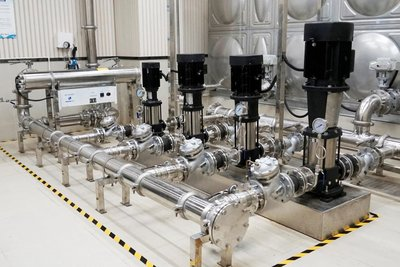

1、 恒压变频供水设备




工作原理:

通过检测系统实时反馈数据,控制系统控制运算比较,实时调节设备的运行状态,实现用户管网的恒压给水。

首先根据实际情况设定用水点工作压力,检测出水管实际压力并与设定压力进行比较,通过调节水泵运行的频率和控制水泵的运行台数来达到出水压力恒定的目的。系统通过检测管网压力,用监测系统的反馈信息来调节变频器的频率。如果实际压力高于设定压力,则降低变频器频率,反之升高变频器频率,如果在调节频率的范围内不能使实际压力匹配运行压力,则通过加减泵的方式来调整。

当用户管网的压力低于设定压力时,微机会自动控制变频泵软启动运行,直到输出管内的实际压力等于设定的压力时,微机控制变频泵以一定的转速工作,用户管网的用水发生变化时,变频泵随之调整,达到动态平衡。

控制系统随时检测管网压力,计算速度快,调节速度也瞬时完成,使管网压力波动范围控制在±0.01MPa。

储水设备配套液位检测和液位及时间控制,液位检测可实现缺水和溢流报警,液位和时间控制可实现储水设备补水的有条件控制。

当没有用户用水时,达到最低频率,压力达到设定值,系统延时进入休眠停机状态。通过配套的气压罐来实现小流量保压的功能,小流量用水时(小流量以2m³/h为标准),设备能够自动转为保压的工作状态,水泵唤醒压力不小于供水压力0.05MPa及以上。避免水泵及控制系统频繁启动,延长设备使用寿命。

设备配套辅助控制的人机界面,显示运行曲线和运行状态,实时显示动态面,使操作和控制更加简单智能。
