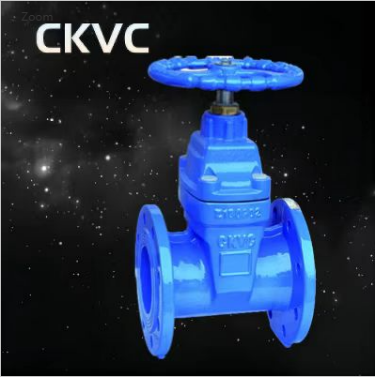

闸阀系列


闸阀设计标准:CJ/T 216

设计制造标准:GB/T 24924

法兰连接标准:GB/T 17241.6

结构长度标准:GB/T 12221

压力试验标准:GB/T 13927

闸阀特点:

①产品按国家标准CJ/T 216设计制造,结构合理,密封可靠,性能优良。

②闸板与阀体间应设置导轨、导轨槽,以延长闸板的使用寿命。导轨为耐磨、环保无毒的材料,防止闸阀未全关时闸板密封面被磨损或损伤。 阀体、闸板应设有导轨、导轨槽,其结构尺寸能限制闸板的位置,防止闸板橡胶过度挤压。

③采用暗杆楔式弹性闸板,法兰连接

④闸阀处于全开状态时,沿阀门流道方向,闸板和阀杆的投影不应有与阀门流道的投影相重合的部分。

⑤闸阀处于全开状态时,闸板和阀杆底部应高于阀门流道,减小对水流的阻力。

⑥阀盖与压盖连接螺栓处加O形圈,防止水侵入锈蚀螺栓和螺纹孔。
