一、给水减压阀:

根据工作原理和结构形式,减压阀主要分为以下类型:


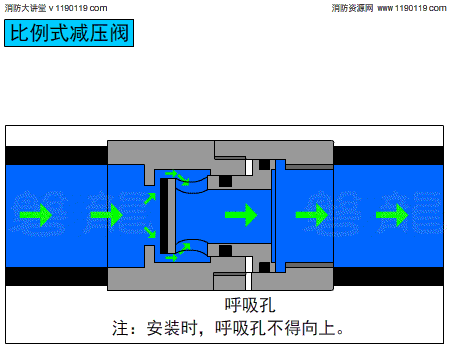

2.可调式减压阀

(a)直接作用式减压阀:

原理:利用出口压力变化直接控制阀瓣运动。如图所示,弹簧向下施加的压力和出口水流压力向上施加的压力,形成差动力,直接驱动控制阀门开度,以此实现出口压力的稳定减压。

直接作用式减压阀的体积小,价格低,较多应用于小管径场所(通常≤DN50)。


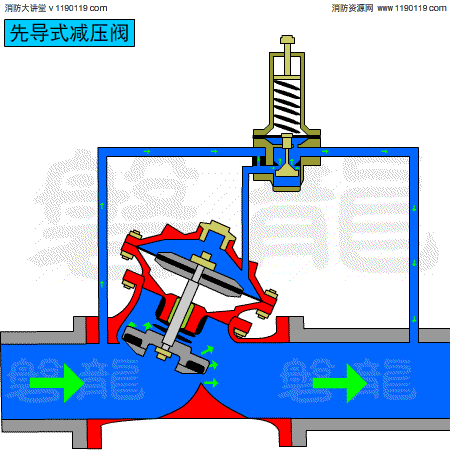

二、水力控制泄压阀


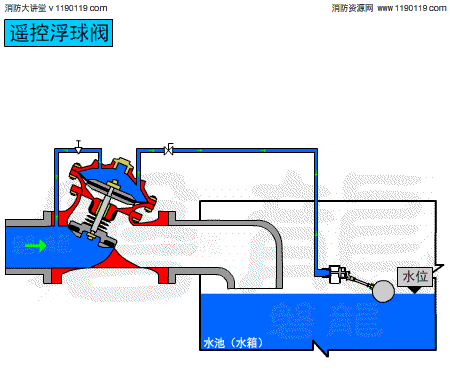

2.直接作用式浮球阀

原理:直接作用式浮球阀运用杠杆原理,直接控制阀门的启闭。当水位升高时,浮球带动阀杆升起,达到时设定水位时,联动阀门关闭;水位下降时,浮球带动阀杆下放,联动阀门开启。

直接作用式浮球阀较适应于小口径场所。


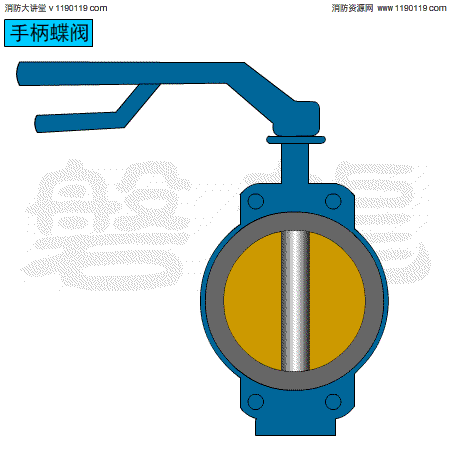

2.蜗轮蝶阀

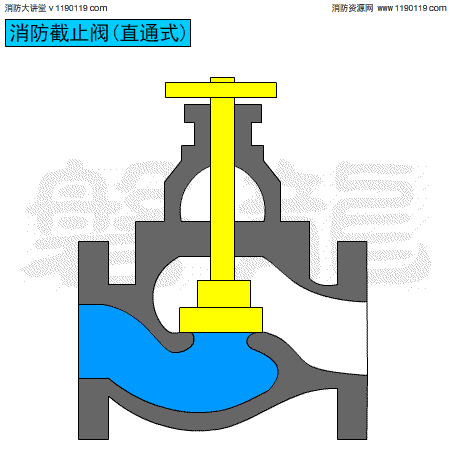

六、消防截止阀

原理:截止阀的启闭件为阀瓣,由阀杆带动阀瓣做升降运动,实现阀门的启闭,依靠阀杆压力,可使阀瓣和阀座的密封面紧密结合,阻止介质流通。

截止阀具有可靠的切断功能,可用于阀门启闭,也适合于流量调节。主要应用于小口径场所。

我们常见的截止阀形式,主要有直通式、直流式和角式三种,消防截止阀通常使用直通式。

1.直流式

介质流向不变


3.角式

介质流向改变一定角度(90度直角式)


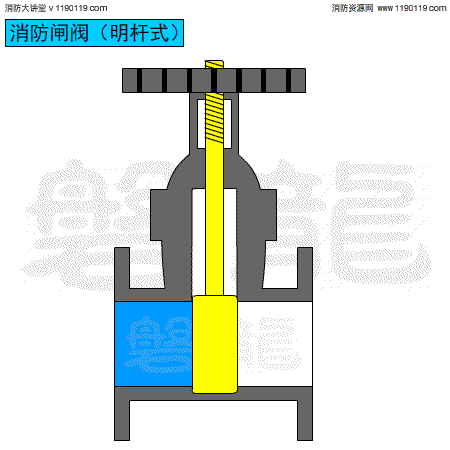

2.暗杆式


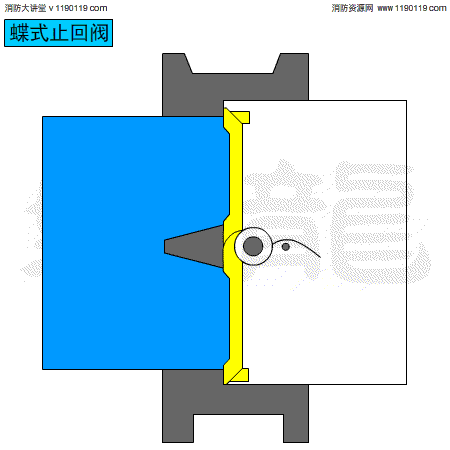

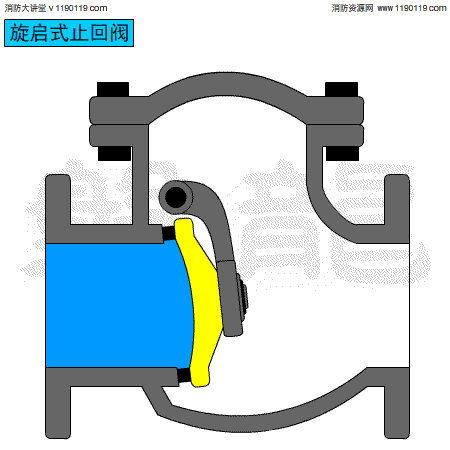

2.升降式止回阀

升降式止回阀升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力较大,适用于较小口径的场合。
