盘点国内外七大排水系统
其次,管网系统主干分明,四通八达。
紫禁城排水系统总体规划是东西方向的雨水汇入南北干沟,然后流入内金水河。各个宫殿院落均设有干沟、支沟、明沟、暗沟、涵洞、流水沟眼等众多排水设施。
当紫禁城遭遇暴雨时,雨水首先通过地表径流,汇入排水管渠。

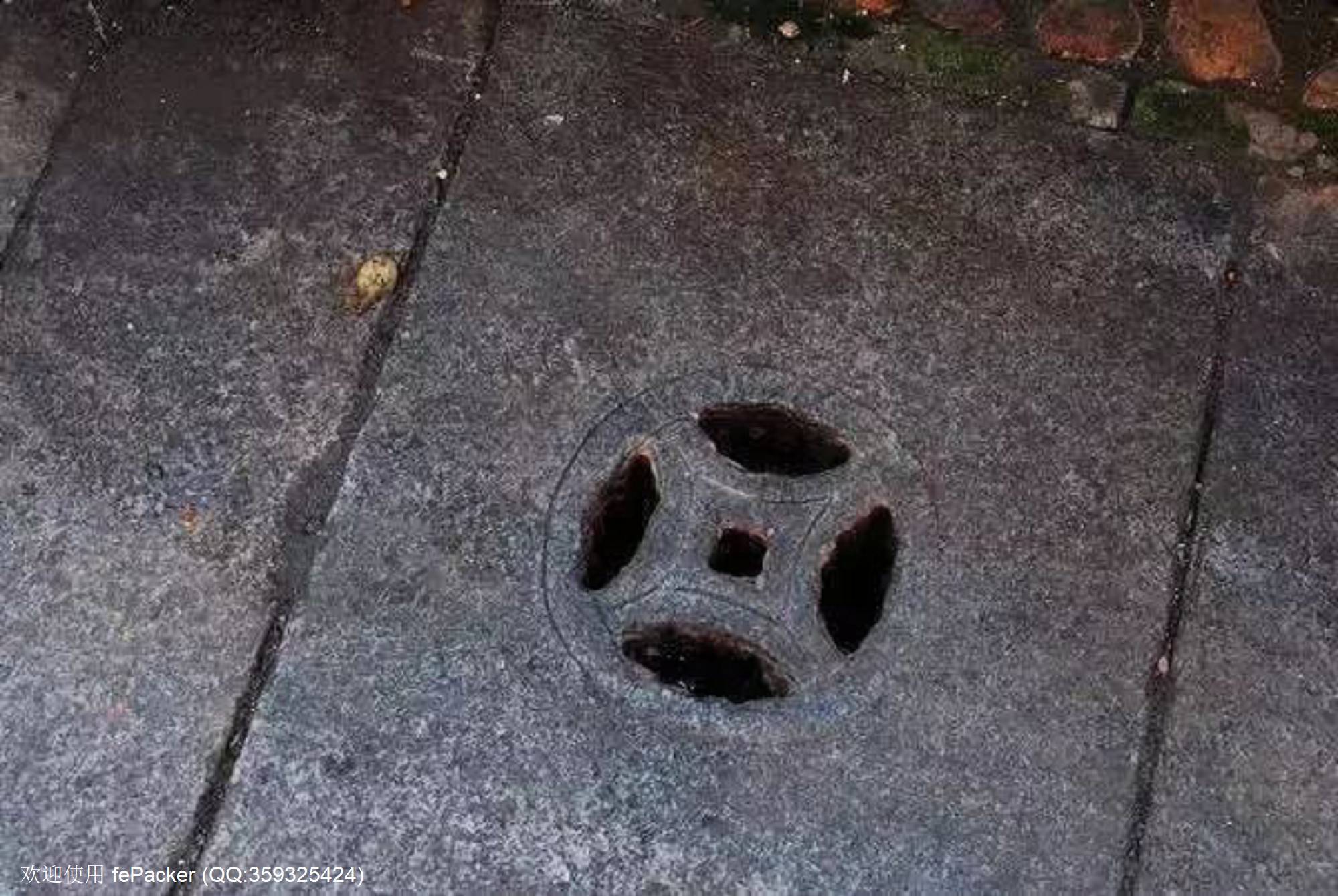

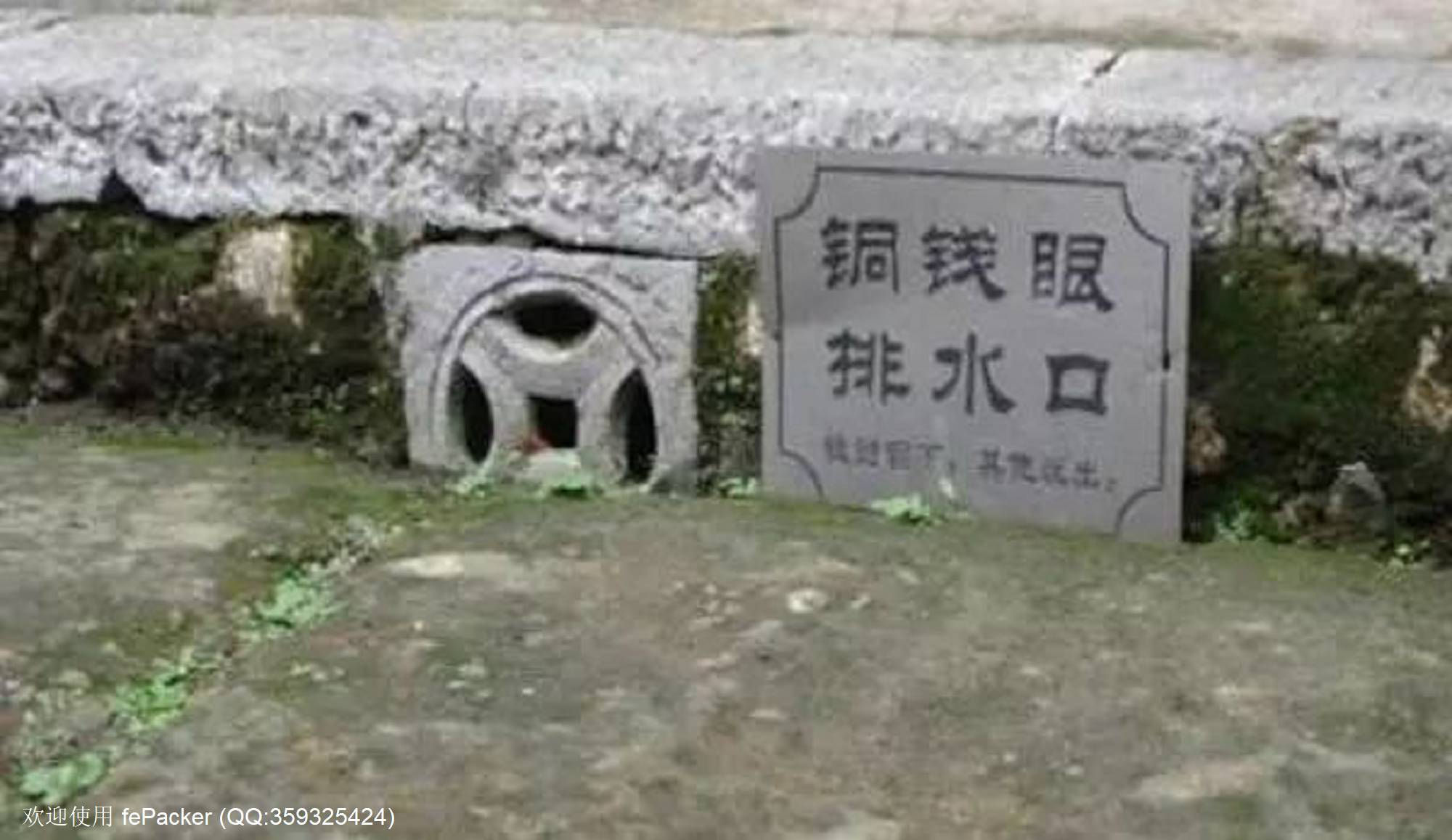

在排水沟渠遇到障碍的地方,设有排水沟眼,使得每个地方的积水都可顺利排出。
还在排水沟口设置了栅栏拦截污染物。
最后所有雨水汇入内金水河。
内金水河是紫禁城的内河,全长2000多米,河帮、河底通用白石铺砌。在流入紫禁城的入口处,设有控水闸,可以控制水位高低,遇汛则可以关闭。
最后,城外还有三道防线。
这三道防线与内金水河相通。一是明内城护城河及大明濠、太平湖;二是西苑太液池和后海;三是外金水河和紫禁城的筒子河(护城河)。不仅可以作为城内的用水来源,而且具有排水功能。
北宋时期,水利专家刘彝主持修建了赣州的排水系统。同修建故宫排水系统一样,在修建福寿沟时,刘彝很注重因地制宜。他根据这里的地势落差采取分区排水的方式,建成了“福”、“寿”两个排水干道系统。

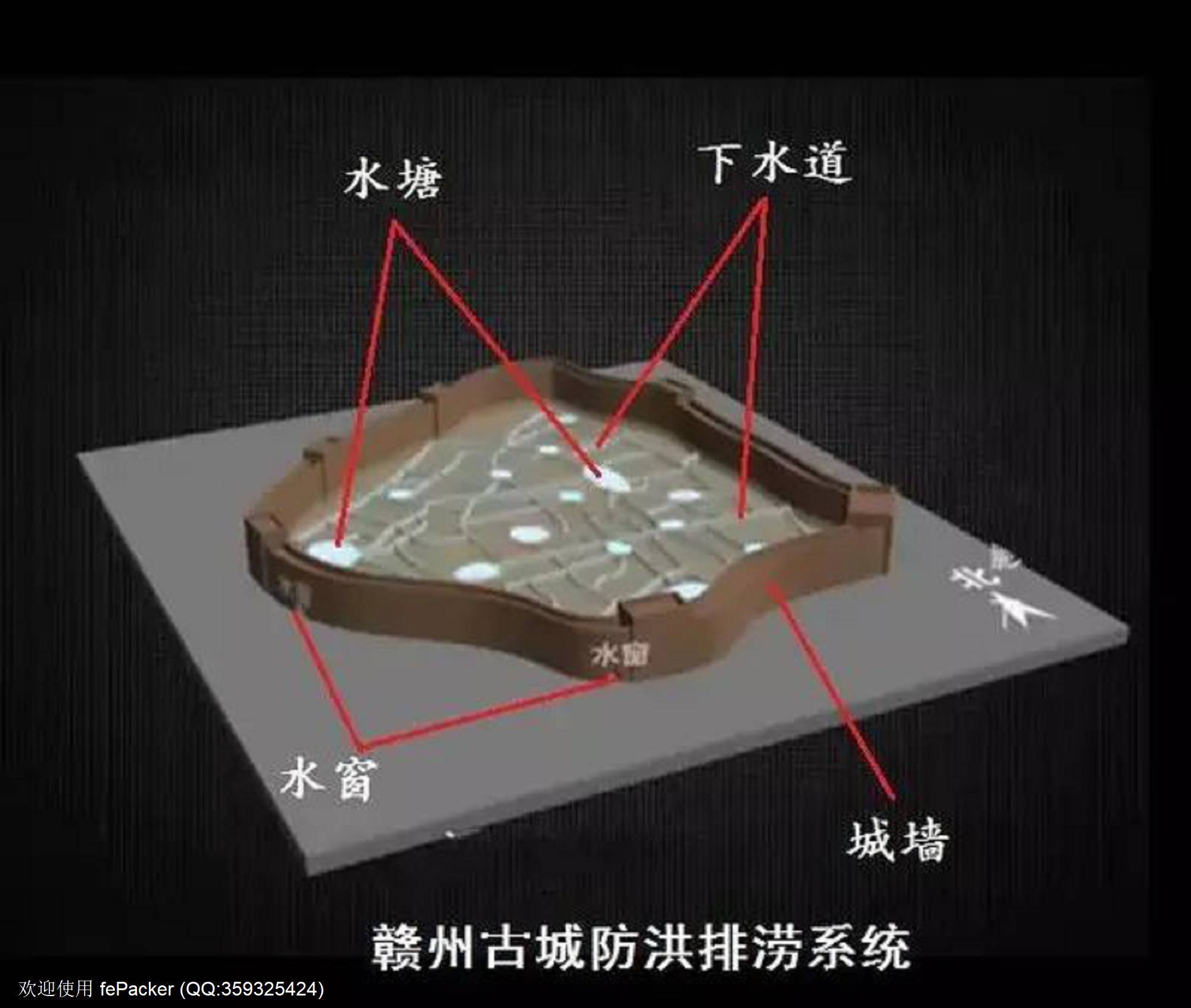

赣州古城防洪排涝系统分为4个部分:福寿沟、水塘、水窗、城墙
福寿沟 主沟支渠遍布赣州古城,和地面的雨漏、明沟等相连,汇集全城的雨水和生活污水。
主要特点是沟渠尺寸够大,主干宽可达1m,最高处有1.6米,可供一人行走。如此大的管道尺寸保证了其排水的畅通性。

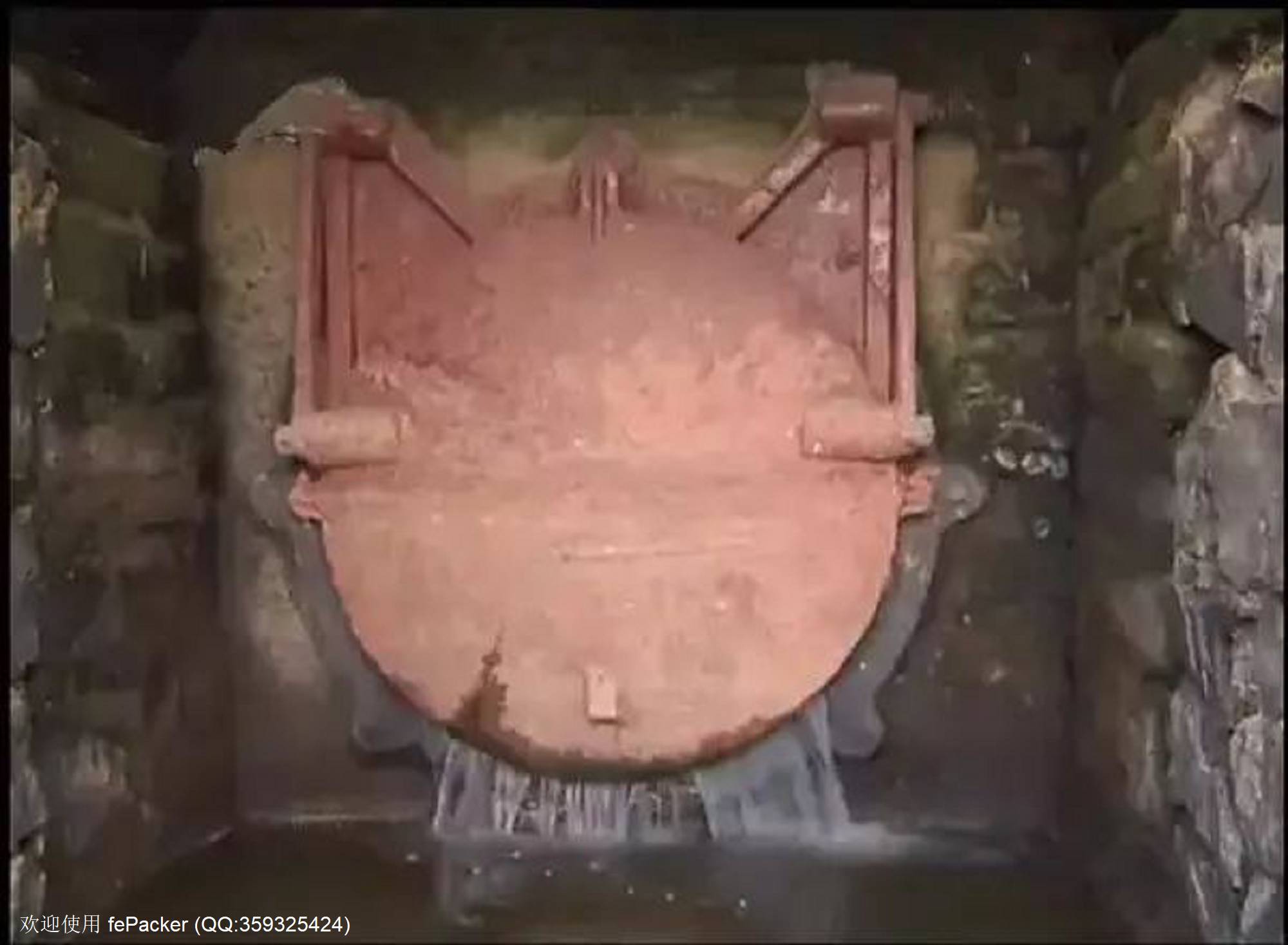

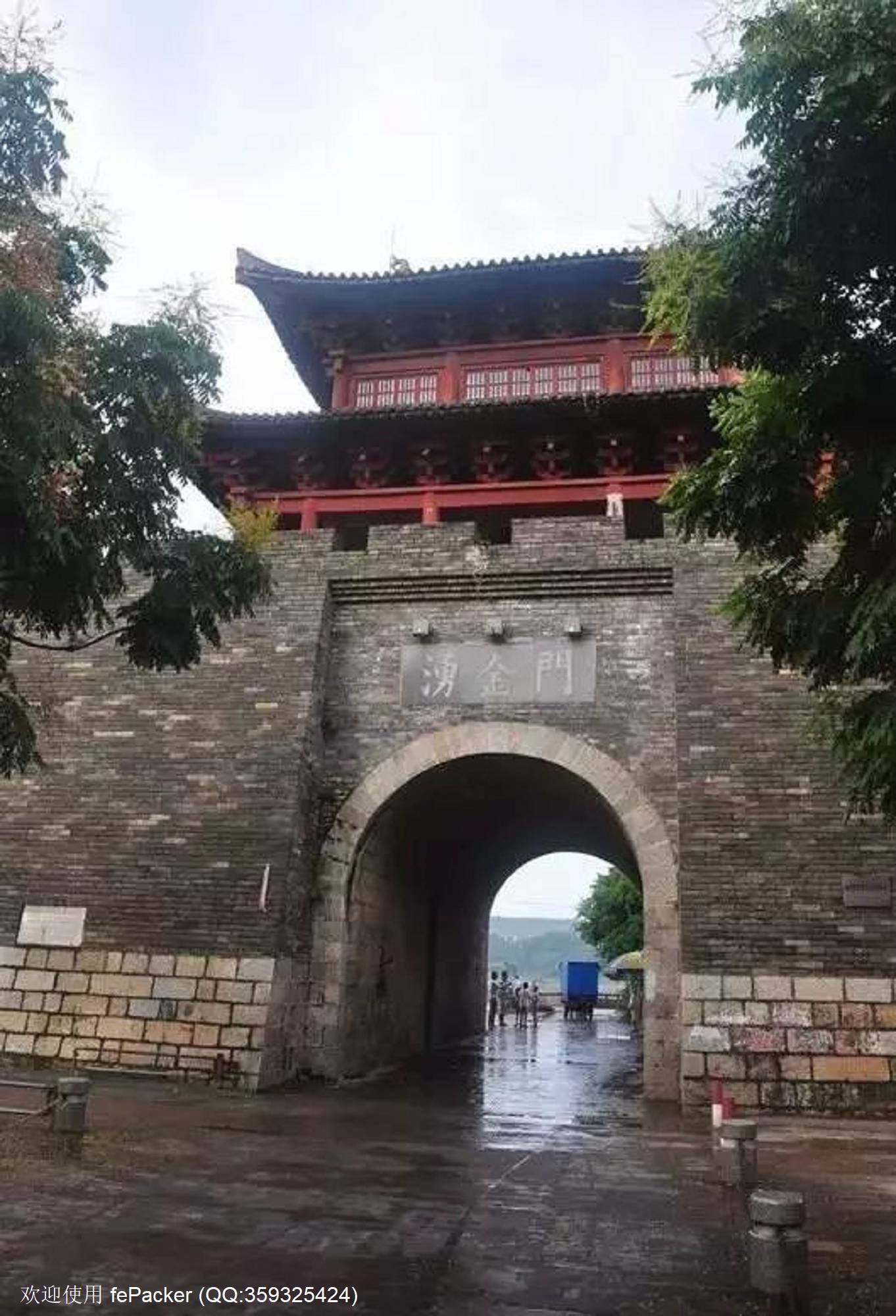

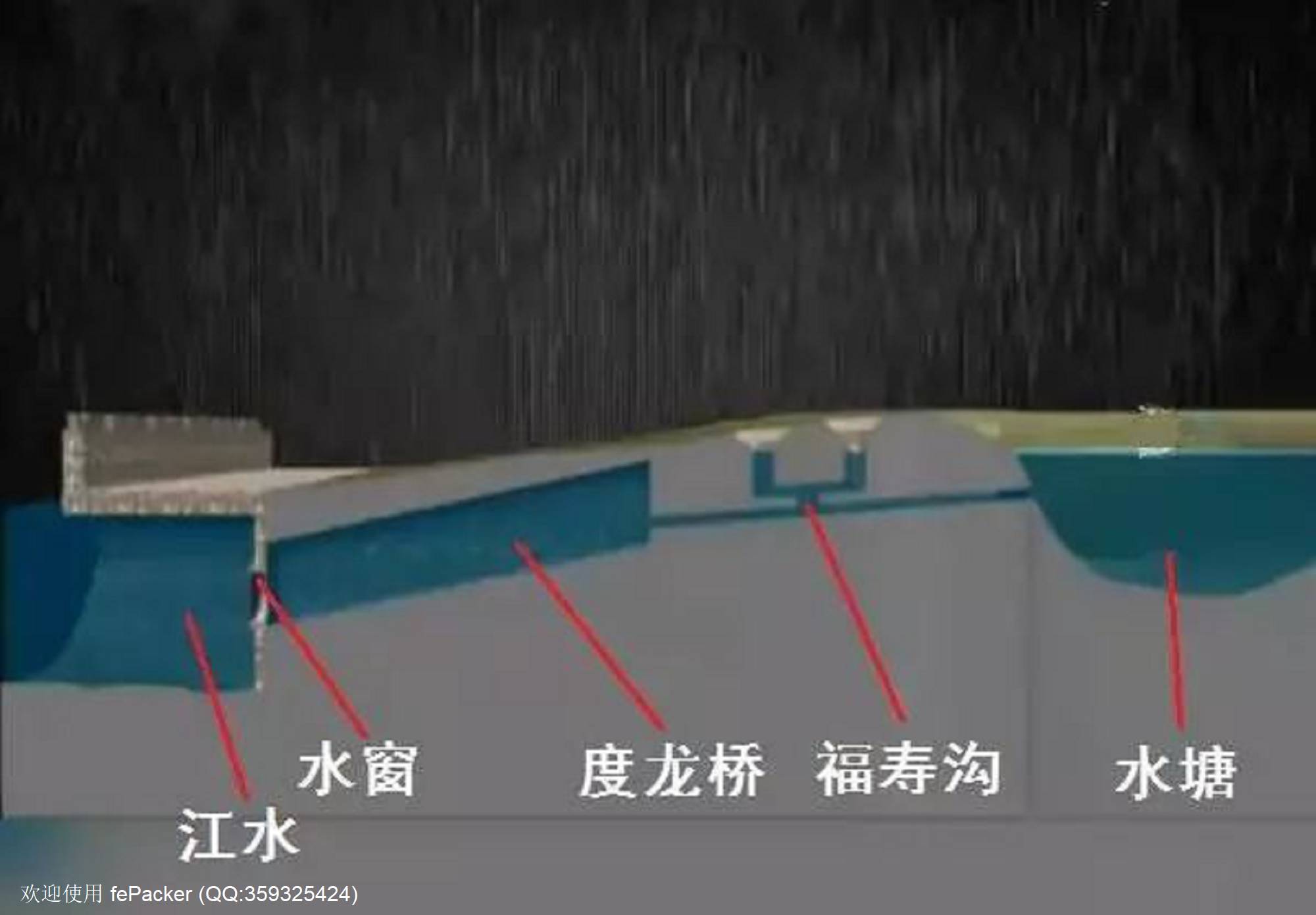

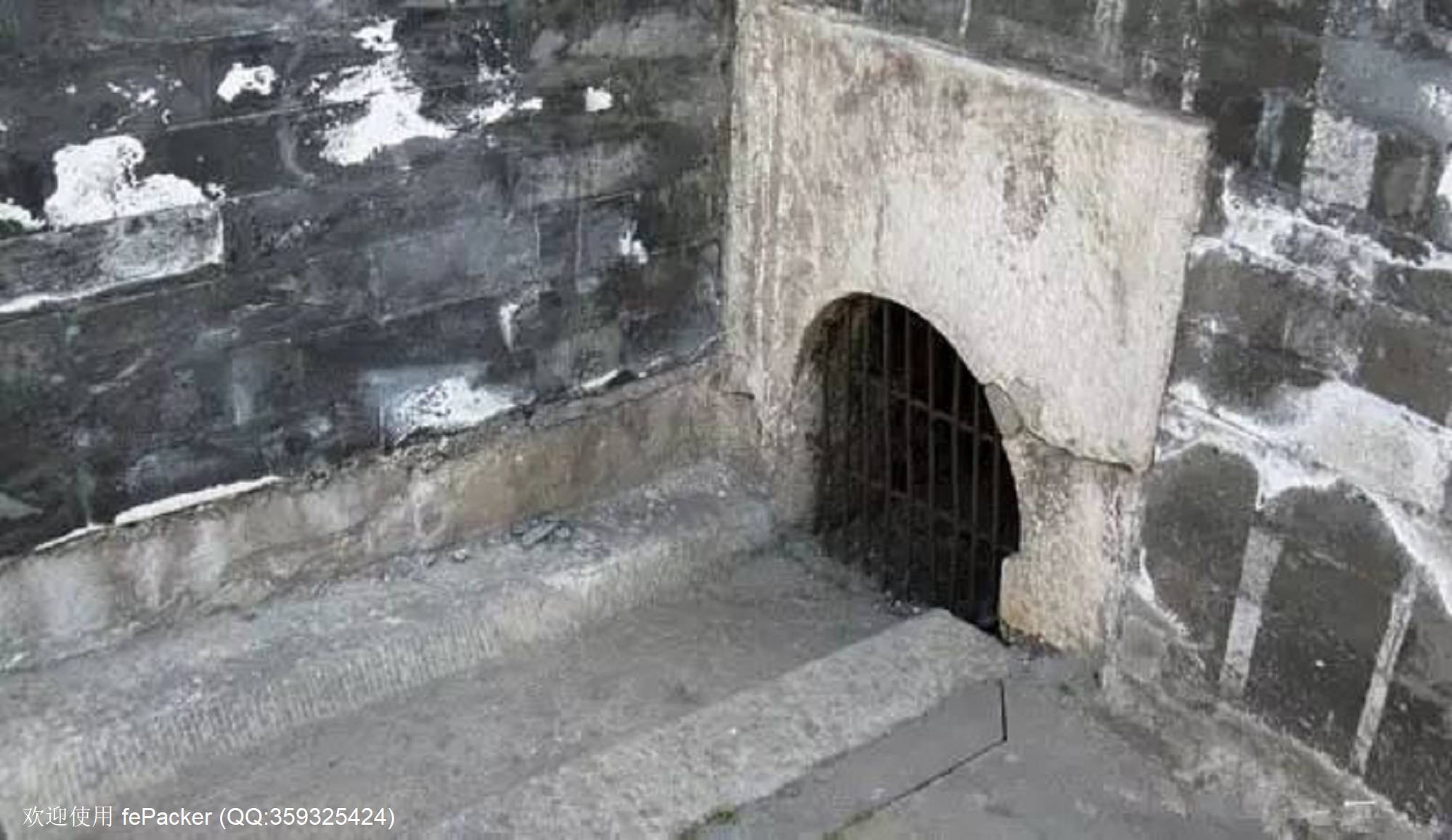

水窗 也就是把城内的下水排放到章江和贡江中的排水口。在江水淹没排水口时“拍门”自动闭合,防止江水倒灌入福寿沟,而在平时,水流可将其冲开正常排水。整个古城当时建有12个这样的水窗。
水塘 福寿沟连接着城内数百座水塘。
这些水塘,平时有福寿沟中的活水流过,既能沉淀沟中的淤泥,也有利于保持自身水体的活性。暴雨时江面上涨,水窗关闭,池塘起到储水,消除内涝的作用。等暴雨过后,江面下降,池塘的水再排入到江中。
城墙 赣州古城的城墙高大坚固,除青砖筑墙外,还用铁水浇筑砖缝。这道城墙,战时是整个城市的屏障和防御工事。
到了洪水季节,则是重要的防洪堤。
基于这4个部分的完美配合,才能使赣州古城“千年不涝”。
1999年的时候,巴黎便完成了对城市废水和雨水的100%完全处理,还塞纳河一个免受污染的水质。
这个城市的下水道和她的地铁一样,经历了上百年的发展历程才有了今天的模样。除了正常的下水设施,这里还铺设了天然气管道和电缆。直至2004年,其古老的真空式邮政速递管道才真正退出历史舞台。
在19世纪就能够设计出这样复杂的地下下水道系统,确实是一个超前于时代的创举。

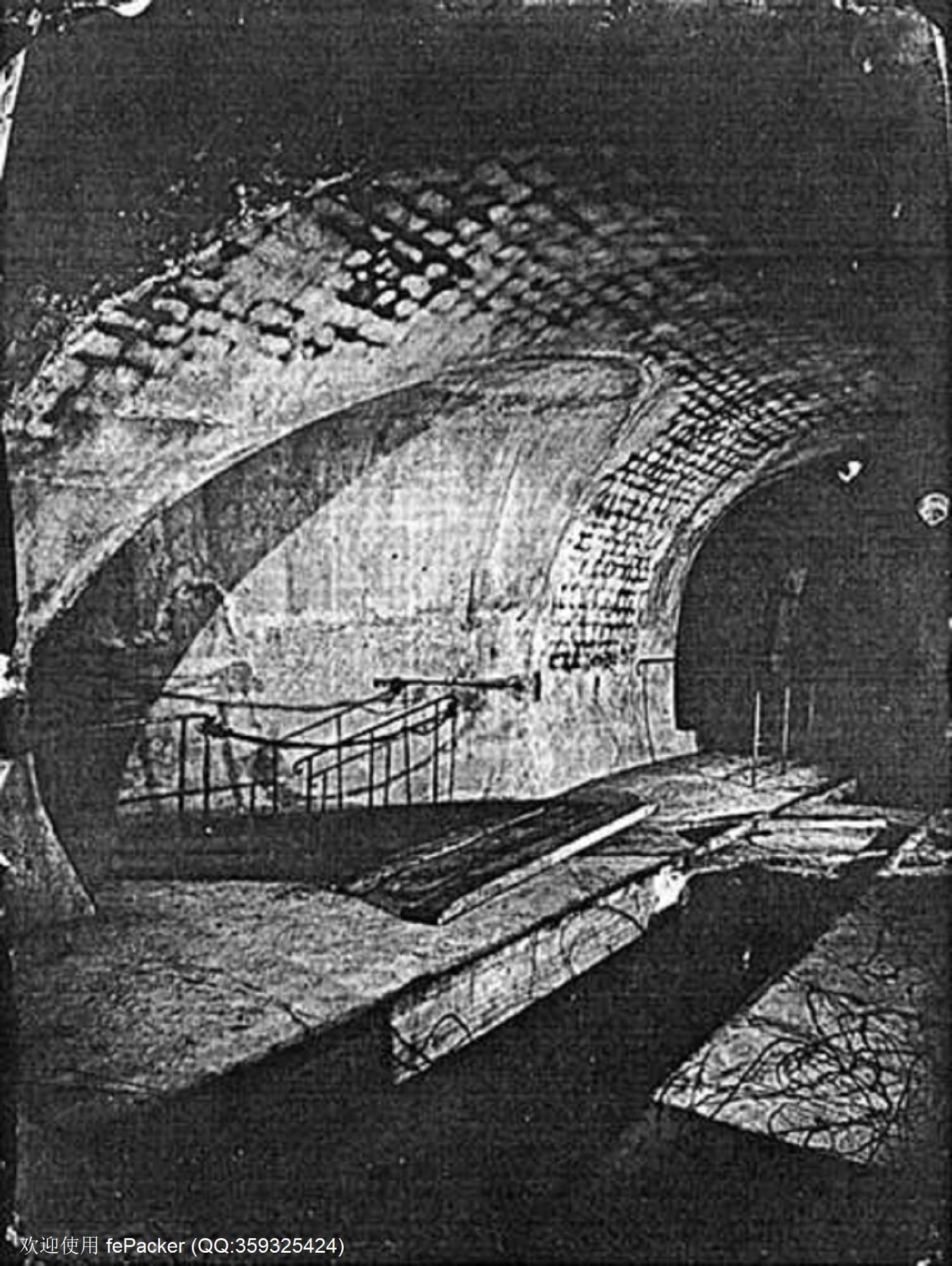

1820年的巴黎下水道

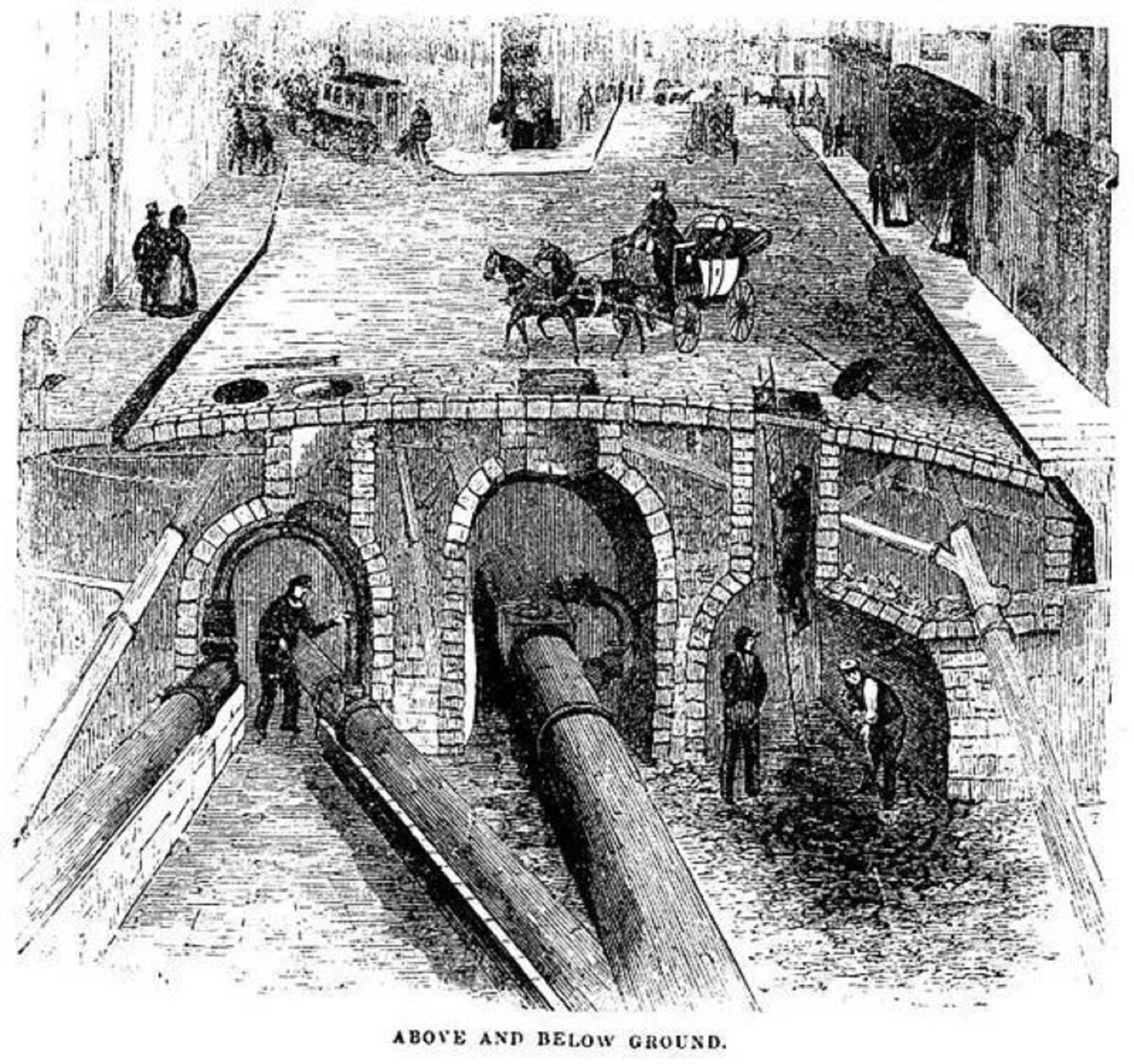

1854年的巴黎下水道
1890年的巴黎下水道
1896年的游客坐船游览巴黎下水道
1930年的巴黎下水道
19世纪末的巴黎下水道

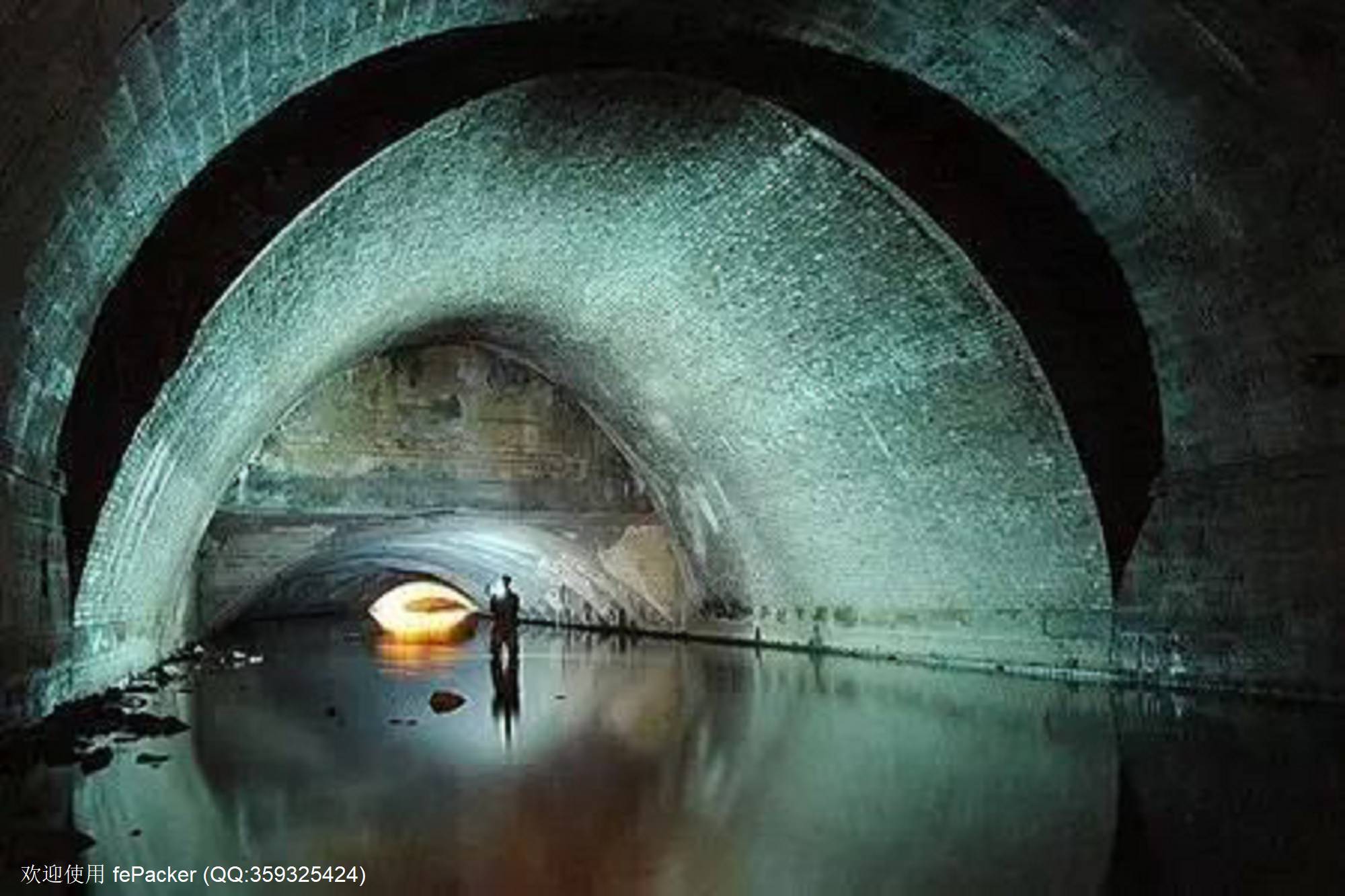

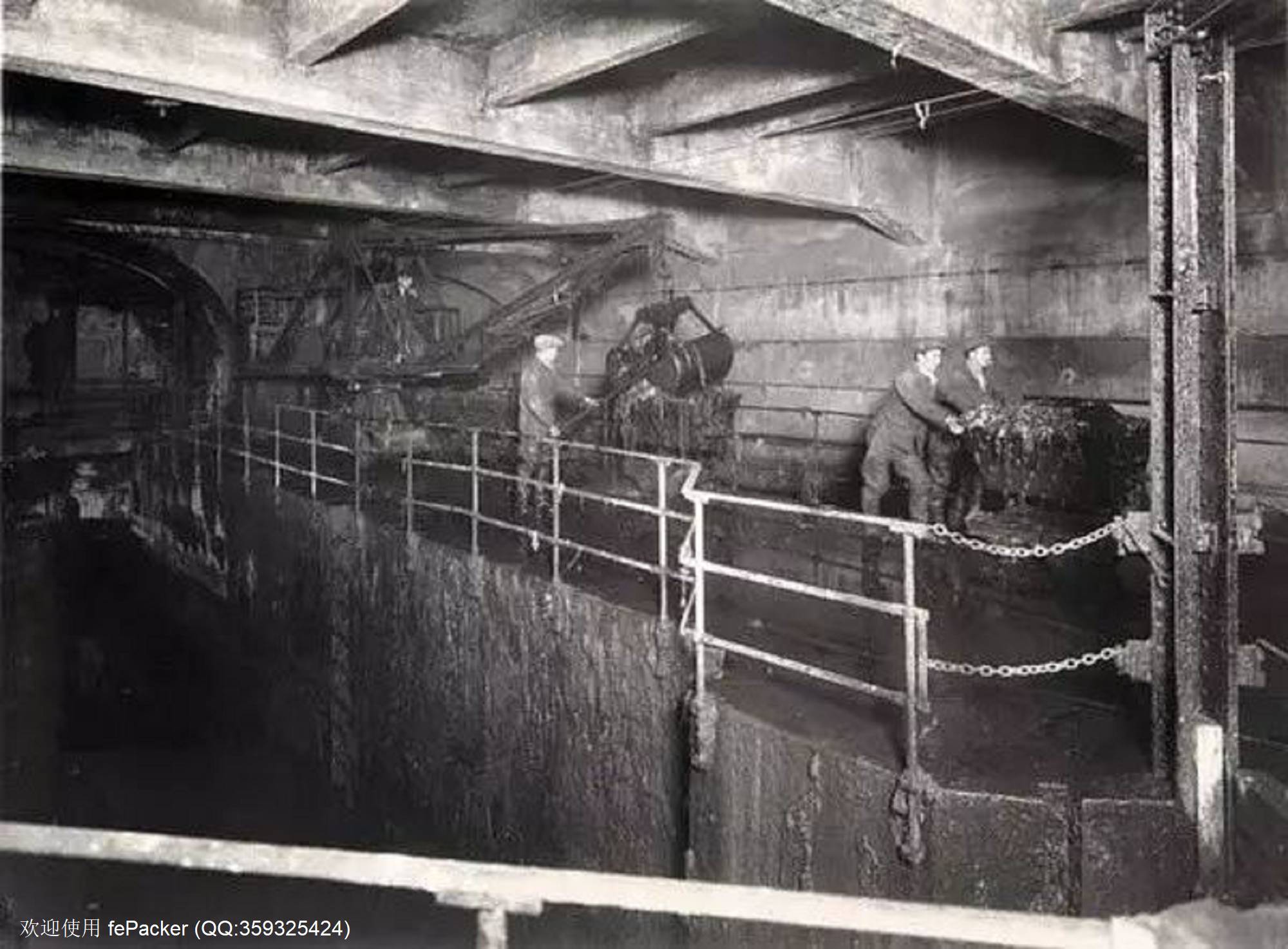

巴黎下水道旧影

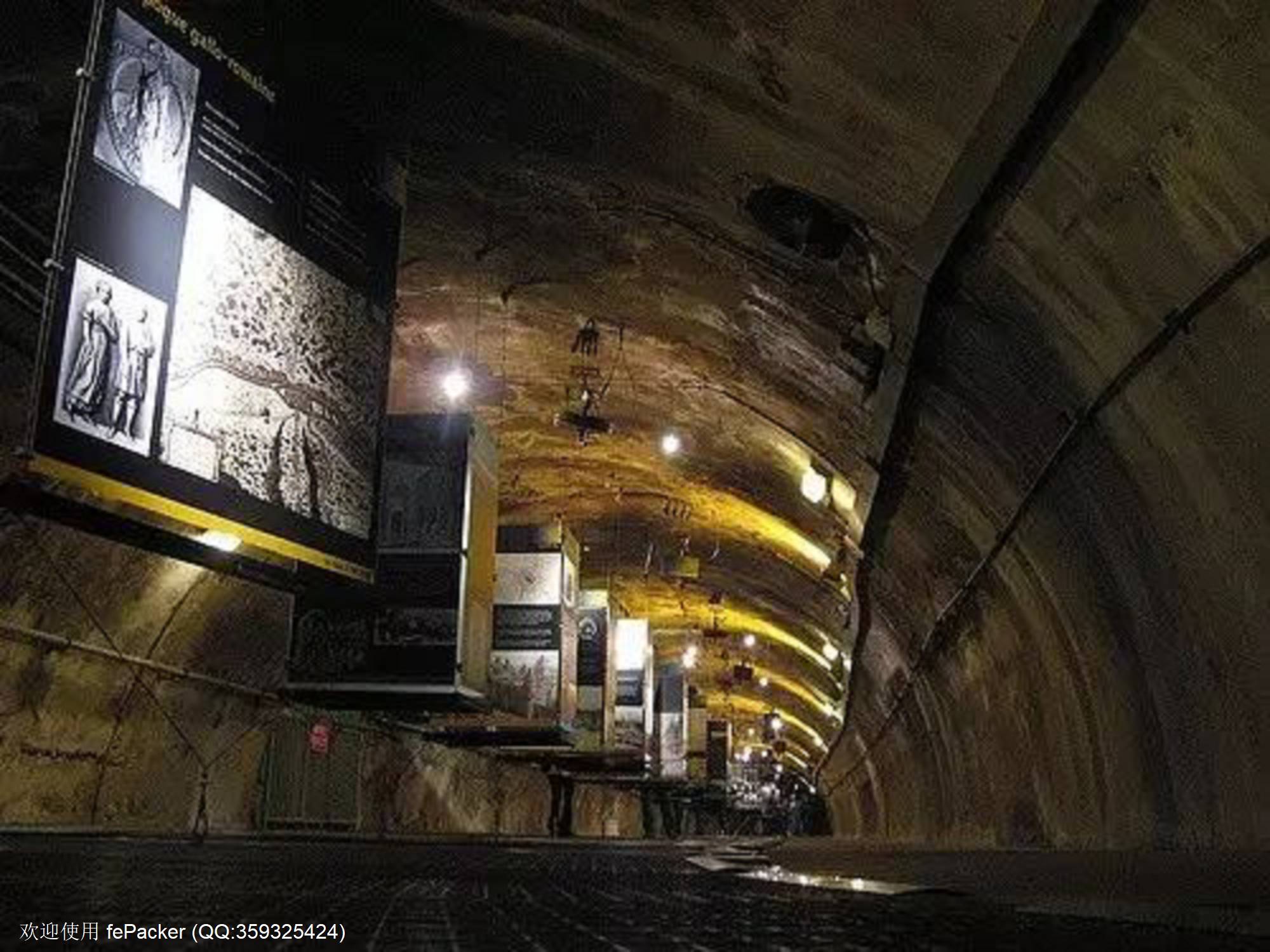

现代巴黎下水道(对比上图)

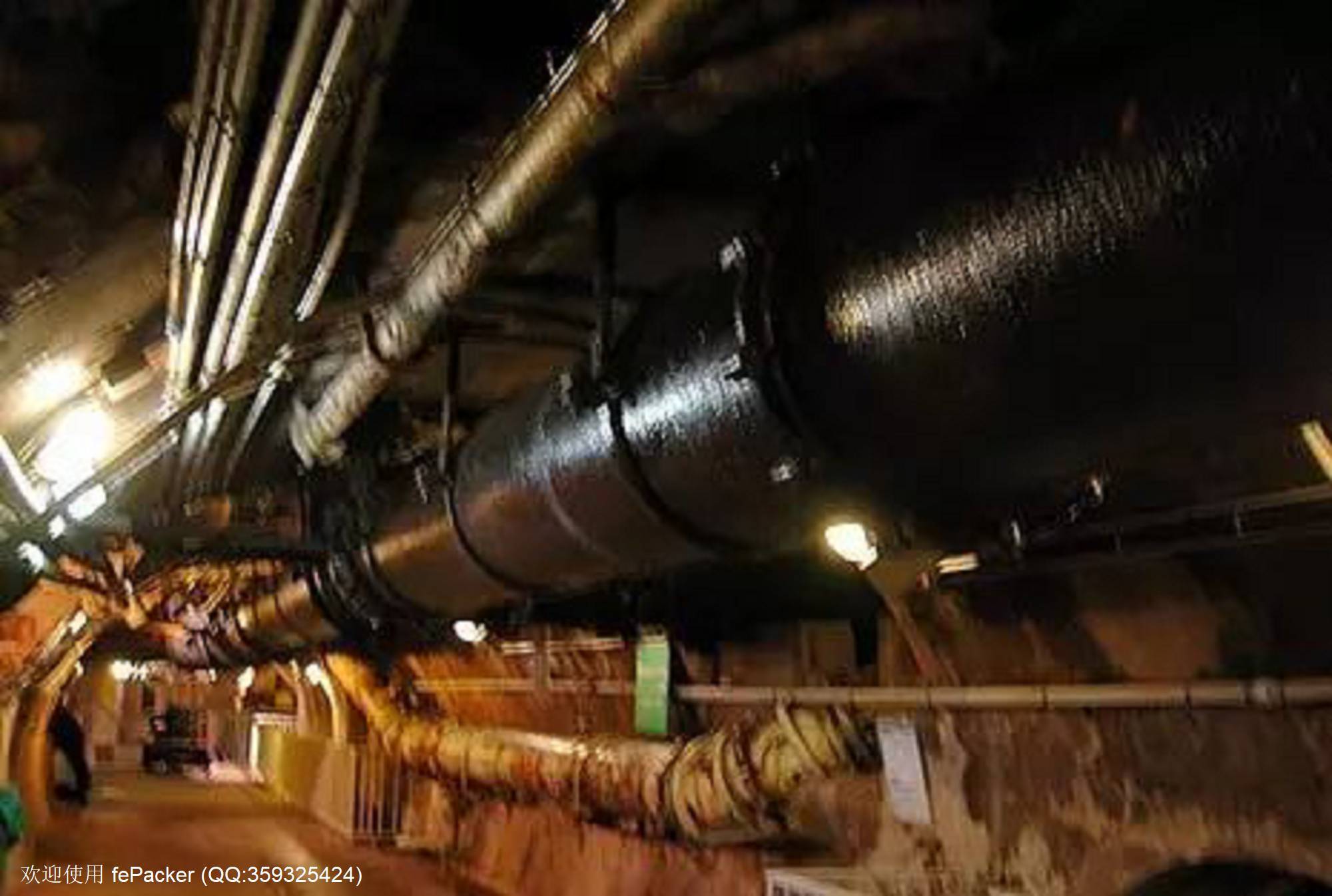

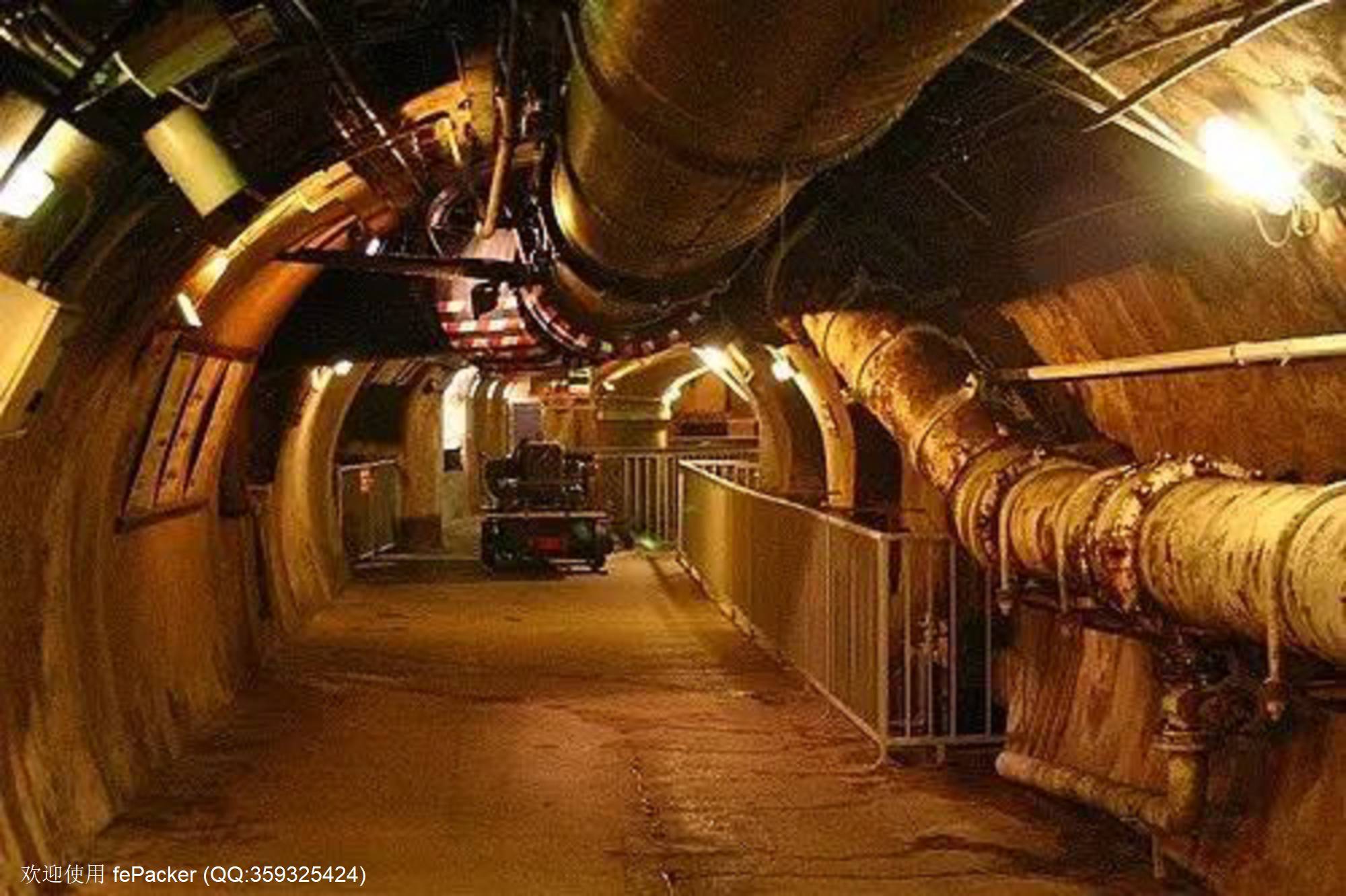

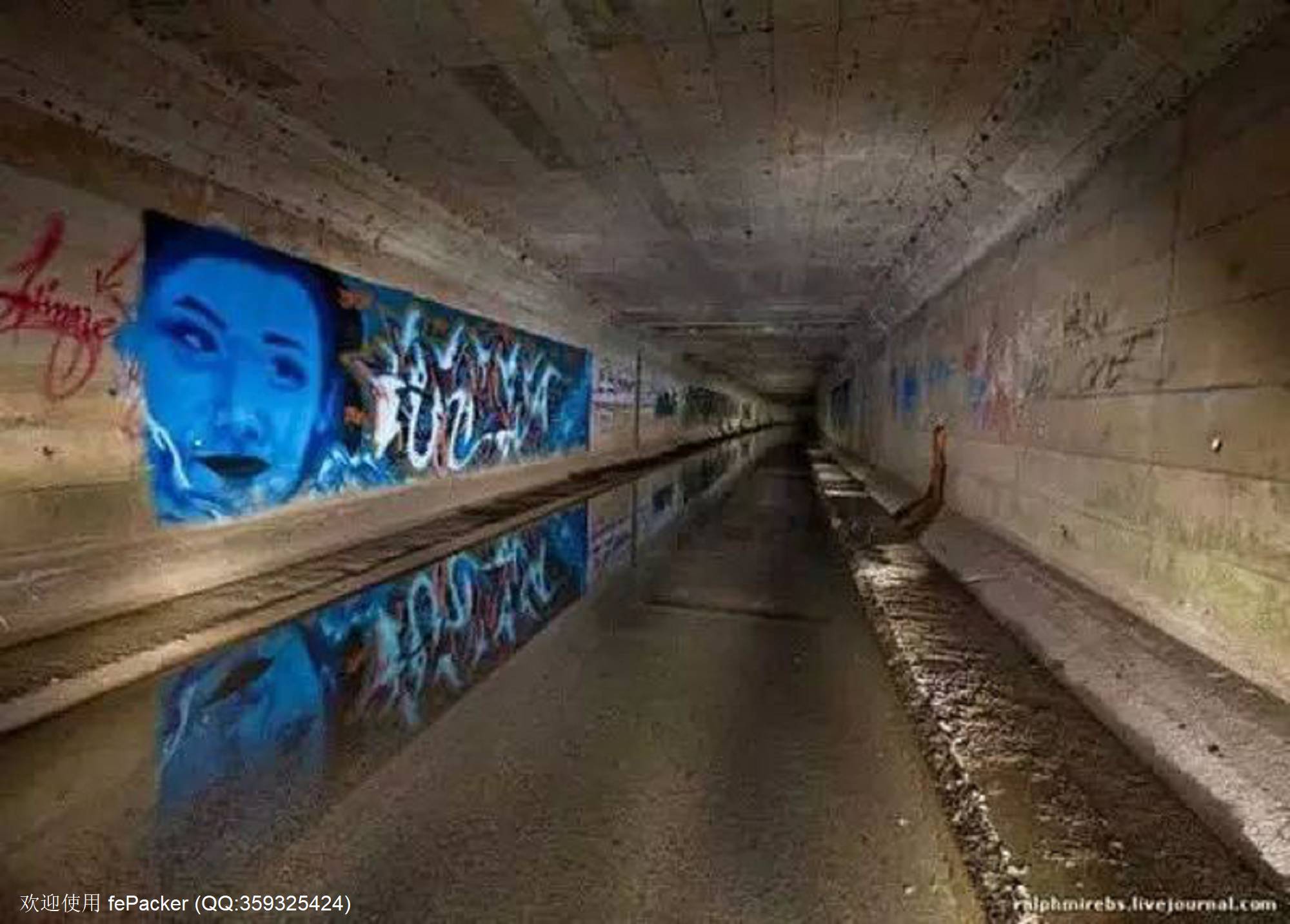

现代巴黎下水道系统
此外,多数人大概不知道,在巴黎,如果你不小心把钥匙或是贵重的戒指掉进了下水道,是完全可以根据地漏位置,把东西找回来的。
下水道里也会标注街道和门牌号码。你所需要的,只是拨个电话,这项服务是免费的!完备的设施和人性化的设计背后,凝聚了几代人的心血和智慧。
工业革命之后,伦敦不断爆发各种流行病,当时伦敦死于霍乱的人数超过14000。
当时的伦敦人认为是臭气导致的霍乱,只要把污染物冲入下水道就可以解决了。1856年,巴瑟杰承担了设计伦敦新的下水系统的任务。
巴瑟杰最初的设计方案,地下排水系统全长160公里,位于地下3米的深处,需挖掘土方350万吨。但是他的方案遭到伦敦市政当局的否决,理由是该系统不够可靠。巴瑟杰修改后的计划也连续5次被否决。后来迫于舆论压力,伦敦官员不得不同意将方案通过。从巴瑟杰第一次提出方案到获得通过,前后经历了7年时间。

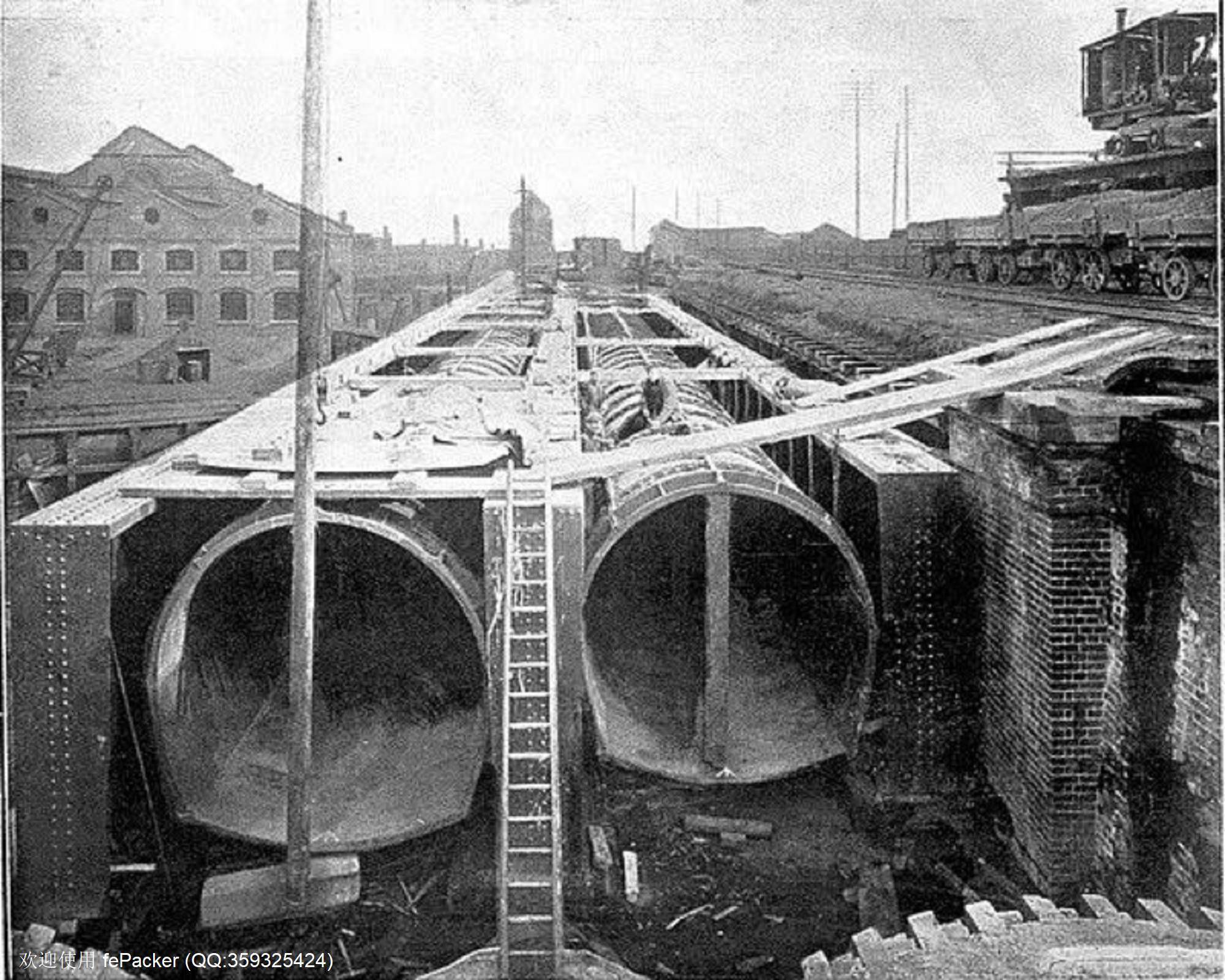

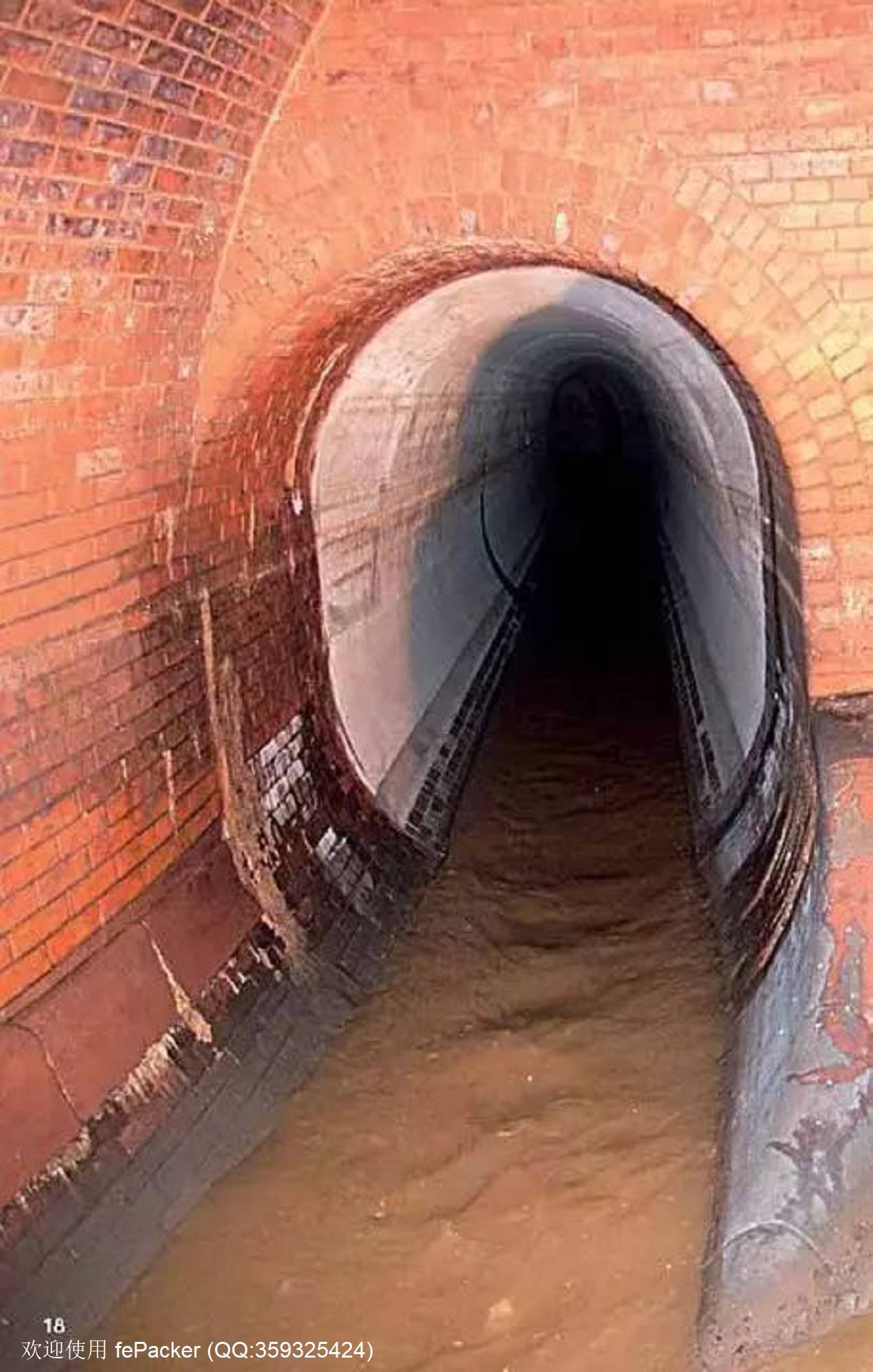

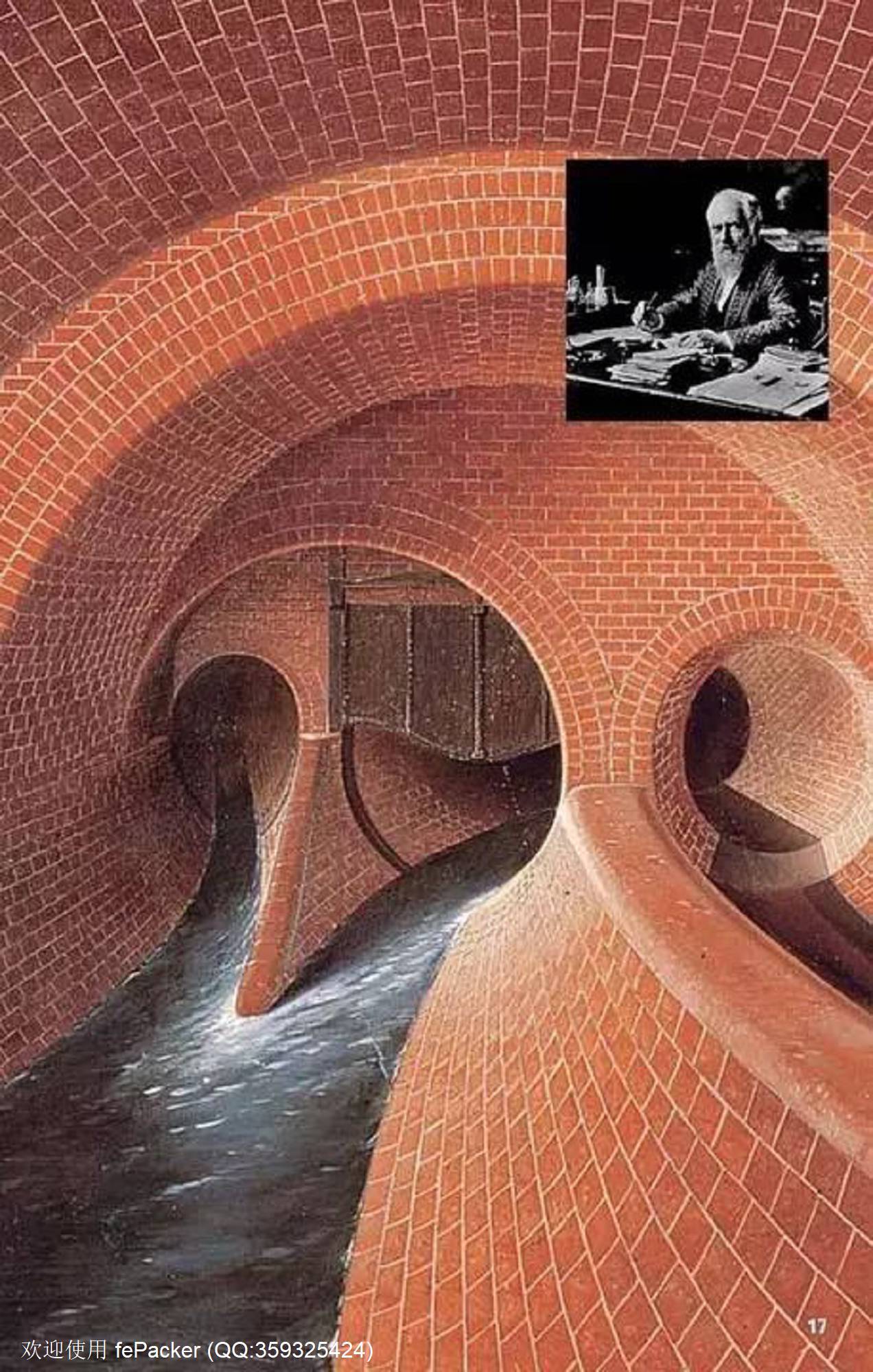

1859年,伦敦地下排水系统改造工程正式动工。但是,工程规模已经扩大到全长1700公里以上,下水道在伦敦地下纵横交错,基本上是把伦敦地下挖成蜂窝状。
因此,有人担心,地下被挖空的伦敦会不会坍塌。
为了解决这个问题,工程部门特地研制了新型高强度水泥。为了保证水泥的质量,巴瑟杰发明了一套检验方法,成为现代各种商品质量检验的先驱。用这种新型高强度水泥,一共制造了3亿8千万块混凝土砖,构成了坚固的下水道。

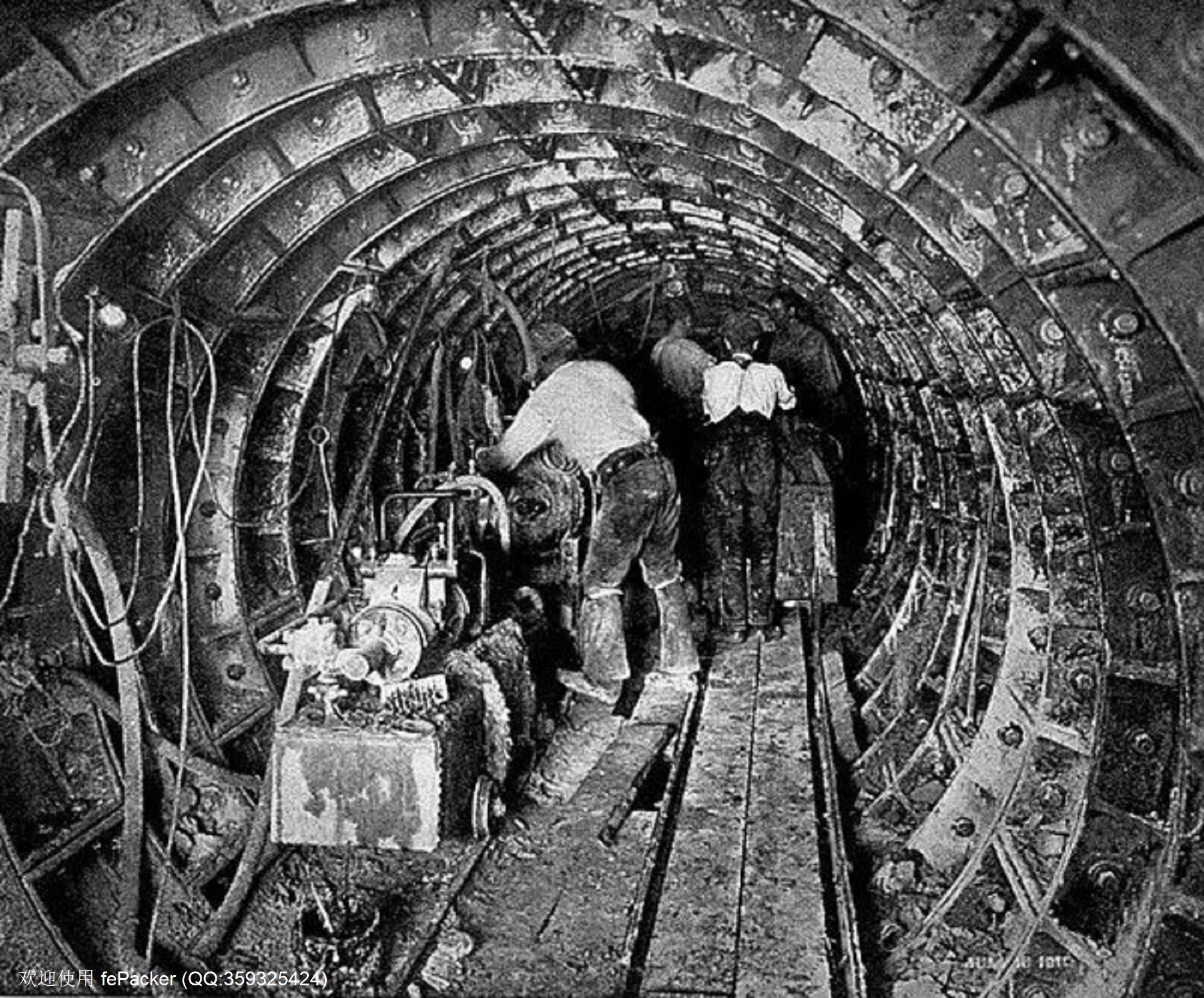

施工过程中多次发生事故,例如挖坏煤气管道、与地铁工程打通,塌方等等。但是,由于巴瑟杰严格的管理措施,整个施工过程中,因事故而造成的死亡人数不超过10人。

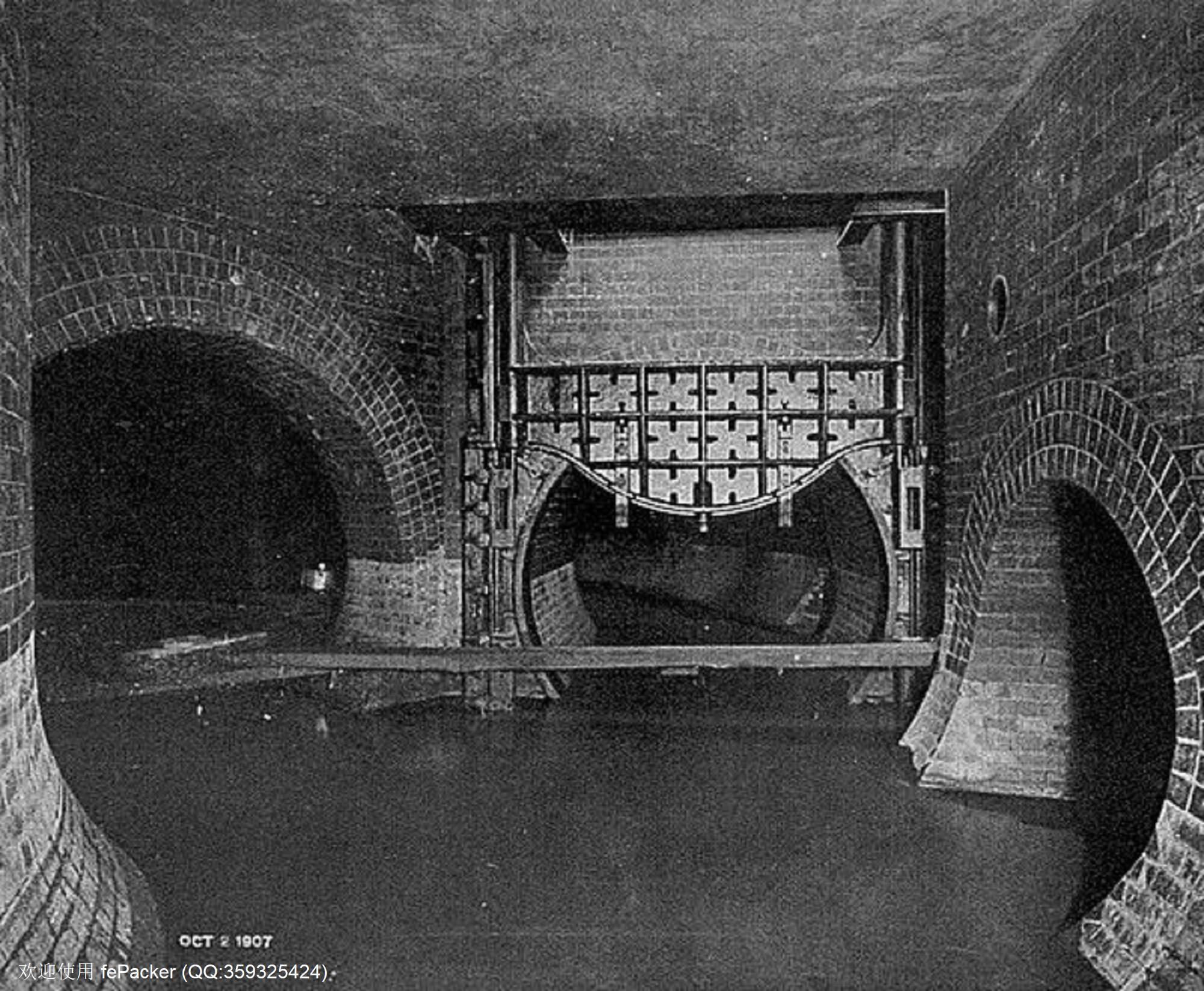

1865年,工程终于完工。工程实际长度超过设计方案,全长达到2000公里。工程完成的当年,伦敦的全部污水都被排往大海。从此伦敦再无霍乱。

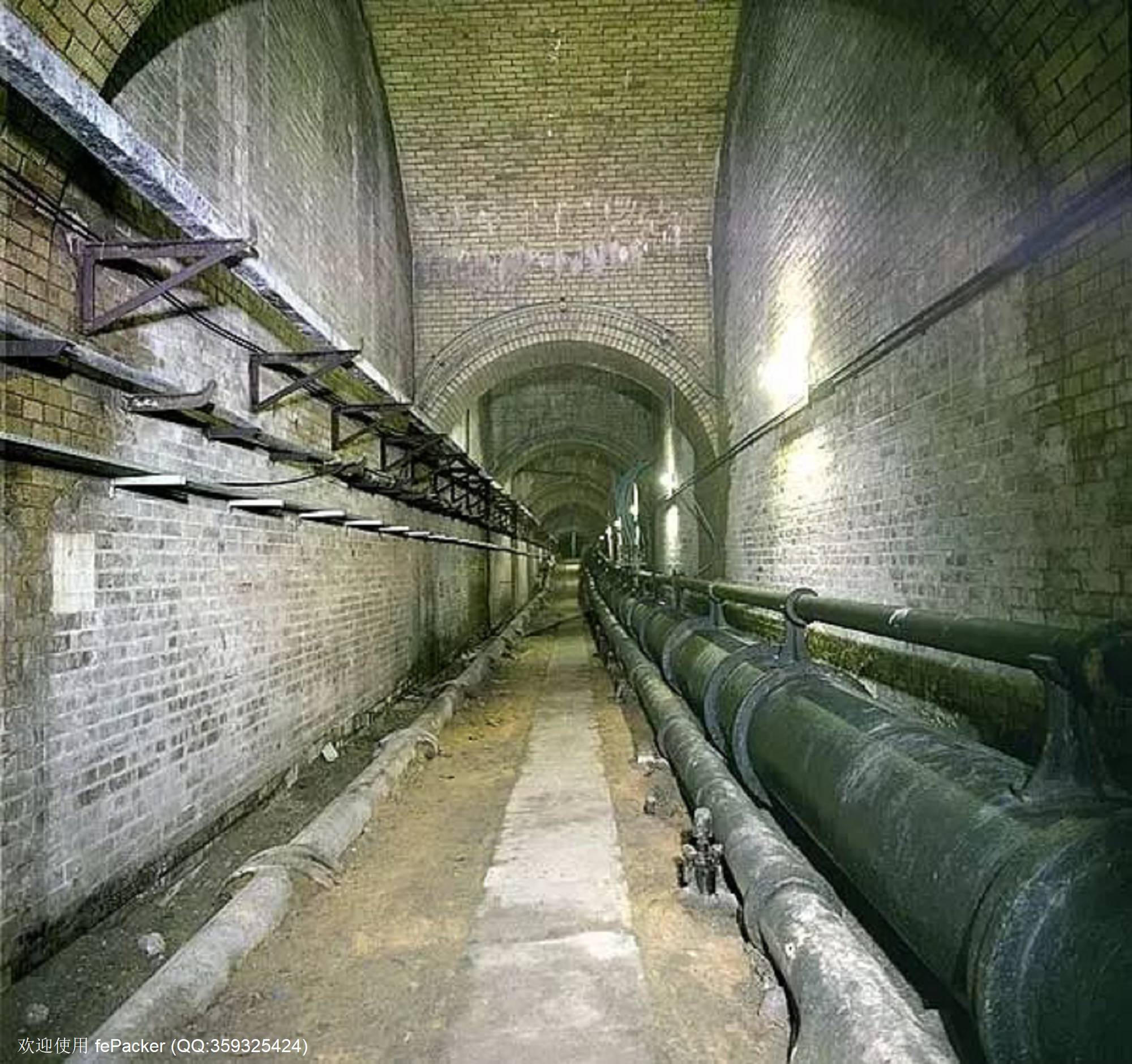

如今,人们行走在伦敦的大街上,丝毫不会觉察伦敦地下庞大的污水渠的存在,但是却享受着它的恩惠。巴瑟杰对于现代伦敦以及现代大都市的建设功不可没。伦敦市民为他塑立了一座雕像。
约瑟夫·巴瑟杰 雕像
慕尼黑的市政排水系统的历史可以追溯到1811年,当时的执政官Karl Probst修了一条20公里的阴沟渠,将污水引向了Isar河。
后来经过几代人的发展,到了二战前,慕尼黑市政排水有了里程碑式的发展,第一个污水处理厂Gut Groβlappen在慕尼黑建成。
而到了1989年,慕尼黑市的第二个污水处理厂Gut Marienhof落成。现在是慕尼黑现在最大最重要的污水处理设施。
1930年绘制的地下排水的示意图
现在老城街道下保留的地下排水系统
慕尼黑全城的排水管网示意图
黄色是地下储水库,橙色是水泵站
如果慕尼黑遇到了突降暴雨怎么办?
从上图可以看到,在慕尼黑2434公里的排水管网中,布置着13个黄点表示的地下储存水库。这些地下储存水库,就好像是13个缓冲用的阀门,充当暴雨进入地下管道的中转站。当暴雨不期而至,地下的储水库用他们706000立方米的容量, 暂时存贮暴雨的雨水,然后将雨水慢慢的释放入地下排水管道,以确保进入地下设施的水量不会超过最大负荷量。

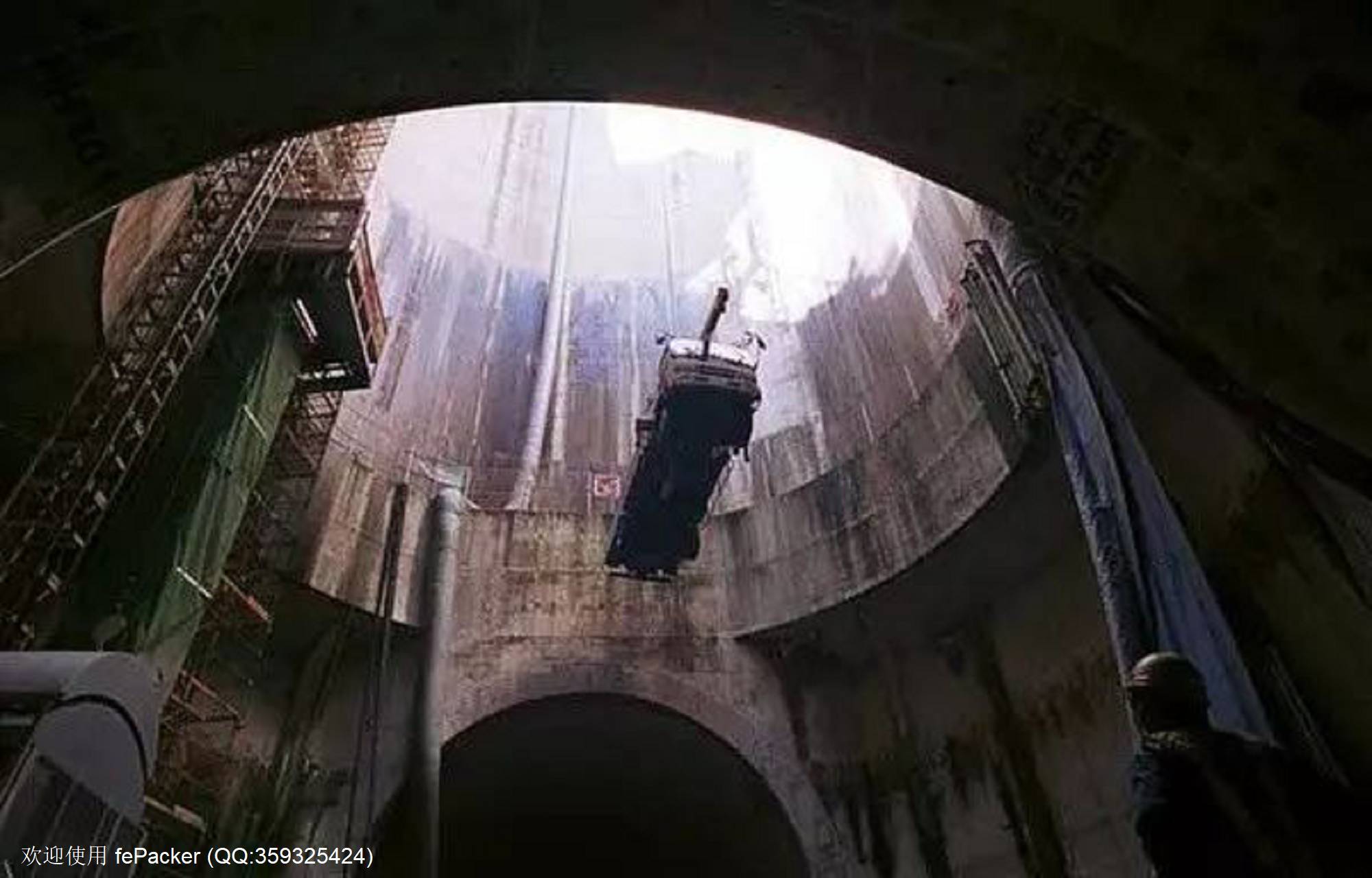

慕尼黑Hirschgarten Park地下储水设施,为德国最大

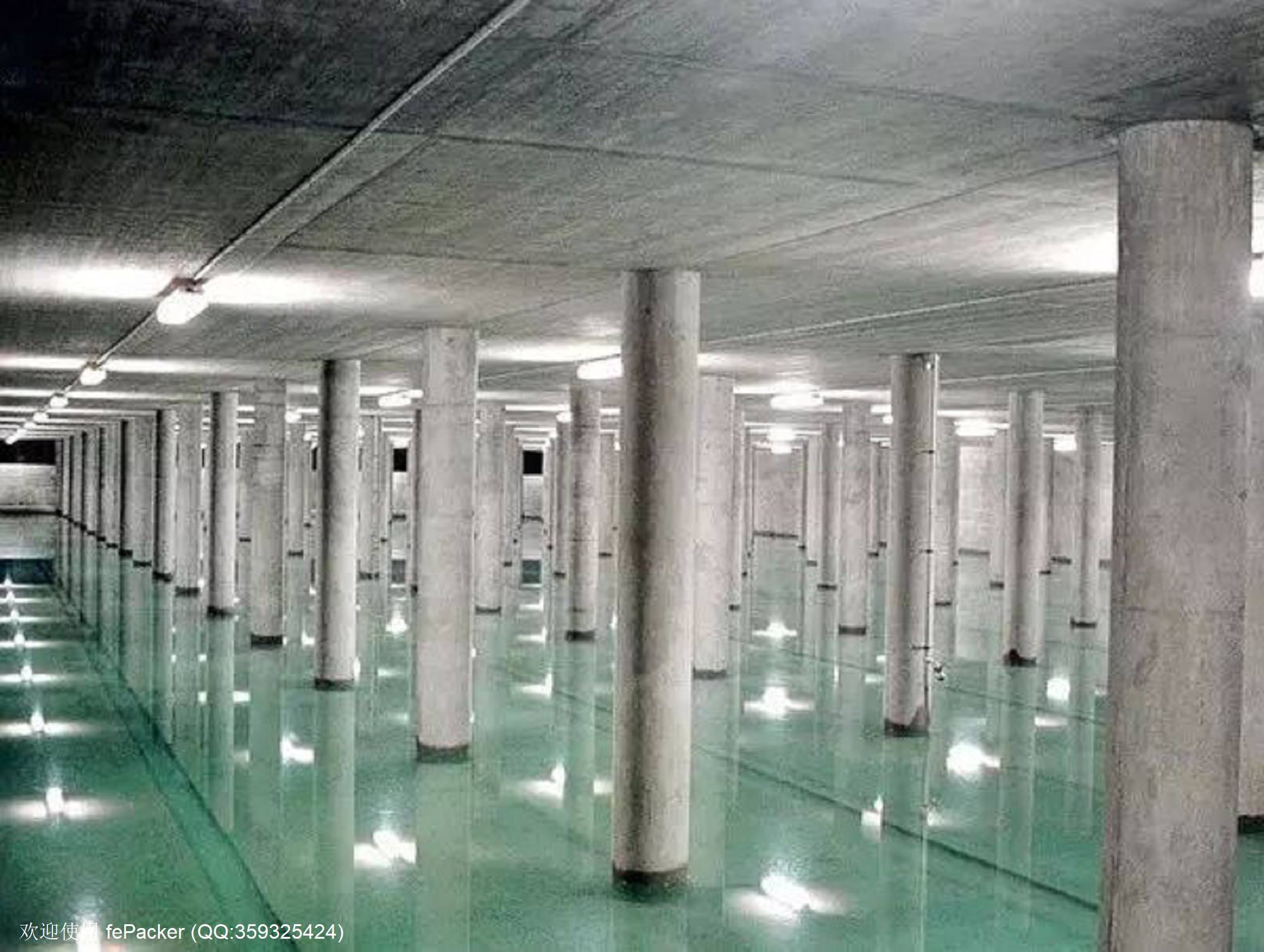

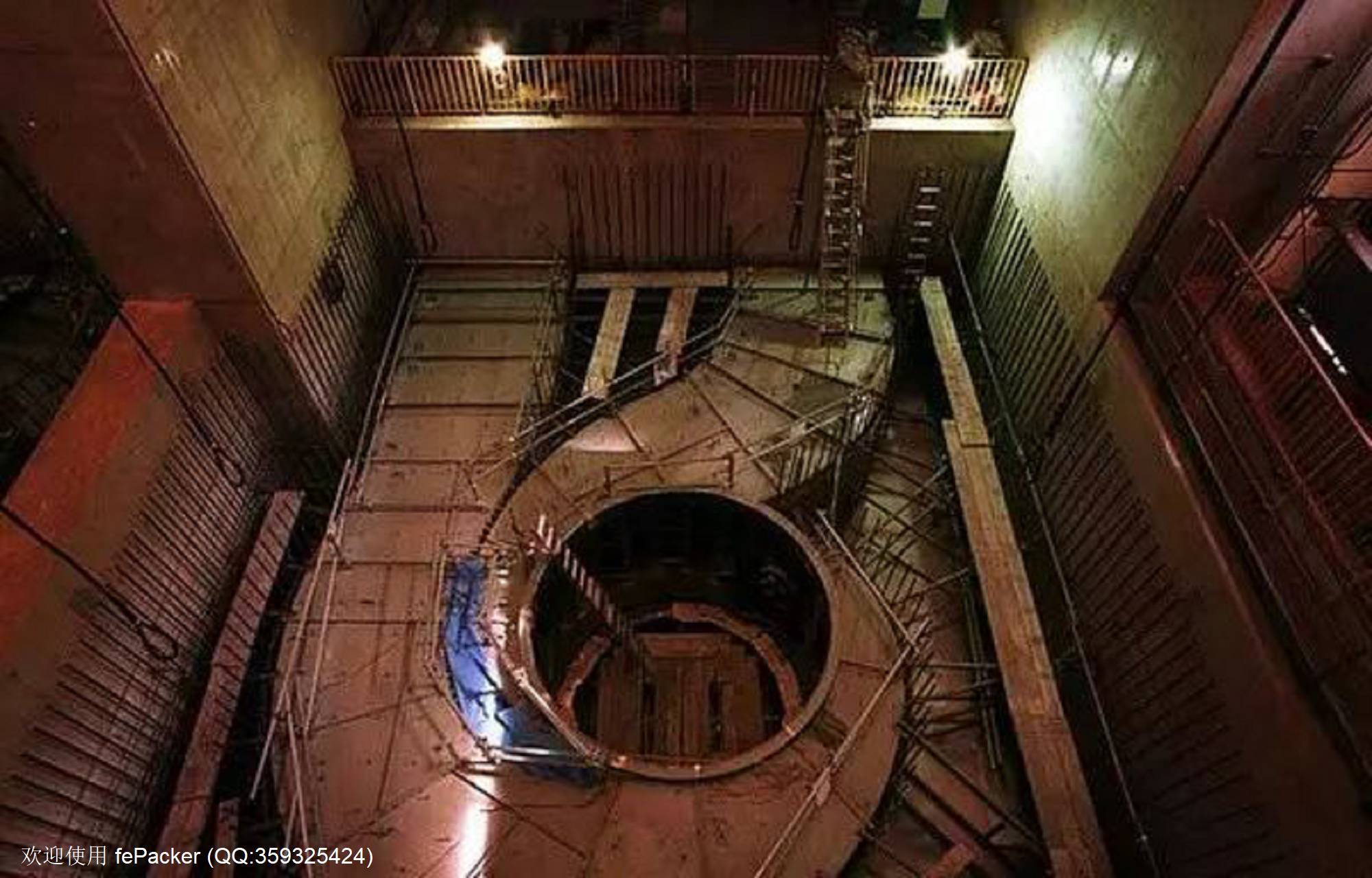

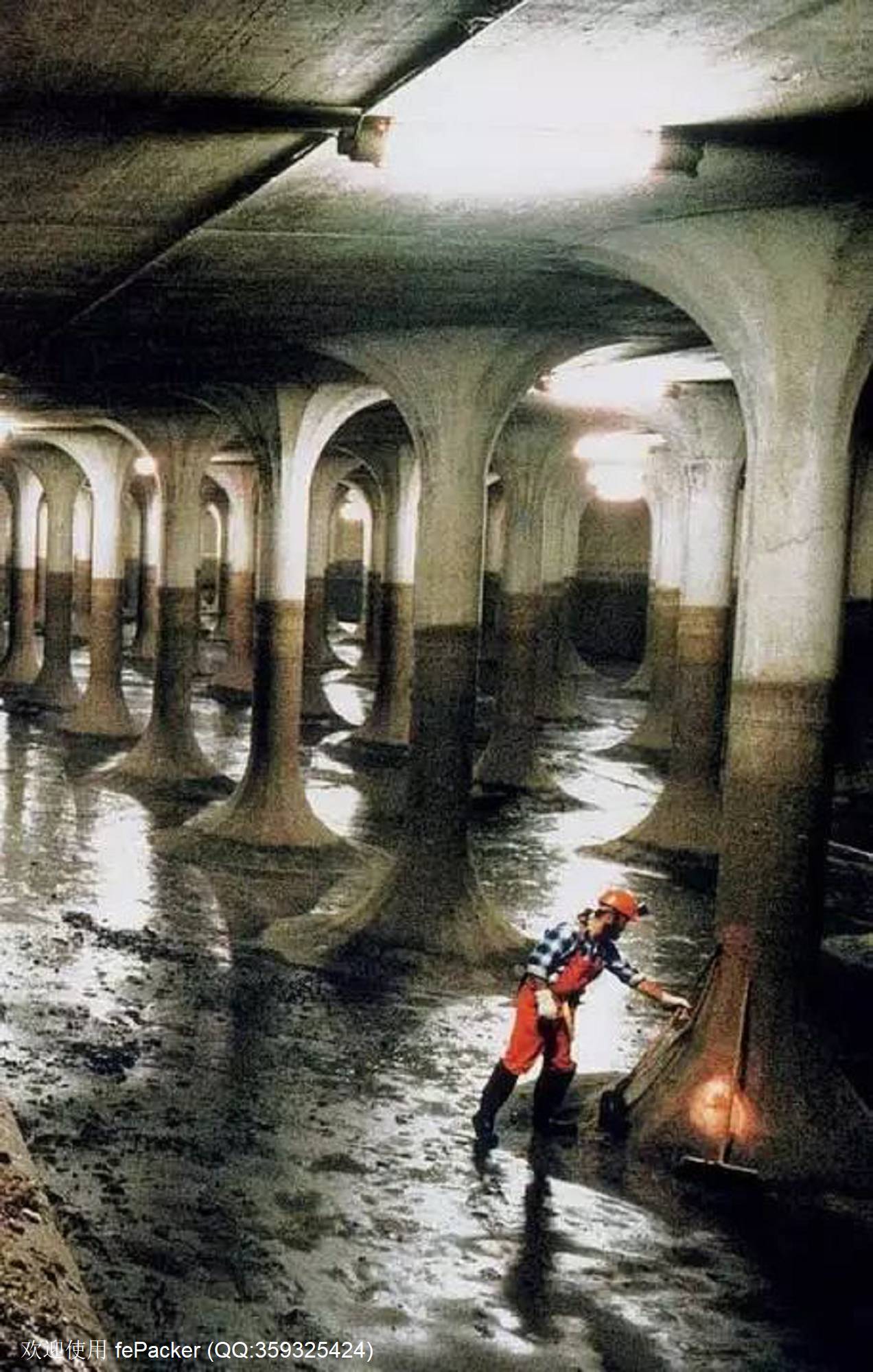

慕尼黑oberwiesenfeld地下储水设施,三个足球场大小
不管怎么样,如果暴雨不期而至,就算城市由于市政设施的保护可以幸免,毕竟雨水还是要流往Isar河的,Isar河会因此而泛滥成灾么?
和吕秀才那种把西凉河堤加高50米的方式不同,慕尼黑对Isar的水患有着自己的处理方式——水可以疏,不可以堵。
方法很简单——和国内侵占河道和湿地的情况相反,慕尼黑一直在不断的扩大滩涂,河两边的湿地和绿地。这样在河水高涨的时候,利用大面积湿地和植被对水的涵养能力,减少河水对两岸的压力。而在平时,大面积临水的绿地也为市民提供了很好的休闲的去除,一举两得。
