远程控制一体式闸站,涉及到哪些传感器?
发布时间:2024-12-09 10:29:33 来源:智慧水务与传感器 作者:本站编辑 浏览次数:

远程控制一体式闸站涉及到以下传感器和装置:

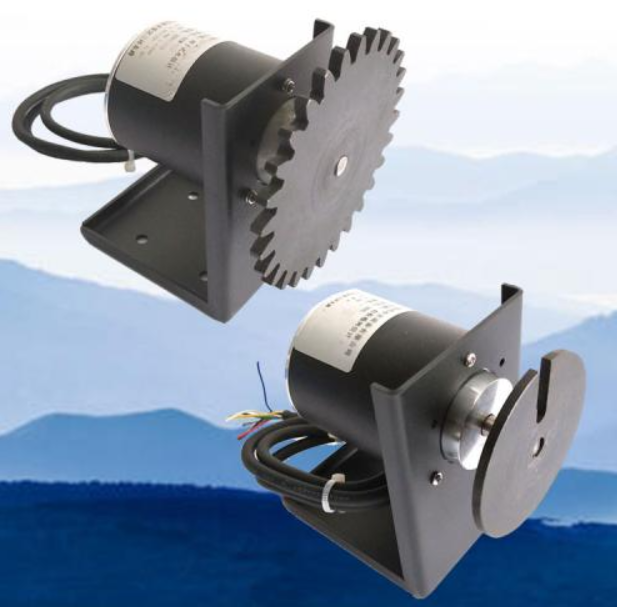

开度传感器

用于实时采集闸位信号,通常与启闭机结合使用。该传感器可能采用编码器进行位置检测,并输出格雷编码格式给LCU(逻辑控制单元)屏柜。
开度传感器通过测量闸门的角度或距离来确定其开度变化。它们可以基于角度测量,使用旋转电位器或角度编码器来测量旋转角度,并将角度转换为电信号输出。
应用:
开度传感器在水利工程、航运、能源发电等行业广泛应用。在水利工程中,闸门开度传感器可以帮助监测水流量、调节水位,确保水利工程的安全运行。
优势:
开度传感器提供了准确和可靠的开度数据,使决策者能够更好地了解当前的工程状态。
它们可以实时传输数据,使得监测过程更加高效和便捷。
采用无线传感器技术,不需要布线,安装简便,降低了安装和维护成本。
可以实现远程监控,方便工程人员进行实时调度和管理


(图片来源:徐州海河水文设备有限公司 http://www.china-nengyuan.com/product/246126.html)

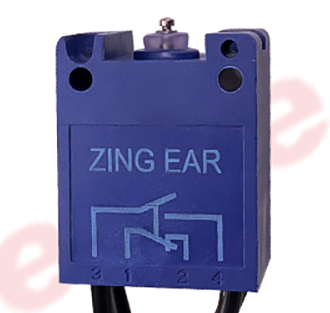

限位开关

用于确保闸门启闭机的安全操作,属于机械式接触传感器,能够在达到预定限位时切断电源或信号,以防止过度开启或关闭。
限位开关的工作原理基于机械触发机制。当被检测物体到达预设位置时,开关中的机械结构受到外力作用,触点被触发,从而产生开关信号。该信号可以用于启动、停止或反转电机,也可用于其他控制回路,保证设备按照设定逻辑运行。
优势:

高可靠性:设计坚固,能够在恶劣的工业环境中长时间运行,且维护成本较低。

响应速度快:机械结构的瞬时响应使得限位开关能够实时反馈位置信息,适合快速变化的生产环境。

适应多种环境:具有多种外壳防护等级,如IP67、IP68等,可以应对潮湿、粉尘、腐蚀等恶劣环境,确保长期稳定运行


图片来源:(Unionwell  https://www.greetech.com/newsinfo/1412673.html)


荷重传感器

用于检测启闭机的负载情况。当负荷超过安全限度时,该传感器能及时切断控制回路,以保护设备免受损坏。荷重传感器采用座式安装,专注于过力矩保护。
荷重传感器是一种用于测量物体重量或受力情况的传感器装置,其主要工作原理是将受力载体所受的载荷转换成相应的电信号,以实现对物体受力的测量。具体来说,荷重传感器通过弹性体承受外力并产生反作用力,达到相对静平衡,同时产生高品质的应变场(区),使粘贴在此区的电阻应变片完成应变到电信号的转换任务。

液位传感器


用于监测水位,以便根据水位调整闸门的开度,确保水流量的准确控制。


温度传感器


检测环境温度和设备的工作温度,防止设备过热或在不适宜的环境条件下运行。


振动传感器

监测机械设备的振动情况,帮助识别设备异常或潜在故障。

压力传感器

用于检测液压系统中的压力变化,确保液压启闭系统正常工作,并提供过压保护。

风速/风向传感器

在户外安装的闸站中,这些传感器可以帮助评估环境条件对设备运行的影响。

湿度传感器

监测环境湿度,有助于在潮湿或腐蚀性环境中保护电气组件。
