1.   什么是小型水库

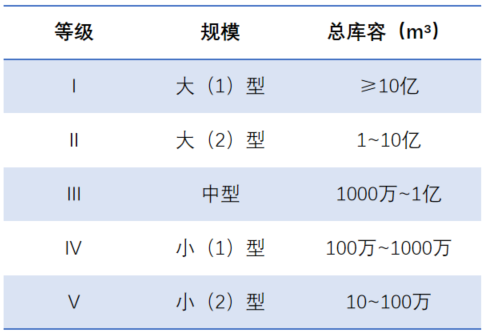

水库规模通常按库容大小划分,分为小型、中型、大型等。


小型水库的特点通常是点多分散、安全隐患大、管理人员少、信息数据缺失、位置偏僻、交通不便。

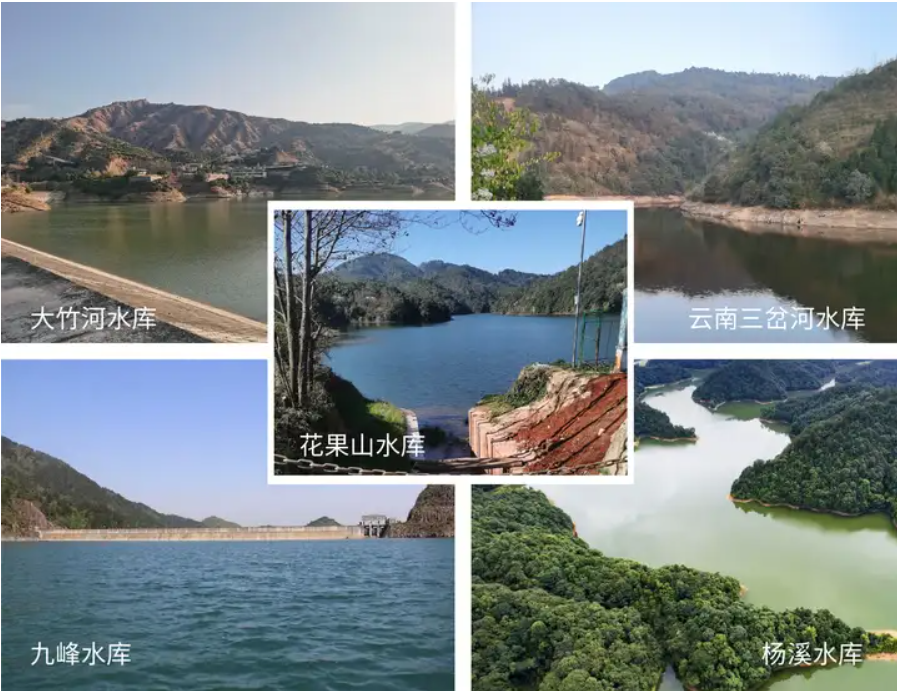

▲小型水库


2. 关于小型水库安全监测的相关政策

水利部关于印发《小型水库安全管理办法》(水安监[2010]200号)

2021 年 3 月 23 日《国务院办公厅关于切实加强水库除险加固和运行管护工作的通知》(国办发〔2021〕8 号)明确要求,加快推进水库除险加固,加强雨水情和安全监测预警设施建设,健全常态化管护机制,确保水库安全长效运行。

2021年4月22日下午,国务院政策例行吹风会上,水利部运行管理司司长软利民介绍了加强水库除险加固和运行关乎有关情况;

2022年5月31日《小型水库雨水情测报和大坝安全监测设施建设与运行管理办法》
2023年6月9日 水利部《关于加强水库大坝安全监测工作的通知》
小型水库安全监测是水库大坝安全监测工作中的薄弱环境,是影响小型水库安全运行的突出因素。地方各级水行政主管部门、水库主管部门(单位)以及水库管理单位要突出做好小型水库安全监测工作。小型水库应设置水尺、量水堰等水位、渗漏量和浑浊度观测设施,并跟进需要增加其他必要的安全监测项目。
2024年2月29日,《水利部:加快中小型水库雨水情及大坝安全监测建设》
其中明确,做好水利工程运行管理各项工作,确保工程运行安全和效益充分发挥,为推进水利高质量发展提供有力保障。要点指出:加快建设监测设施。其中,汛前全面完成8623座小型水库雨水情测报设施、8706座大坝安全监测设施及安全监测能力提升试点项目建设。年底前基本完成增发国债水库安全监测设施建设项目,开展400座大中型水库安全监测设施建设。


3. 关于小型水库安全监测的相关标准

监测设施的建设和运行参照《水文自动测报系统技术规范》(SL 61)
《水利水电工程安全监测设计规范》(SL 725)
《土石坝安全监测技术规范》(SL 551)
《混凝土坝安全监测技术规范》(SL 601)等雨水情、大坝安全监测、信息化相关技术标准执行,主要监测要素应满足规范标准要求。
《小型水电站安全检测与评价规范》GB/T 50876-2013
《大坝安全监测系统验收规范》(GB/T 22385-2008)
《大坝安全监测系统鉴定技术规范》(SL 766-2018)
《小型水库雨水情测报和大坝安全监测技术规范》



3. 关于小型水库安全监测的相关内容

小型水库监测设施配置内容包括:安全监测设施总体架构、安全监测预警平台建设、安全监测站、雨水情监测设施、渗流量观测量水堰法、土石坝渗流压力监测、工程巡检检查项目和内容。

3.1 安全监测设施总体架构


包括物联感知端、数据安全传输层、数据中心层、业务功能层等。

3.2 安全监测预警平台


通过对监测数据的分析,给出库区健康状况的评价成果,以及对异常状况发出预警预报。数据成果及其分析成果可作为库区日常管理及应急管理的数据支撑及决策依据,从而有效提高库区管理水平。

实时预警内容包括:警戒水位、汛限水位、暴雨预警、入侵预警等

3.3 安全监测站
安全监测涉及的传感器包括水位、渗流、位移、流量等。
1、变形传感器
变形传感器监测包括表面位移、内部变形、挠度、裂缝和接缝、基岩位移等
2、渗透传感器
渗透传感器主要监测扬压力、地下水位、孔隙压力、渗流量
3、应力传感器
应力传感器主要监测混凝土应力、岩体应力、钢筋应力、土压力


3.4 雨水情监测设施

实时监测水位、雨量等数据,为蓄水调水、防汛抗旱提供及时准确的数据支撑。

降雨量监测,降雨量会直接影响水位的高低,可监测实时降雨量、累计降雨量。

水位监测,监测讯限水位、正常蓄水位、设计洪水位等。

图像视频监控,对水色、漂浮物、异常情况等实时监控。


3.5 渗流量观测量水堰法

3.6 土石坝渗漏压力监测

典型的坝体渗流监测系统主要有:渗压计、测压管钻孔、测压管、数采仪、防雷系统等。

渗流监测

将渗水汇集到集水沟内进行直观监测,掌握水工建筑物及其地基的渗流情况,分析判断是否正常和可能发生不利影响的程度及原因,为工程养护修理和安全运用提供依据。

渗压监测

坝体内渗流的水面线叫做浸润线。实时了解浸润线高程,结合安全浸润线高程,提高对坝体安全监测的时效性,及时性,科学性。坝体渗流压力监测设备包括测压管和渗压计。目前主流渗压计包括差阻式渗压计和振弦式渗压计。

参考:大坝安全监测中的传感器及其选型特点

中小型水库安全监测内容与方法

浅述抽水蓄能信息化的感知层建设
