城镇污水处理提质增效的源头之道——南湖小区排水单元达标案例
发布时间:2020-09-17 15:21:17 来源:本站原创 作者:本站编辑 浏览次数:

前言


在城市化进程中,由于对城镇污水收集处理的系统性、重要性、功能性认识不足,再加上城市发展理念落后、管理体制的碎片化、投入不足等原因,污水收集管网存在严重短板。一方面,污水管网建设的缺口很大;另一方面,管理不到位,现有的污水收集管网带“病”运行,存在输排不畅、大量非生活污水接入、外水入渗等。降低了污水处理的效能,影响人居环境改善。

城镇污水处理“提质增效”就是要系统识别和治理排水管网问题,以目标为导向推进管网建设和改造,切切实实提升系统质量和解决影响老百姓的人居环境质量品质的“身边小事”。排水单元是污水系统的起源,本文以南湖小区为例探讨的污水系统提质增效的源头之道。

现状及问题

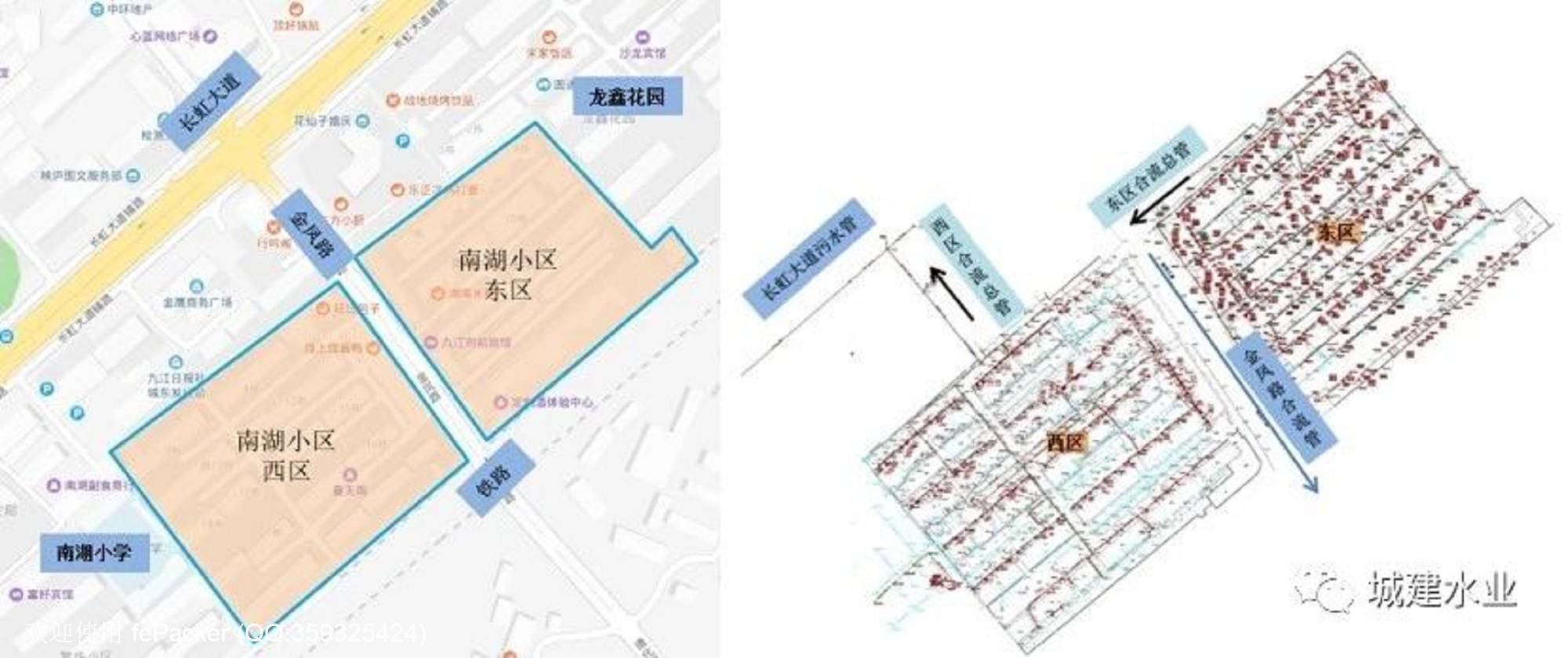

南湖小区建于1992年,位于九江市长虹大道以北、铁路以南,于金凤路两侧分为西区和东区两个片区,总人口约7600人。

(一)小区排水体制

小区内部排水系统现状为雨污合流制。

(二)排水管网情况

西区主干道上有1根DN400~DN600合流主干管,由南至北排入长虹大道排水管网。建筑前后有200×200的雨水沟和DN200埋地塑料管,就近接入主干管中。

东区靠近金凤路侧有一根DN600合流主干管,由南至北排入长虹大道排水管网。东区每幢建筑南北两侧有200×200~DN300合流管由东至西排入DN600合流主干管中。

建筑雨水立管存在大量混接情况。

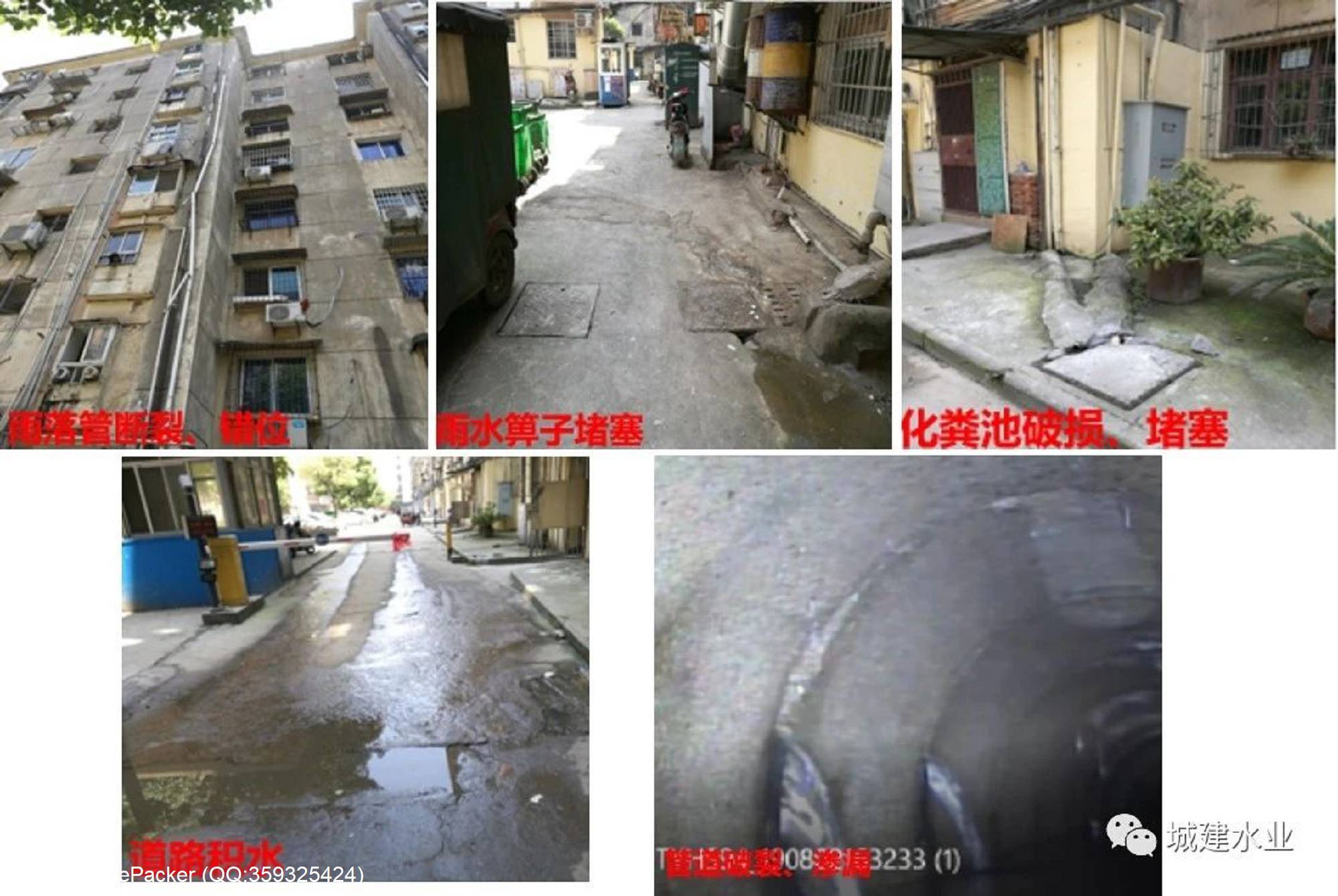

(三)排水管网现状存在问题

小区现状管径偏小,标准低,排水能力不足,管网破裂、渗漏情况频发。

小区阳台洗衣废水直接接入雨水立管,雨落管断裂、错位现象普遍;小区道路雨水箅子少,且存在堵塞情况,排水不顺畅,内部有多处积水点。

小区现状污水管道及化粪池有不同程度破损、堵塞情况严重。


系统治理对策

系统对策:南湖小区位于老鹳塘污水系统浔南片区,该片区为雨污分流制,小区现状为雨污合流制,该种排水体制对片区全年平均污水浓度有较大影响。为实现污水系统提质增效,需对小区进行雨污分流改造,新建雨水、污水系统,使雨污各行其道,互不干扰,且控制地下水、雨水的不良影响。

设计原则:

(1)小区污水全收集,全处理;

(2)化粪池废除提高排出污水浓度;

(3)实现混接立管彻底分流。将现状混接雨水立管改造为污水管利用,另建雨水立管。

设计方案:

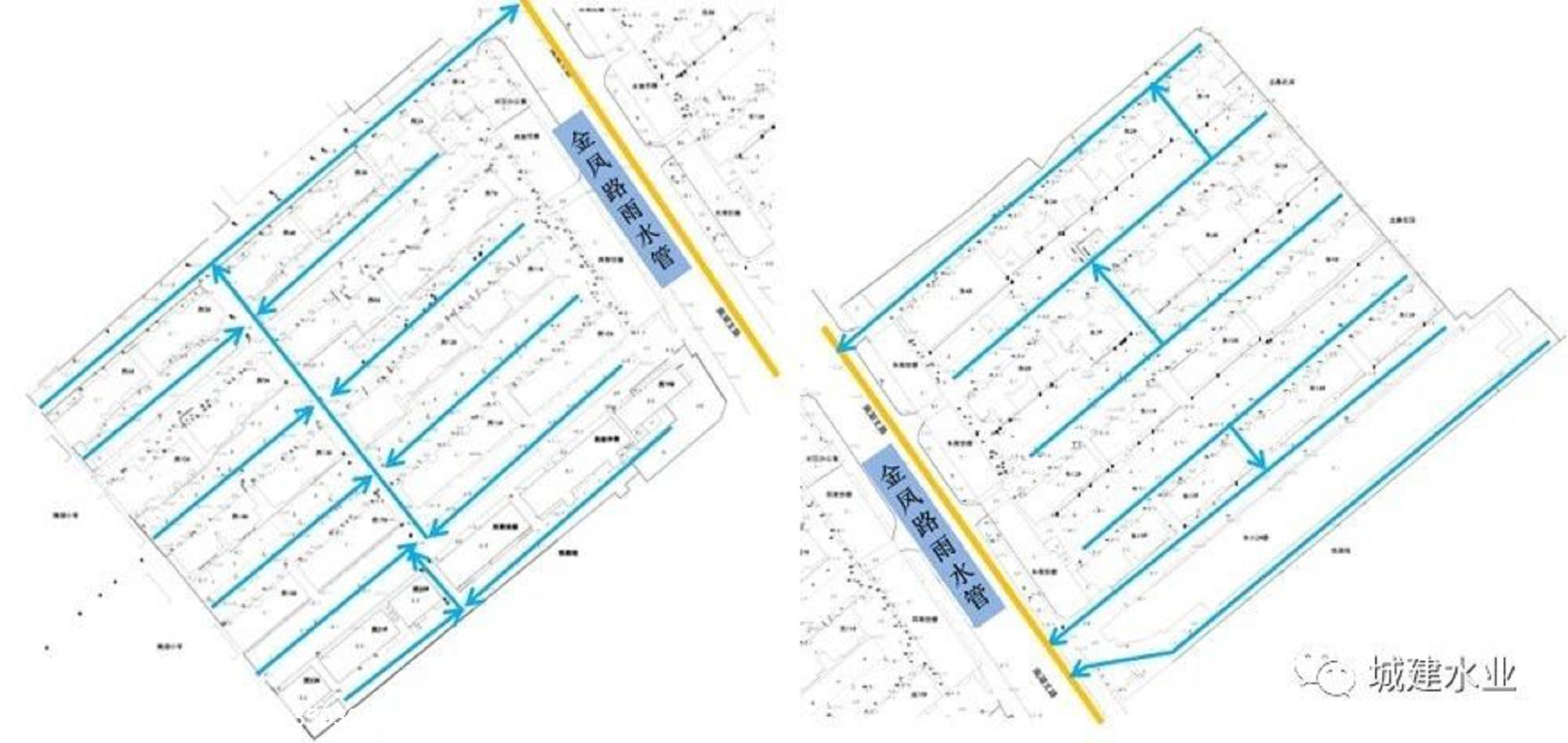

(1)污水系统改造方案

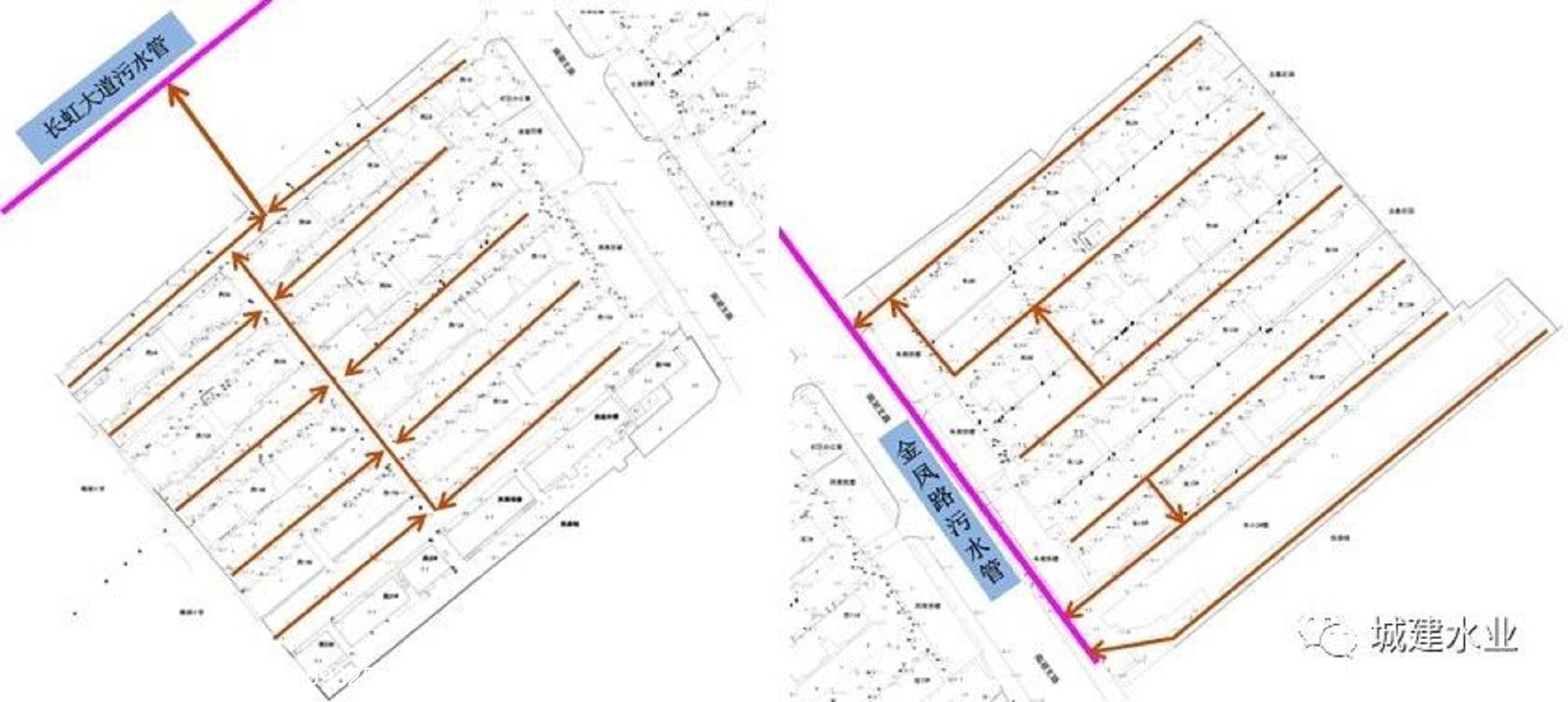

西区沿主干道新建DN400污水干管,由南至北,收集两侧建筑污水后,接入长虹大道DN600污水系统。东区沿每幢建筑北侧新建DN400污水管,向西接入金凤路现状DN600污水管。现状化粪池废除,小区餐饮商铺废水接入污水系统前进行隔油处理。

(2)雨水系统改造方案


西区沿小区主干道新建雨水管道,管径DN400~DN800,由南至北收集沿线雨水后接入长虹大道排水管网。东区沿小区主干道新建雨水管道,管径DN400~DN800,由东至北西收集沿线雨水后接入金凤路排水管网。

新建道路雨水篦子,改造雨水立管。现状阳台混接立管改为污水管利用,同时新建雨落管。

污水系统提质增效具体措施

(1)资料验证要把牢

准确的基础资料是合理制定设计方案的根本前提。排水单元改造的核心思路是实现“雨水、污水各行其道”,因此摸清排水单元最源头的各类排水立管是开展设计的必要条件。本工程要求测量单位按照雨水立管(无混接)、雨水立管(混接、外露)、雨水立管(混接、穿建筑)、污水立管等4种类型对现状立管进行严格分类统计标识。为合理实现雨污分流奠定了重要基础。

(2)管材、接口要明确

排水管道的管材、接口是排水系统的灵魂。良好的管材、接口是保证污水系统提质增效的前提。此次南湖小区改造中,DN600以下污水管道,采用高密度聚乙烯缠绕结构壁B型管,弹性密封件连接。

(3)井管连接须密实

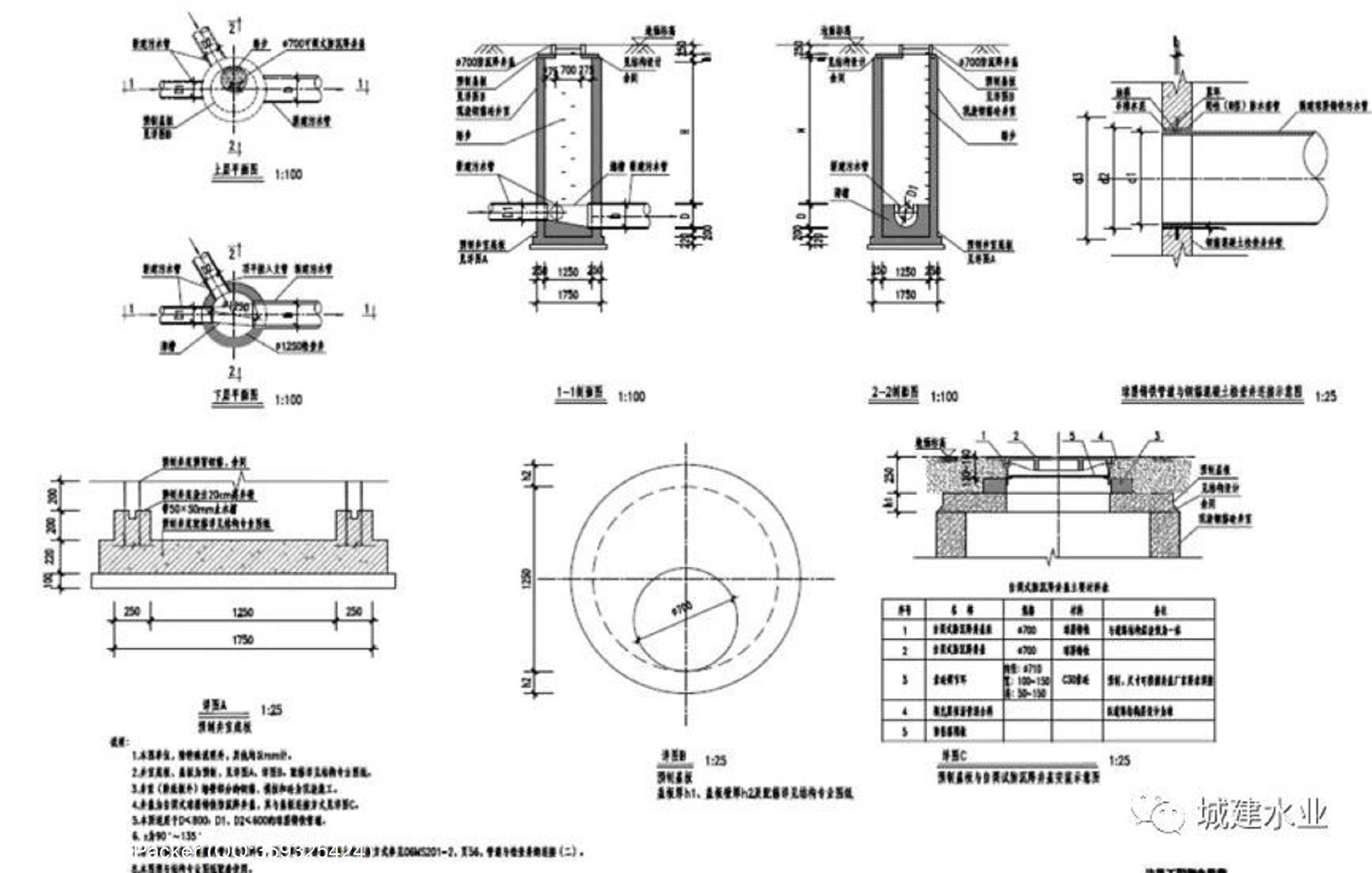

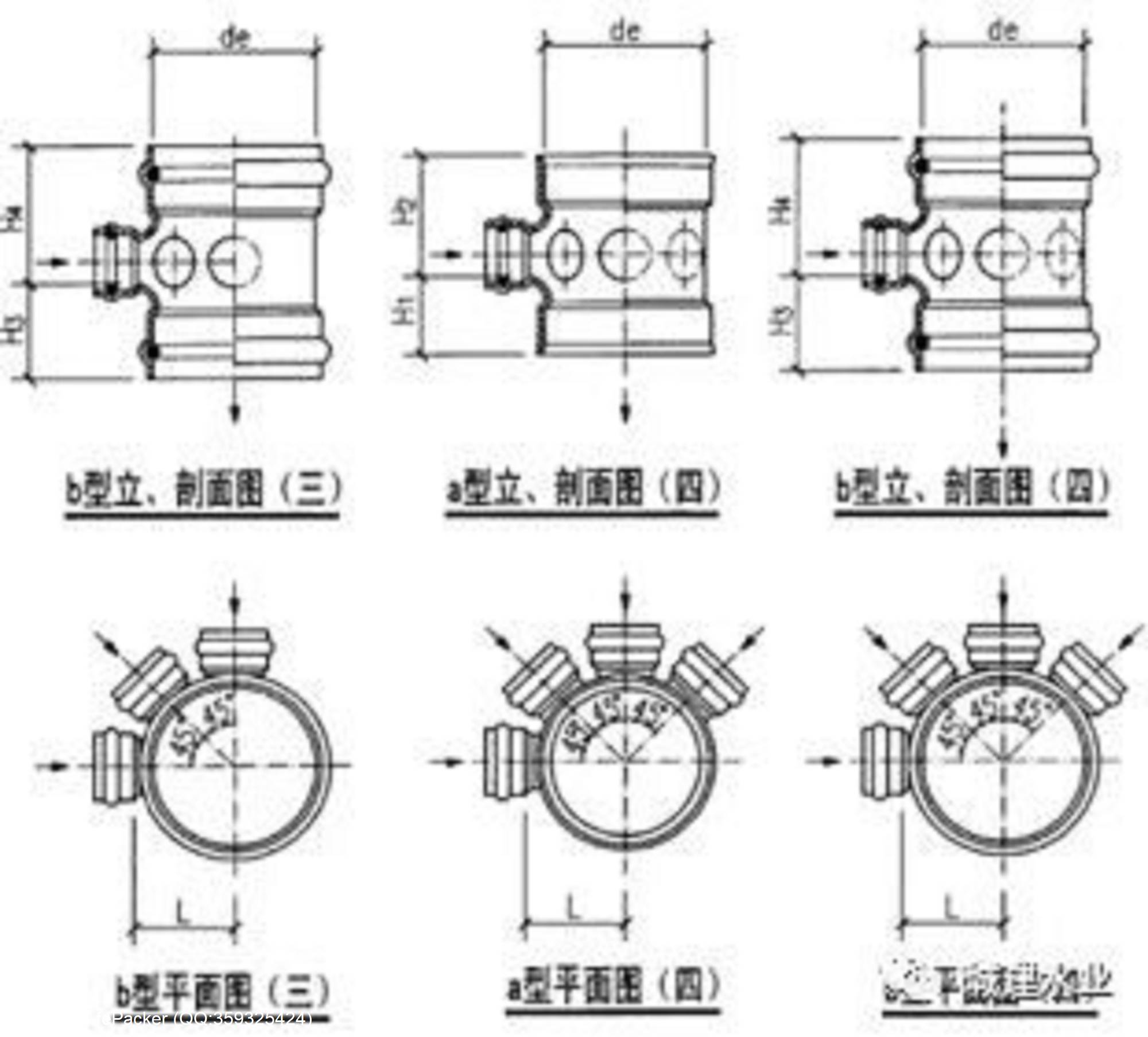

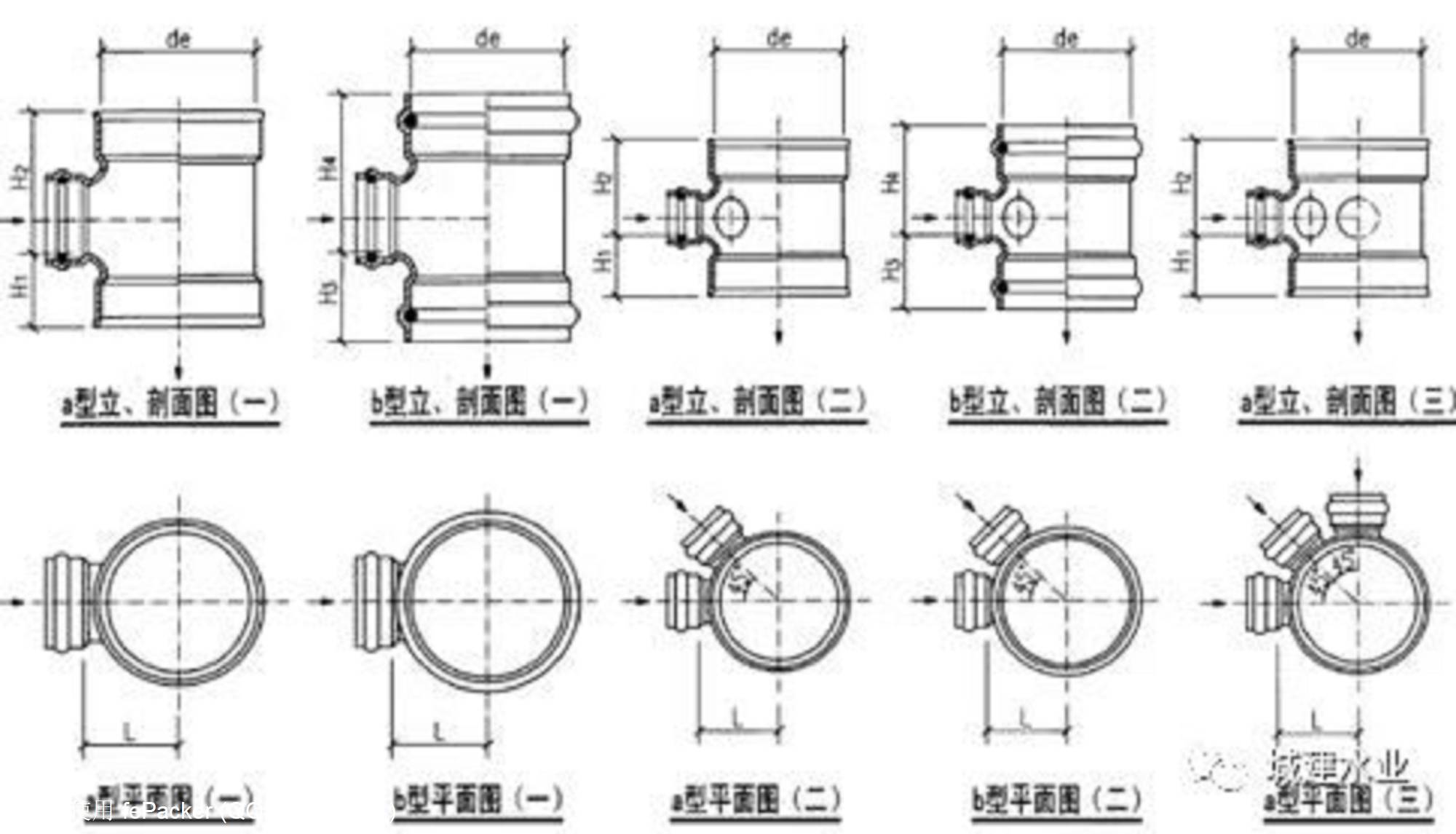

污水管道与检查井连接密实可靠可防止地下水等外水进入管网,影响污水水质。南湖小区DN600以下管道采用塑料检查井,特殊地段采用钢筋混凝土检查井。为保证衔接效果,工程明确塑料管道与塑料检查井连接必须采用专用配件,出户管接入多头接采用变径管,严禁现场在检查井、多头接开洞。钢筋混凝土通常做法参考国标图集(06MS201),在实施过程中通常存在密封性不足,漏水严重等问题。为此,工程吸取经验,优化钢筋混凝土检查井做法,明确现浇预制分界面,保证又好又快施工。



(4)沟槽回填须到位

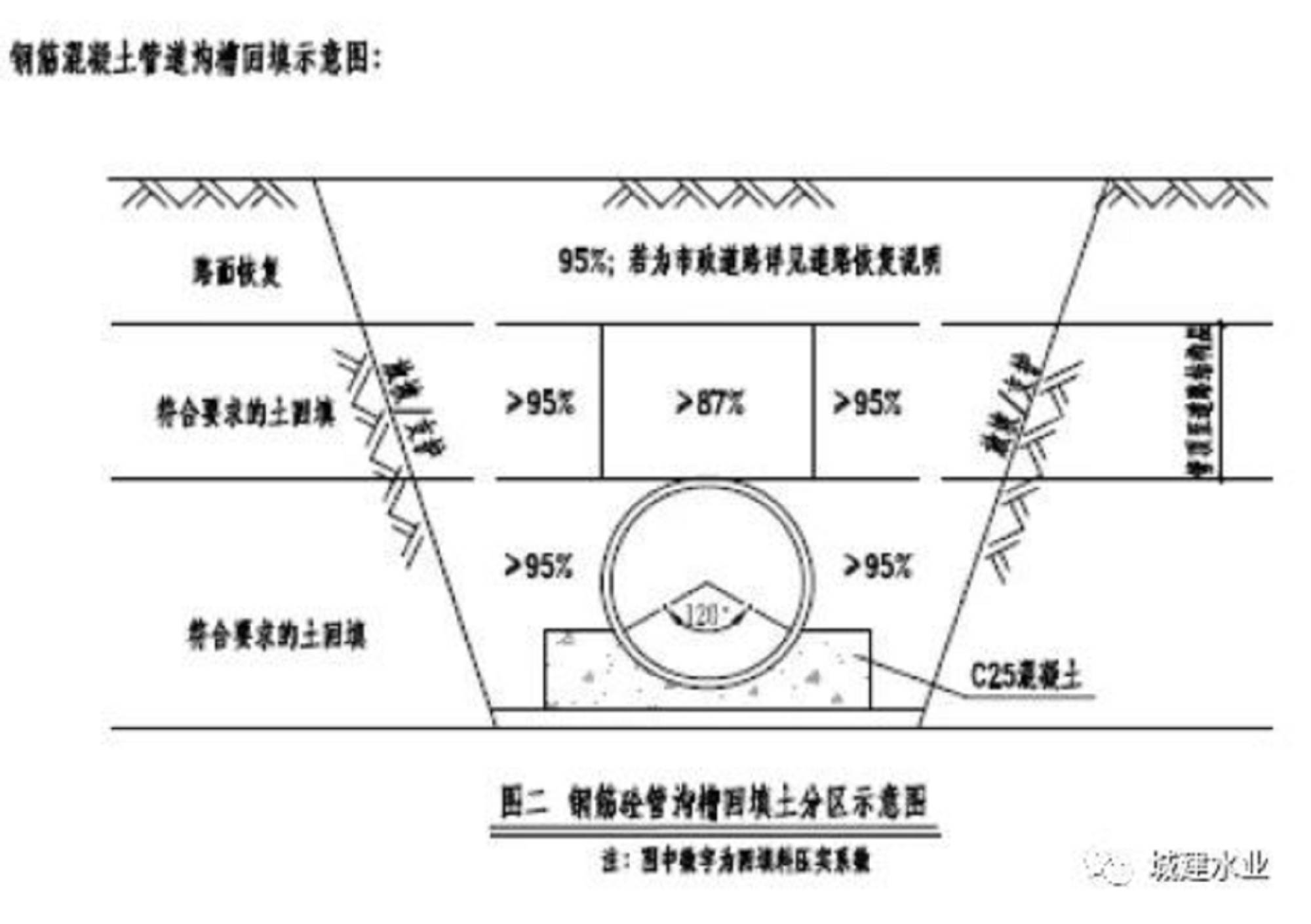

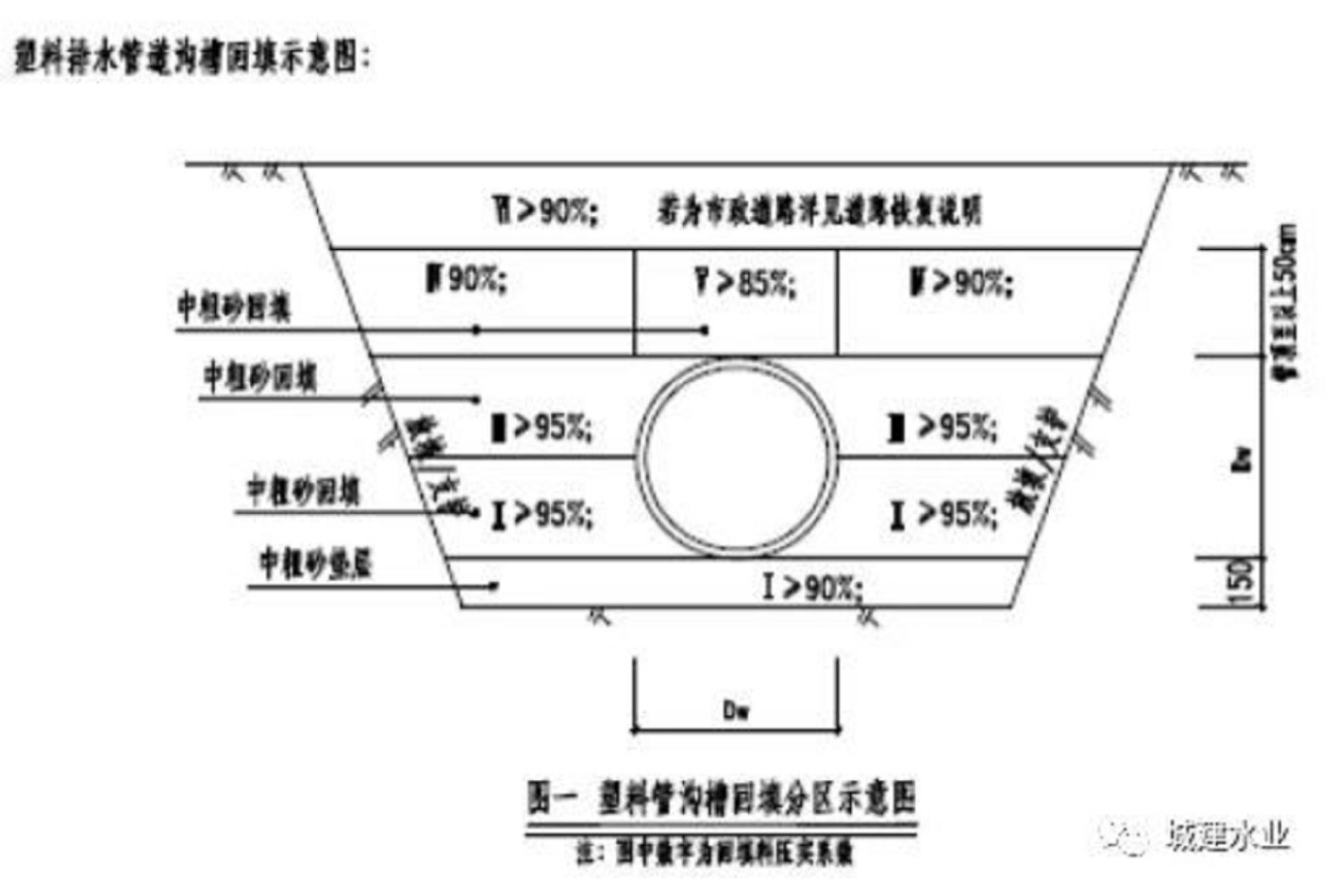

沟槽回填到位,管网才能充分发挥功能,延长寿命。南湖小区根据塑料管、钢筋混凝土管等不同管材,提出了不同的沟槽开挖及回填要求。


(5)施工控制需谨慎

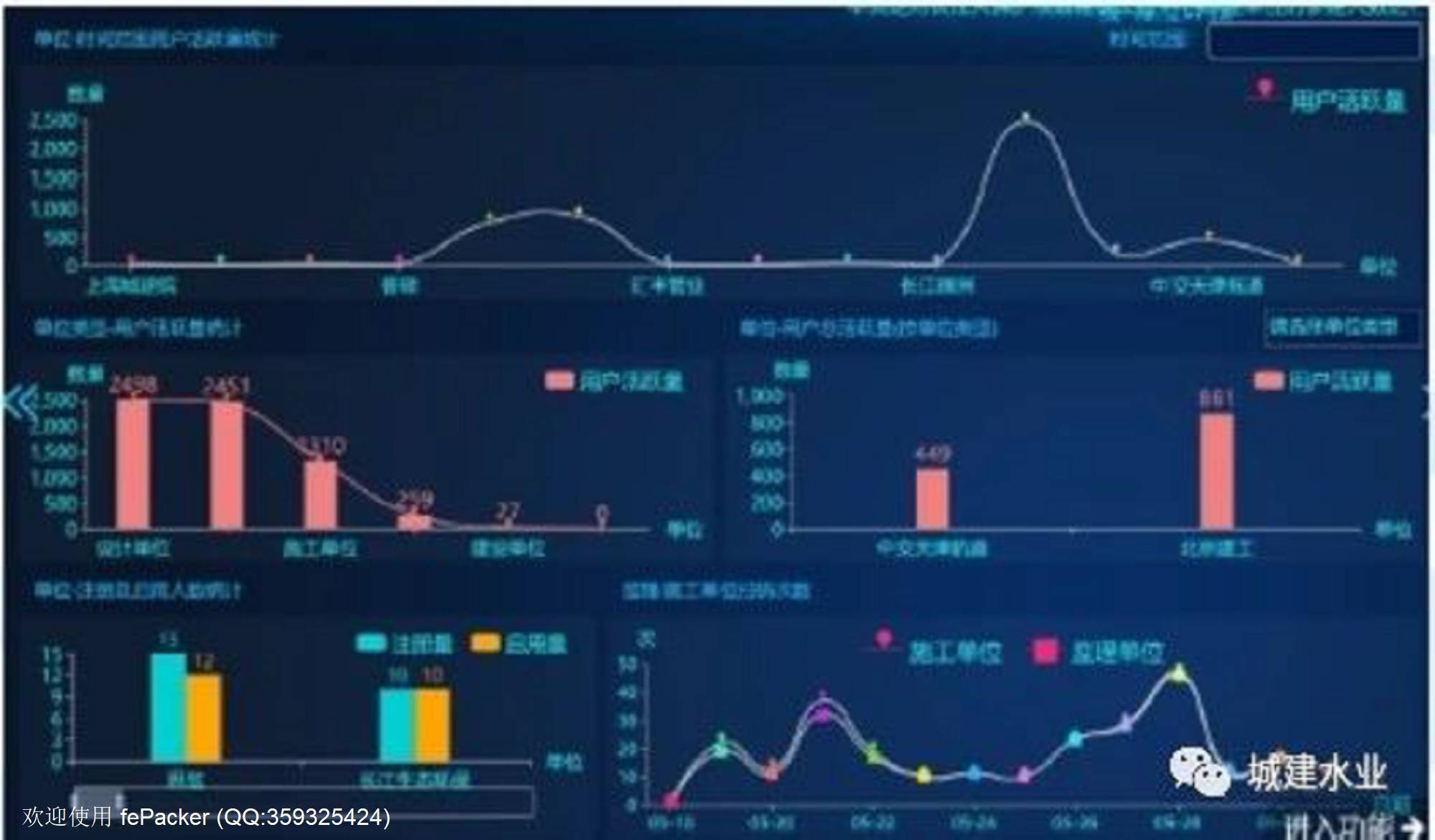

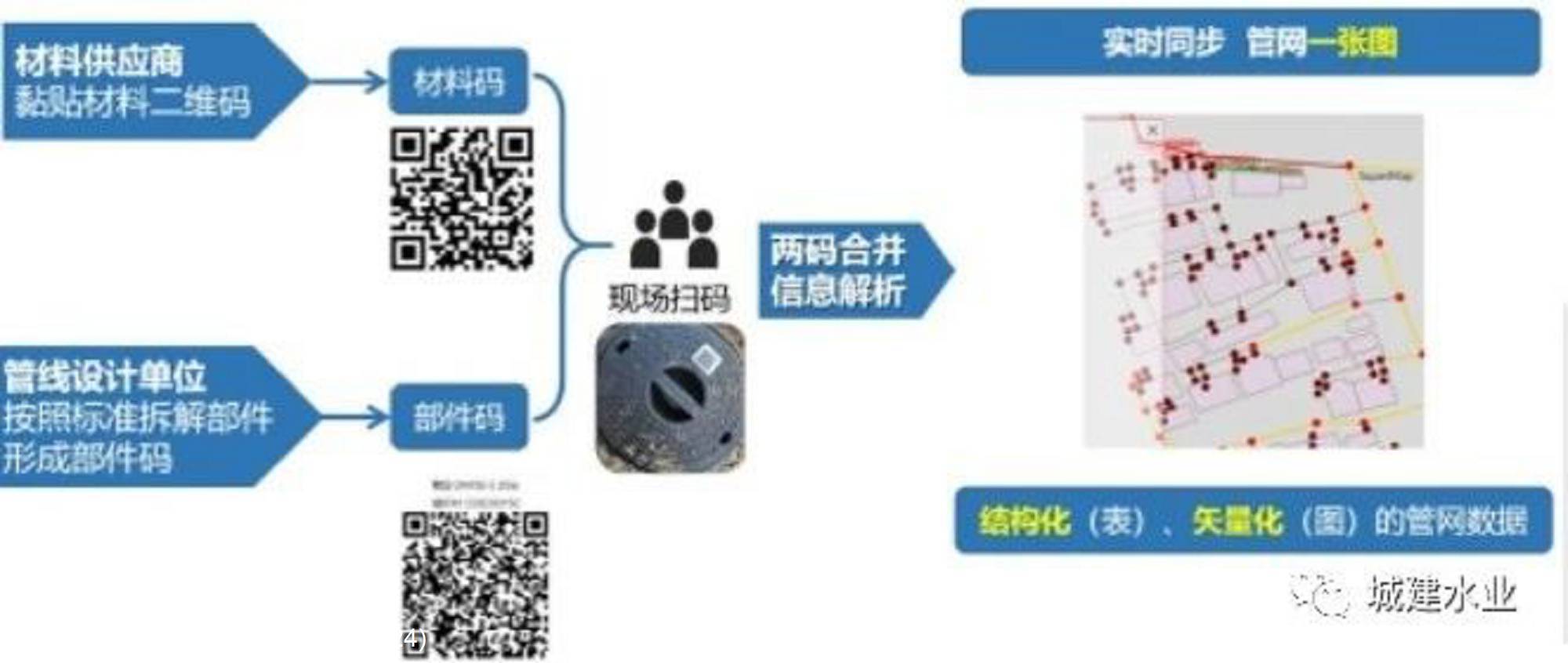

施工质量的好坏是能否实现污水系统提质增效的决定性因素。为解决施工过程中混乱无序的问题,南湖小区要求采用慧智系统管理施工过程。材料供应商提供管件等材料二维码,设计方按照标准生成部件码,双码齐下,由施工单位进行现场扫码,解析信息。每段材料均有唯一身份认证,大大降低了随意施工,管理混乱的问题,并且方便了信息的追溯和查询。




(6)验收标准要严格

雨污分流改造完成后,除了常规的管道功能性试验和CCTV检测外,南湖小区明确要求小区旱天达标检测标准:任何污水监测井的水质检测,旱天CODcr≥350mg/L,水质检测达标后方可组织验收。
