开 栏 的 话
     作为面向国内外公开发行的环卫行业重要学术期刊,本刊坚持“创新性、实用性和导向性”的办刊理念,紧跟行业发展脉搏,围绕行业热点组稿、约稿、发稿,特别是对固废领域自主研发技术成果的报道,形成了自己的办刊特色。《环境卫生工程》见证了我国环卫行业的发展变化历程,记录了行业人士不懈耕耘的点点滴滴。为适应新时代,集中展示近年来环卫行业在实用技术与实践中取得的优秀成果,服务行业发展,同时也为了迎接《环境卫生工程》创刊30周年,本刊从2022年第1期开始特推出“实用技术与实践优秀案例”专栏,刊出稿件将同步在《环境卫生工程》官方微信公众号发布。


案例一:
精准施策巧分类 垃圾治理成效显
荣成市环境卫生服务中心
作者:曲 青,董立波,赵 涛,邮箱:rchwc7552676@163.com
【基本情况】

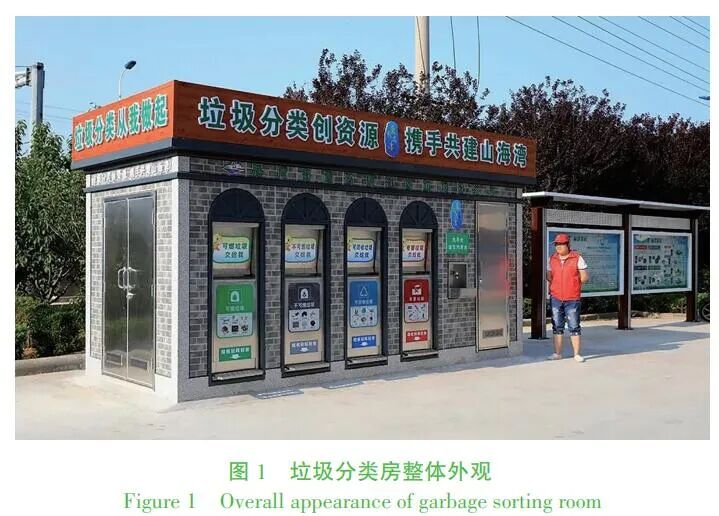

为认真落实习近平总书记关于垃圾分类工作的重要指示精神,2019 年 1 月,山东省政府将荣成市确 定为农村垃圾分类试点县 (市),荣成市按照“先试点、再推开、后规范”的思路,高标准组织实施试点 工作,实行“双组长”责任制,成立了由市委书记任组长的“领导小组”和市长牵头负责的“工作专 班”,定期召开专题会调度、现场会督导,每月政府常务会通报进展,2019 年 6 月完成试点任务,当年 11 月全市 883 个村庄实现全覆盖,2020 年入选住建部“农村生活垃圾分类和资源化利用示范县”,山东 省政府推介经验做法 (图 1)。
【技术/案例原理及技术路线】

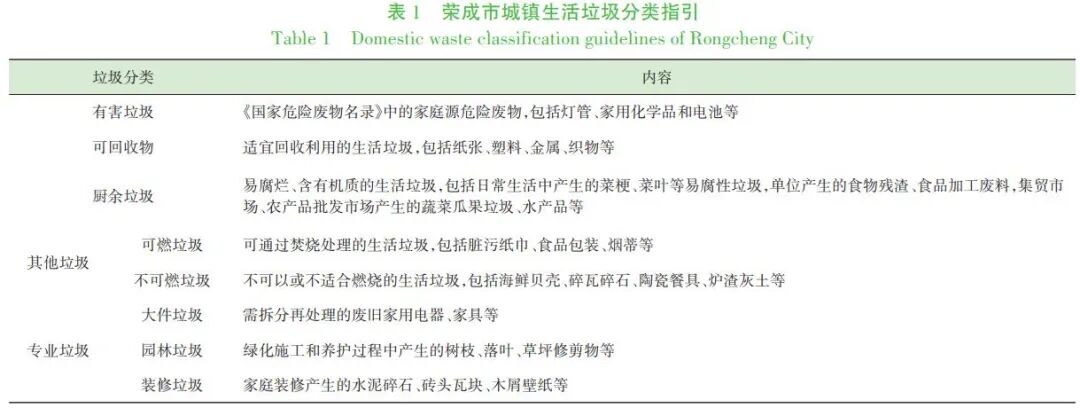

(1) 因地制宜设计分类。根据滨海城市生活垃圾成分中海鲜贝壳类占比较多的实际情况,因地制宜 创新“4+1”垃圾分类标准 (表 1):有害垃圾、可回收物、厨余垃圾、其他垃圾 (可燃垃圾、不可燃垃 圾) +大件垃圾。增加不可燃垃圾一类,可有效提高垃圾焚烧热值和发电量,节省助燃费。对于这种分 法,村民易懂、易记,易接受、易操作。从运行情况看,村民对垃圾分类越来越认可、越来越积极,分 类质量也越来越好。
(2) 立体宣传全面动员。采取“组建百人宣讲团、千人培训、编制教育读本、15 分钟入户讲解、线 上线下联动”宣传法,坚持与基层党建活动、机关干部集中学习、新时代文明实践活动“三个结合”等, 累计发布宣传报道 380 篇,开展业务培训及志愿活动 2 000 多场次,发放宣传资料 35 万份,营造“户外 有图、电视有影、广播有声、网络有言、报刊有文、入户有人”的垃圾分类浓厚氛围,群众知晓率达到 99%。
(3) 器具配套智能升级。市财政投资 1.34 亿元,按统一标准为农村开展垃圾分类工作配车 93 辆、 配桶 24.6 万个、配房 1 100 余座,实施“撤桶进房”管理,对全市 140 多辆垃圾分类车,统一车体颜色、 统一分类标识、统一纳入智慧城管模块,实现车辆智能化管理,达到快捷高效。
【技术/案例特点】

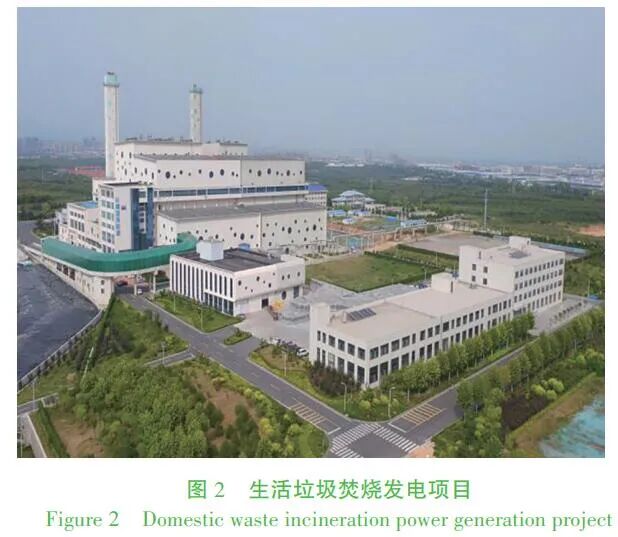

(1) 可燃垃圾焚烧回收能量。采用 PPP 模式与项目公司合作,对收运的可燃垃圾,按照欧盟标准进 行焚烧发电 (图 2),产生的炉渣制成加气砖和标砖,利用汽轮发电机组低温循环水余热保障冬季供暖约1.40×10m2,实现热电联供。目前,日均处理垃圾 800 t、发电 2.5×105 kWh、生产加气砖 500 m3
(2) 可回收垃圾回收材料。旧家电、旧家具、废纸箱、废金属等可回收垃圾,由村民自行联系或村 庄组织预约再生资源综合利用企业上门分类回收再利用。

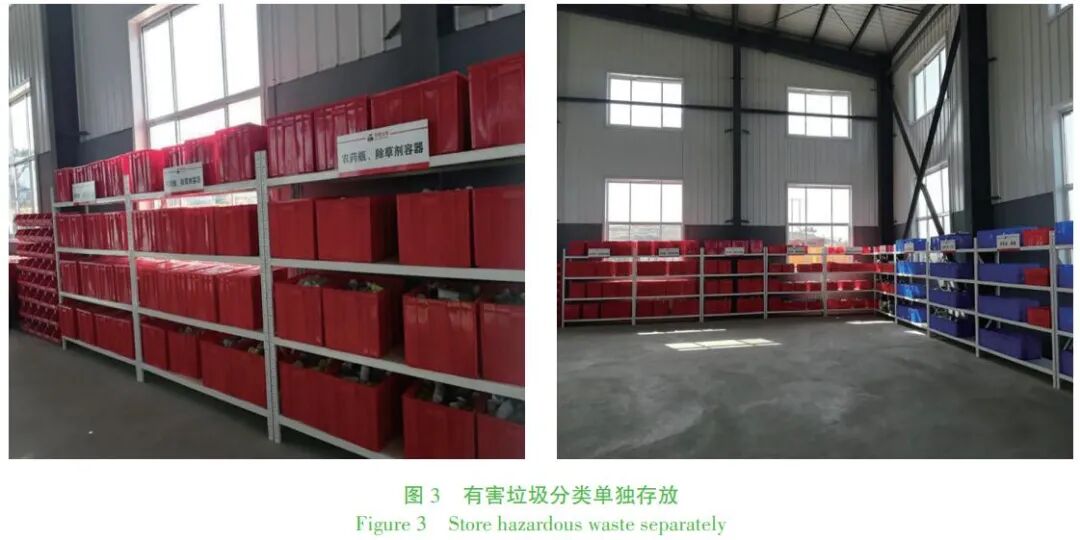

(3) 有害垃圾妥善存放。按照每户每年 20 元的标准,市财政安排约 500 万元奖励资金,鼓励村民 将有害垃圾应分尽分 (有害垃圾废品化),由环卫部门每月直接到村庄收运和妥善存放 (图 3),并做好台 账记录。目前已收集暂存有害垃圾 15 t,将由持证专业企业进行无害化处置。

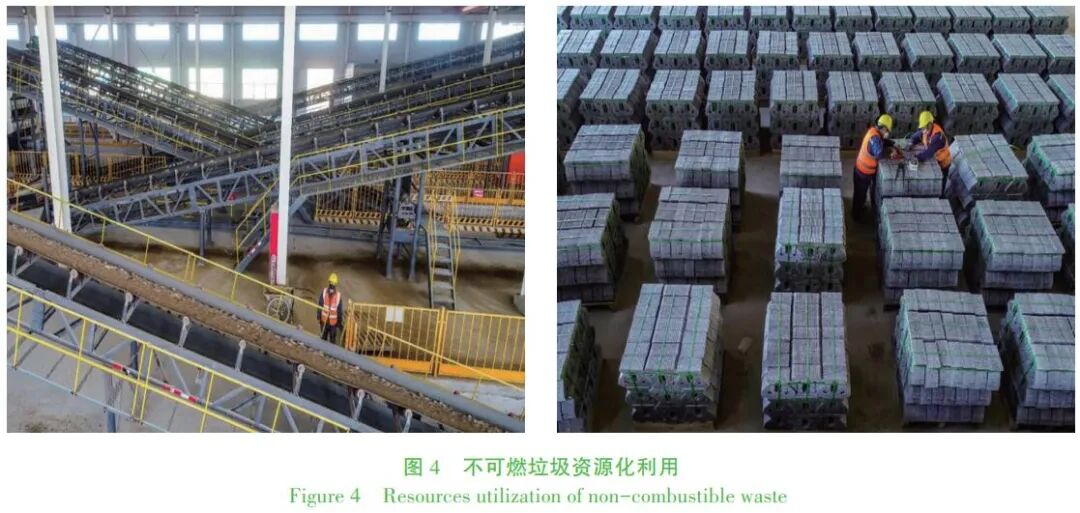

(4) 不可燃垃圾资源化。不可燃垃圾,按成分选别后,分别送至专业厂家资源化利用,其中砖瓦陶 瓷、废弃炉渣等纳入矿山废料、建筑垃圾加工成建材;海鲜贝壳类加工成饲料 (图 4)。
【长效运行模式与机制】
(1) 分类行为纳入征信。立足荣成征信建设特色优势,将农村垃圾分类纳入市级征信管理体系,对 垃圾分类比较好的进行信用奖分,对不听劝导或随意倾倒垃圾的给予信用扣分,评分结果直接与信用基 金、福利待遇、评先选优等挂钩,让垃圾分类不仅是村民面子上的光荣,更是福利上的实惠。各镇街按 照每村 3~10 万元的标准,全市共设立农村垃圾分类征信基金 3 500 万元,每季度开展总结表彰活动,鼓 励村民在前端自觉把垃圾分好类、投放好。
(2) 检查考核常态坚持。建立“月度+季度+半年+全年”考核机制,即:每月按镇街管辖村庄 30% 的比例进行抽查暗访和集中考核各一次;每季度联合农办和财政部门,按镇街管辖村庄 15% 的比例进行“双随机”抽查;每半年对所有村庄垃圾分类开展情况“逐村验收”;每年年底汇总镇街考核情况纳入市 级目标责任制及信用考核。所有的检查与考核均采取“步行检查法”,一户一户地捋,一条街一条街地 看,一个村一个村地过,有效避免了检查人员走马观花、蜻蜓点水、不接地气等问题。
【经济、环境及社会效益】
(1) 经济效益:“垃圾山”变身“金山银山”。2021 年,全市垃圾回收利用率达到 35.15%,即:(可 燃垃圾焚烧炉渣制砖 82 472.13 t+厨余垃圾资源化利用 3 392.02 t+可回收物再利用 17 800.2 t+不可燃垃圾 资源化利用 2 960.27 t) ÷年度垃圾收集总量 303 270.16 t。垃圾焚烧处理实现经济效益总数为 1.35 亿元, 即:①发电 1.02×108 kWh,经济效益 6 700 万元;②城区西南区域冬季供暖约 1.0×106 m2 ,经济效益 1 440 万元;③为工业园企业供应蒸汽 5.70×104 t,经济效益 1 254 万元;④炉渣制砖 2.0×105 m3,经济效益 4 000 万元;⑤处理渗滤液 2.097×105 t 以及园区生产生活污水经深度处理后全部用于园区生产,节约水资源 2.4×105 t,节约开支 80 万元。

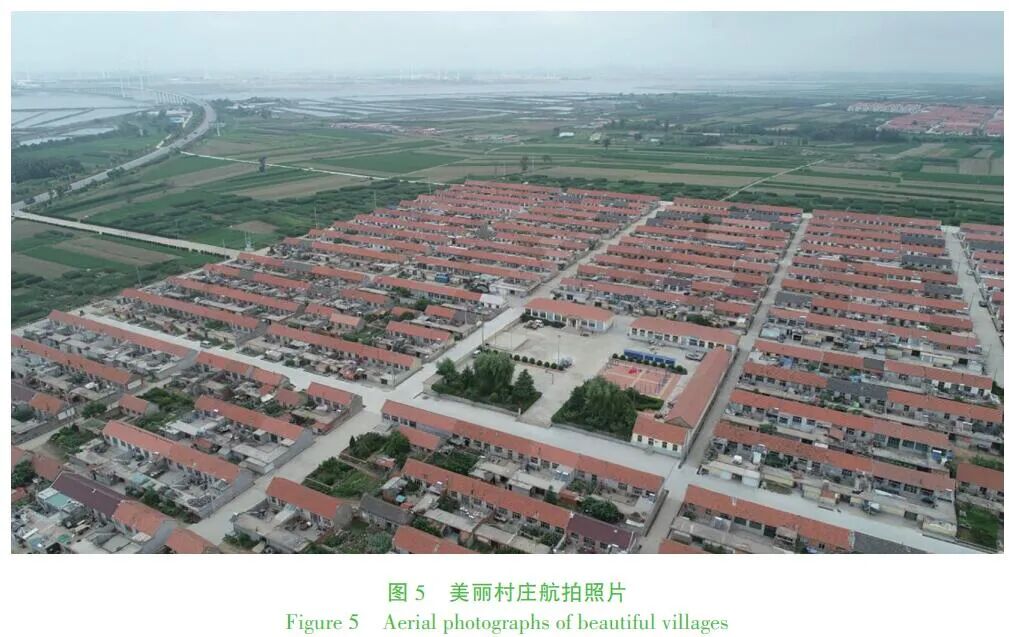

(2) 生态效益:“美丽荣成”颜值不断刷新。乡间小道干干净净,农村不是“灰头土脸”,就连犄角 旮旯也难觅垃圾踪迹,城市更加清洁。昔日“垃圾围城”“垃圾围村”,已经变成“美丽如画”,城乡面貌 “整容”似的大变化 (图 5)。
(3) 社会效益:城乡劲吹“文明风”。打赢垃圾治理攻坚战,是优良生态环境的保障,更是人民群 众日益增长的美好生活需要。垃圾治理提高了市民环境意识、文明意识,群众爱护、保护环境的意识显 著提升,村村爱干净、人人讲卫生的社会风气正逐步形成,“垃圾分类工作就是新时尚”正逐步成为社会 共识,有力助推“全国文明城市”建设。群众的幸福感、获得感显著提升。2019 年荣成市被国务院办公 厅督察激励通报为“开展农村人居环境整治成效明显的地方”,获奖励 2 000 万元。累计已有 50 多个省内 外考察团队 300 多人次前来荣成交流经验做法。

案例二:
汤汪中转站扩容提升改造(环卫综合体)工程
海沃机械 (中国) 有限公司
作者:房 亮,邮箱:leofang@hyva.com.cn
【基本情况】

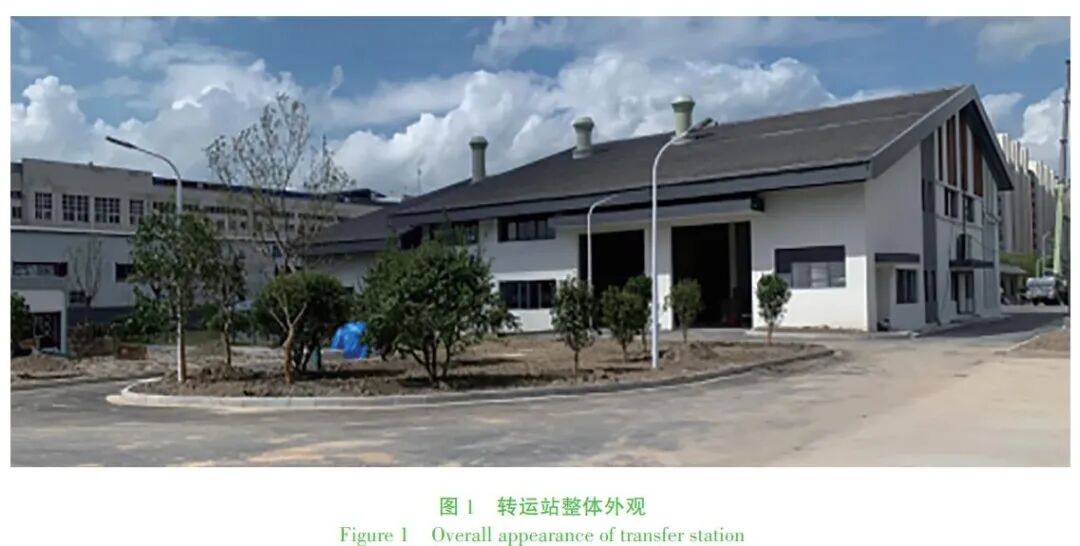

2020 年底至 2021 年末,由海沃机械 (中国) 有限公司负责整体规划、设施设计和日常作业指导,配 合扬州市广陵区两级政府东南片区改造任务,建设汤汪中转站扩容提升改造工程。转运站整体外观如图 1 所示。此站建成后可视为环卫综合体,将其他垃圾压缩中转、厨余垃圾预处理中转、可回收垃圾分拣打 包、大件垃圾破碎处置等多项功能融合汇总,提升了处置的集约化、高效化,减少对环境的影响。此站 将成为目前扬州市最先进、最智能化的环卫综合体。其服务范围为扬州市东南片区的南部,主要包括文 峰街办、汤汪乡全部行政区及曲江街办南部区域,主要处理对象为辖区内居民的生活垃圾,服务人口约 40 万人,设计垃圾处理量为 450 t/d,其厨余垃圾日处理量可达 90~100 t,占比约为 20%;可回收垃圾日 处理量可达 25~35 t,占比约为 5%;有害垃圾日处理量总占比约为 0.1%。
【技术/案例原理及技术路线】

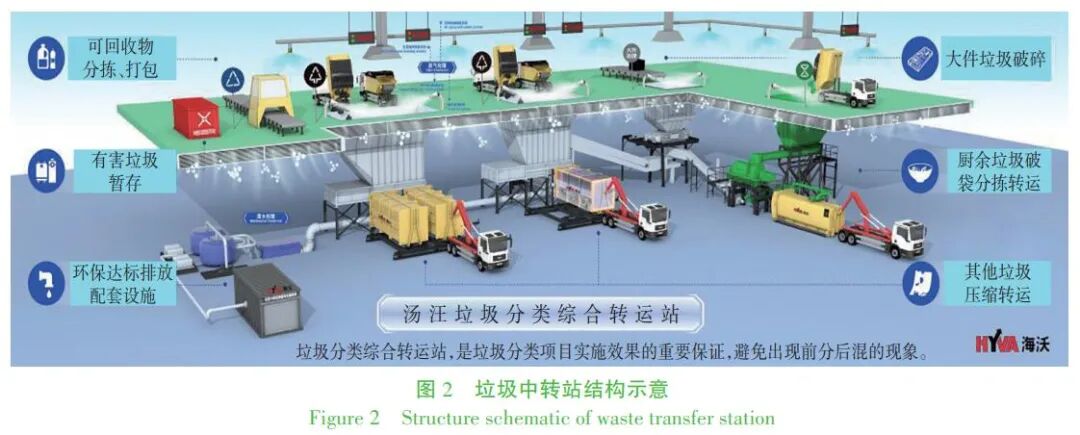

随着扬州市广陵区东南片区的打造,将汤汪垃圾中转站扩容升级为中型垃圾中转站,符合环卫发展 趋势,使中转站设置化零为整。该综合体占地面积约 1 hm2 ,总建筑面积约 4 700 m2,其中转运车间地上 为 1 258 m2,地下为 1 998 m2,最大化节约土地使用,提升中转能力,提标垃圾中转质态。该中型站的建 设能够辐射文峰街办、汤汪乡、曲江街办南部垃圾清运范围,服务半径应能够满足新能源垃圾清运车辆 的运行距离、清运趟次及质量标准。图 2 为该垃圾中转站结构示意,其采用平进低出的处理方式,在地上一层设置倒料口,压缩箱设置 在地下,垃圾清运车在地上将其他垃圾倾倒至地下压缩箱,倾倒过程辅以负压抽风、喷淋除臭等措施, 杜绝了垃圾的散落和异味的外溢。

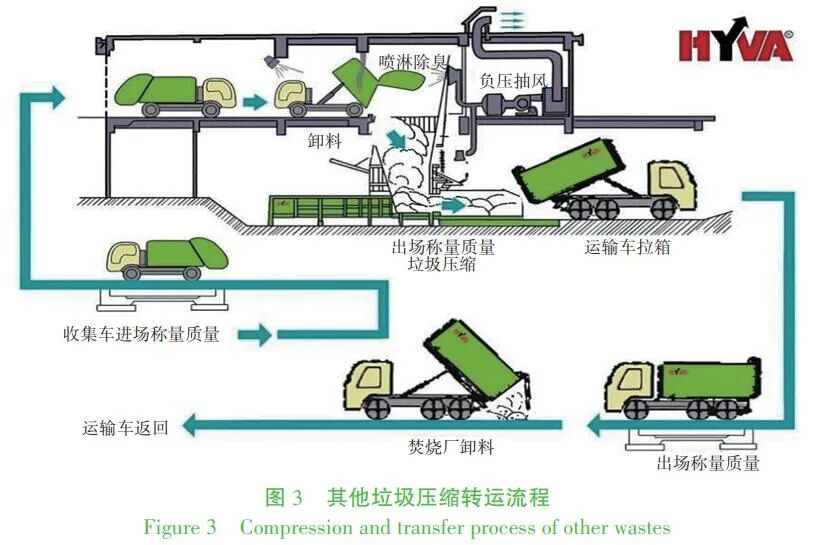

(1) 其他垃圾压缩转运流程如图 3 所示,其处理方式为水平直压+拉臂车工艺,极大程度地减少辅 助工作环节、避免操作员进入设备运行区域、减少站内人员配置,并增强设备的作业适应性,形成垃圾 压缩、垃圾转运、除尘除臭、监控调度等系统相互衔接、相互配套的有机统一。

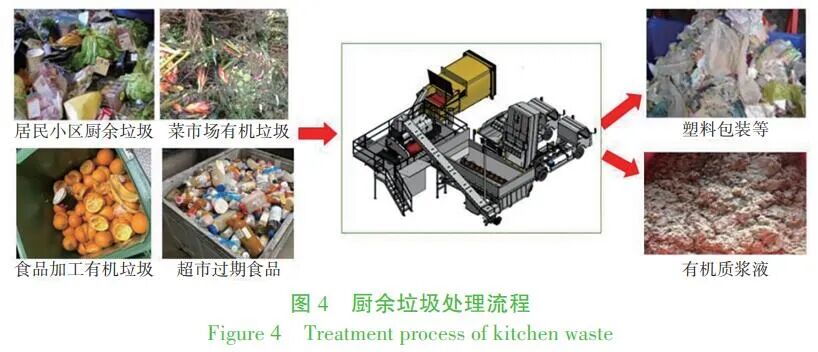

(2) 厨余垃圾处理流程如图 4 所示,其主要包含卸料槽、输送设备、有机质破碎筛分一体机、螺杆 泵、有机质浆液转运箱。专用收集车将厨余垃圾直接倒入卸料槽中,其中的厨余垃圾可以是单纯的厨余 垃圾也可以包含包装物。厨余垃圾通过卸料槽中的螺旋输送机输送至有机质破碎筛分一体机内,将厨余 垃圾进行破袋、筛分,输出的有机质浆液和非有机杂物分别由螺旋输送机送至收集容器内。非有机杂物 与其他垃圾一起压缩后转运至焚烧厂,有机质浆液转运到集中式处理厂厌氧发酵资源化利用。厨余垃圾 进站后即进行分选,出料装满箱后进行中转,平均停留时间为 1.5 h。厨余垃圾中的有机废水不在站内排 放,而是随浆液一起密闭运输至终端处理,减轻了转运站的环境污染,同时提高了后端有机物的利用率。
(3) 可回收物分拣机器人首先进入前端预分拣环节,智能分选设备配备视觉定位及传送带跟踪管理 系统,可对目标的形状、姿态进行识别并准确定位、抓取。智能分选后再次进入人工分拣平台对遗漏的 资源回收物进行分选,最终皮带尾端的物料通过转运箱运往其他垃圾车间。分拣出来的塑料、纸板等通 过打包机批量打包,方便后期存储和运输。
(4) 从家庭生活垃圾中分拣出来的有害垃圾通过专用运输车辆运到中转站进行分类暂存,达到一定 量后再集中运至有害垃圾处理厂。
(5) 废旧床垫、家具等大件垃圾通过双轴破碎机的剪切和撕扯被破碎成小块状物料,破碎后的物料 经下方出料斗进入出料输送机,出料斗与出料输送机之间为密封式衔接,防止粉尘泄露;经过前端预分 拣环节后,破碎后的物料由出料输送机输送至其他垃圾压缩机料斗,与其他垃圾一起压缩转运至焚烧厂。物料输送全程安装密封罩,确保整条输送线的密封性。中转站的污水产生量约为 50 t/d,经过设备处理后 达到 GB/T 31962—2015 污水排入城镇下水道水质标准中的 A 级标准,可接入市政污水管网排放。
【技术/案例特点】
(1) 系统工程设计理念先进、建设标准高,对压缩处理工艺配备的设备要求具备作业效率高、自动 化运作水平高、安全可靠性高、环境指标高 (噪音、振动、粉尘、污水、臭气等二次污染)、操作和管理 简单等特点。
(2) 符合环卫发展趋势,使中转站设置化零为整,最大化节约土地使用,提升中转能力,提标垃圾 中转质态。研究探讨村镇垃圾综合治理技术,为推进村镇垃圾综合治理的全面开展探索新路。
(3) 破解了前端“破袋”难题,居民前端分类投放环节厨余垃圾可不破袋投放,厨余垃圾通过卸料 槽中的螺旋输送机,输送至破袋筛分预处理一体机内,极大地节约了人工督察和清洗成本,方便居民投 放,有利于垃圾分类的深入开展。节约了后端预处理的成本,且分离出来的轻质物料,如塑料等柔性物 品对有机物无夹带,出杂干净,有机物损失小。
【长效运行模式与机制】
(1) 在垃圾转运站采用控制室自动集中控制,并能通过监视系统准确观察到所有作业点或面的工作 状况,实现对站内所有设备、工作点或面的全自动控制和监视,以及对站内作业车辆的全自动调度。
(2) 公司要求中转站管理人员必须持证上岗,遵守上下班时间,中途不得脱岗、溜岗,严格遵守安 全生产规章制度,熟悉中转站设备性能,确保站内外卫生,做到清洁整齐、无杂物。在中转站设备发生 故障时,及时上报修复。积极配合车辆运输驾驶员,认真填写转运车辆工作量日报表。
【经济、环境及社会效益】
(1) 经济效益:中转站总投资约 8 002 万元,由财政拨款解决,新站采用 22 m3分体箱,就地就近协 同处理与资源化利用,极大地减少了垃圾运输中转和处理费用。油耗成本降低 36%,人工成本降低 36%。
(2) 环境效益:转运站的作业设施大部分设置于地下,地上部分仍保持为城市绿地,绿化率可达 70%,既能提高土地利用率,又能保持周边生态环境。本站配套垃圾除臭除尘喷雾装置,利用植物提取液 将臭气分子吸附在液雾表面,植物提取液中的有效分子与臭气分子反应,将臭气和粉尘牢牢“锁”在转 运站内;产生的污水设备处理后达标,可接入市政污水管网排放。
(3) 社会效益:扬州汤汪地下转运站做到看不到场所、闻不到异味、听不到噪声,服务人口约 40 万人,设计垃圾处理量为 450 t/d,为后续全市覆盖绿色低碳型地下转运站奠定坚实基础。
