DMA分区计量辅助识别管网漏损
发布时间:2022-04-21 16:02:11 来源: 水悟空 作者:本站编辑 浏览次数:

国际水协将供水管网物理漏损控制方法总结成四个维度,即压力管理、快速及优质的维修、管道及附属设施管理、主动的漏损控制,其中快速及优质的维修是减少管道现有漏点泄漏水量的主要手段,本文分享了广东开平供水集团对一个小型DMA分区进行漏损管理时,针对最小夜间流量突增报警,完成漏点发现、定位和修复的真实案例。


01
DMA分区(港口东小区)基本情况


港口东小区(如图1)是一个工业园区,也是一个小型的DMA分区。小区为单路支状管网,主管使用DN150灰口铸铁管材,管龄20年,管长约1.5公里供水范围约1平方公里,以工商业用户为主,关联分表15户除总表流量计实现了远传,其他水表均为机械表,靠人工抄读。小区总表计量供水量约一般为300/d

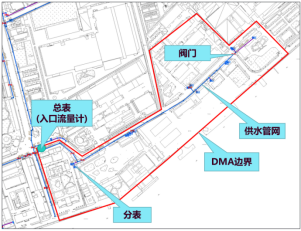

图1 DMA分区示意图


02
DMA分区合理的最小夜间流量估算


根据表计日供水量计算平均小时供水量:


300÷24=12.5(/h)


考虑到港口东小区为工业园区,居民用户较少,存在夜间开工现象,不适合按经验值核算合理的最小夜间流量范围,开平水司通过连续15天测得的最小夜间流量与日平均小时流量进行比较,并结合实地考查,选用比较法,如果夜间最小流量与日平均小时流量的比值(最小夜间流量分配系数)超过50%,即认为该区域管网可能出现异常,即夜间最小流量报警阈值设置为:


12.5×50%=6.25(/h)


港口东小区管网已经运行二十年,夜间供水压力偏高,开平水司将最小夜间流量的报警阈值设置为8/h。


03
DMA分区计量系统最小夜间流量突增报警


三川国德DMA分区计量系统持续对各DMA分区的流量、压力进行采集和分析,并对每天最小夜间流量进行监测,港口东小区最小夜间流量一般稳定在7至8/h,偶尔会有升高,但第二天即回落,基本上可以认为是合法的夜间用水量变化导致最小夜间流量的正常波动。


1月26日最小夜间流量突增到17.5/h,之后两天虽有回落,但连续10多天基本都保持在15/h上下(如图2),已经持续超过报警上限8/h。系统自2月2日开始连续进行报警,并自动派发查漏工单(如图3)。

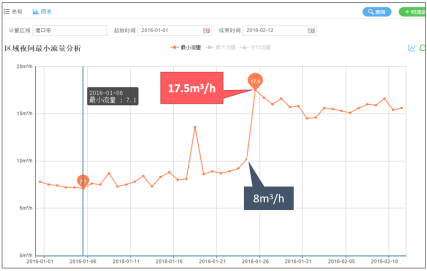

图2 最小夜间流量突增曲线



图3 微信报警通知及DMA分区计量系统报警通知


04
DMA分区查漏工单处理


开平水司控漏小组接到报警通知后立即对可能造成最小夜间流量突增的原因进行分析并有针对性地进行排查,经过一个多月的努力排除了诸如入口流量计计量误差、存在新接水用户、发生爆管明漏的可能。


为进一步核查是否存在用水大户夜间用水突增,开平水司3月20日和23日两次对小区全部水表用户进行特抄。根据特抄记录,小区连续3天的用水量为 704,供水量为1536,即:


平均日供水量:1536÷3=512(/d)

无收益水量(NRW):1536-704 =832()

产销差率(NRWR):832÷1536×100%=54.2%


如此高的产销差率,且最小夜间流量突增,基本排除了合法用水量突增的可能。


考虑到一个多月检漏未果,水司决定通过逐级关阀测试缩小查漏范围。通过逐级关阀测试,最终发现可疑漏点在平丰纺织公司附近。控漏小组即安排人员对此区域进行重点检漏,于3月26日实现第一个漏点定位并修复(如图4),此时最小夜间流量下降到13/h,依然高于报警阈值,应该还有漏点待确认。

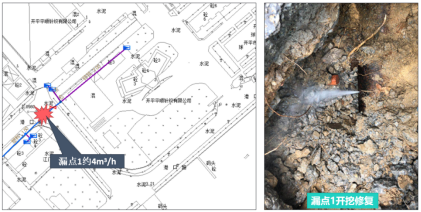

图4 漏点1位置和修复前照片


探漏人员反复对供水管线进行检漏,最后根据管网图将漏点锁定在平丰纺织公司仓库内。这个仓库为简易厂房,建在了配水管线上方,导致仓库内部的供水管线成为此次检漏的盲区。开平水司控漏小组反复与厂方沟通,最终得以进入仓库进行检漏,并于检漏当天(4月10日)确认漏点位置并修复,最小夜间流量下降到7/h,基本恢复到报警前的水平,如图5所示。

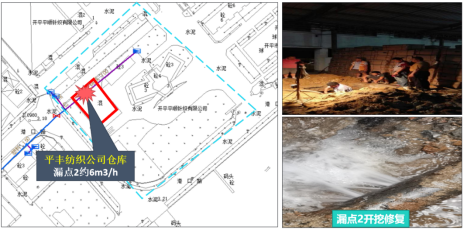

图5 漏点2位置和修复前照片


为进一步巩固控漏成果,开平水司随即对平丰纺织公司开展了迁管改表业务,将表前管迁到厂区外,同时将机械水表改造成电磁流量计,迁管改表后小区最小夜间流量下降到3/h,如图6所示:

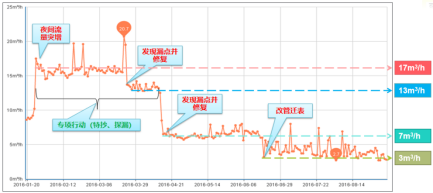

图6 控漏前后最小夜间流量变化曲线



05
DMA分区控漏效果


迁管改表后一个月,港口东小区月销售水量增加了1300,经核算每日用水量为253/d,日供水量到255/d,无收益水量为2/d,产销差率为0.78%。

根据日供水量计算平均小时供水量:

255÷24=10.6(/h)

合理的最小夜间流量按平均小时供水量50%进行核算:

10.6×50%=5.3(/h)

结合当前最小夜间流量为3/h,开平水司将最小夜间流量的报警阈值调整为5/h。



06
工作总结


得益于开平水司完整的管网图和扎实的探漏工作,在第一个漏点修复后,将最后的漏点锁定在一个公司的仓库内,将挖掘机开进一个正在运营的公司仓库进行开挖,没有十足把握和坚定的控漏决心是很难办到的,而这个信心就是来自于DMA分区计量系统准确的实测数据和前期地毯式的检漏工作。
