广东省广州市1000吨/日污泥水泥窑协同处置项目
发布时间:2019-10-11 00:00:00 来源: 刚刚话生活 污泥研究所 作者:本站编辑 浏览次数:

前文我们提过,广州市污泥的最大处理处置企业是 清远绿由环保科技有限公司,不过由于该项目不在广州,故计划待梳理到 广东省清远市 时再单独介绍。


本文的猪脚是广州市本土项目广州市珠江水泥有限公司




企业背景



广州市珠江水泥有限公司 是一家由华润水泥控股有限公司(01313.HK)之全资子公司 华润水泥控股(香港)有限公司 参股的合营公司。


看到“华润”二字就不陌生了。


没错,就是我在《江苏省苏州市常熟市822吨/日污泥干化掺烧项目(二)》中提到的央企排名第47位的副部级企业 华润(集团)有限公司


它间接持有 华润水泥控股有限公司68.72%的股份。


华润水泥控股有限公司 2018年度的綜合營業額為3879150万港元。


华润水泥控股有限公司 於二零一八年十二月三十一日,經營九十五條水泥粉磨線及四十五條熟料生產線,水泥及熟料的年產能分別為8,330萬噸及6,130萬噸。我們亦 擁有六十座混凝土攪拌站,混凝土年產能為3,630 萬立方米。

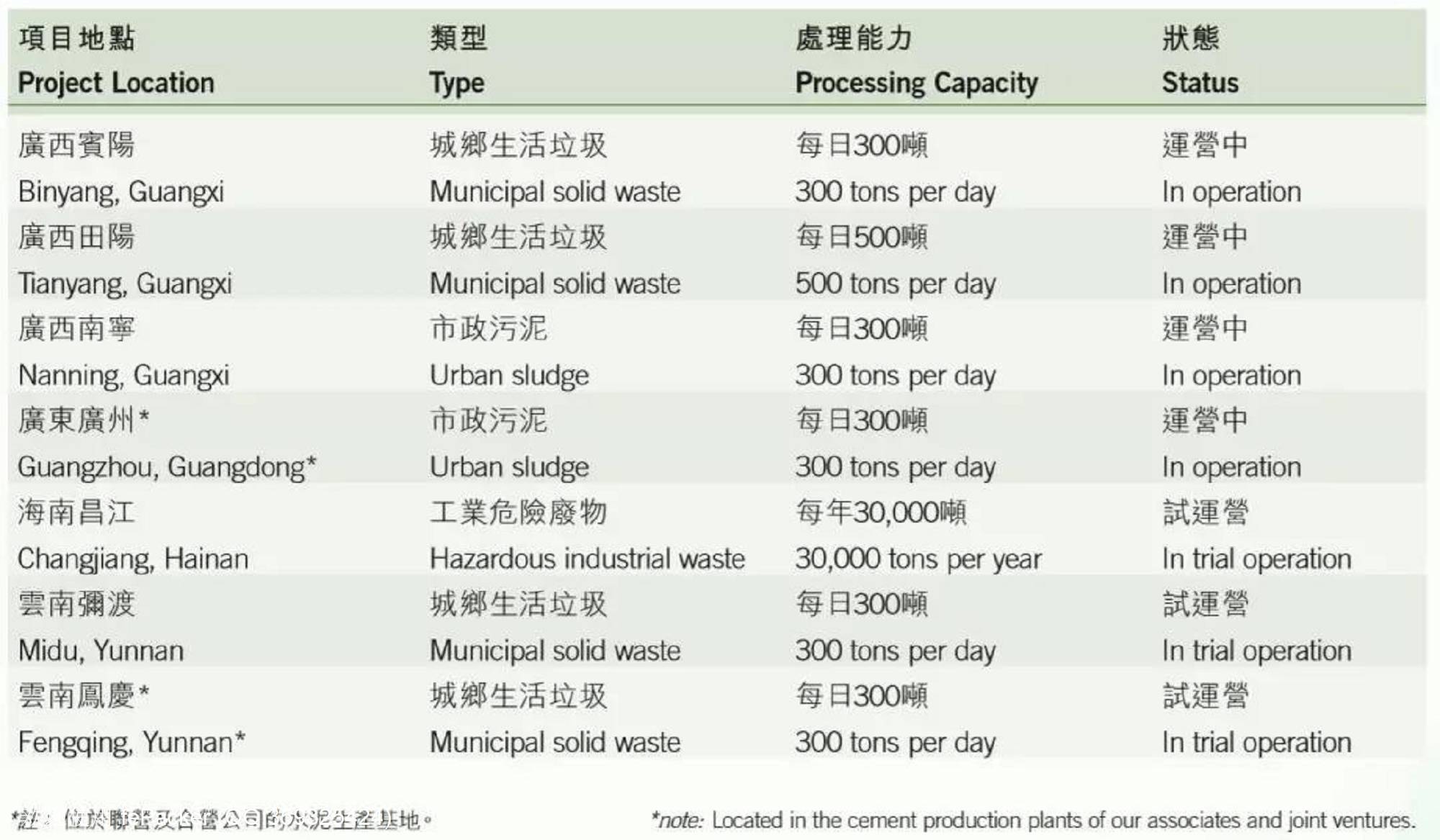

华润水泥控股有限公司 旗下参与协同处置的项目还包括:


其中,2018年全年,协同处置生活垃圾量166000吨(约合454.79吨/日)、污泥量49300吨(约合135吨/日)、危险废物8700吨(约合23.84吨/日)。


而且,这还不包括联营公司和合营公司的产能。


广州市珠江水泥有限公司 的另一家合营的参与方是德国海德堡水泥集团(Heidelberg Cement)


它是全球最大的水泥制品生产商之一,在水泥、混凝土及建筑材料领域处于世界领先水平。是全球第一大骨料制造商、第二大水泥制造商、第三大预制混凝土制造商。在全球60个国家拥有63000名员工,生产基地将超过3000个,水泥厂将达到156个,水泥年产能将达到1.97亿吨,预拌混凝土搅拌站点将超过1700个,骨料采石场超过600个。




水泥窑项目



广州市珠江水泥有限公司位于 广州市花都区炭步镇猫头岭。


据2016年10月 广州市环境保护科学研究院 发布的《广州市珠江水泥有限公司干化污泥最终处置项目环境影响报告书(公示稿)》显示,该项目建有规模为干法5000吨/日熟料生产线。


现有水泥生产能力220万吨/年,熟料生产能力168万吨/年。

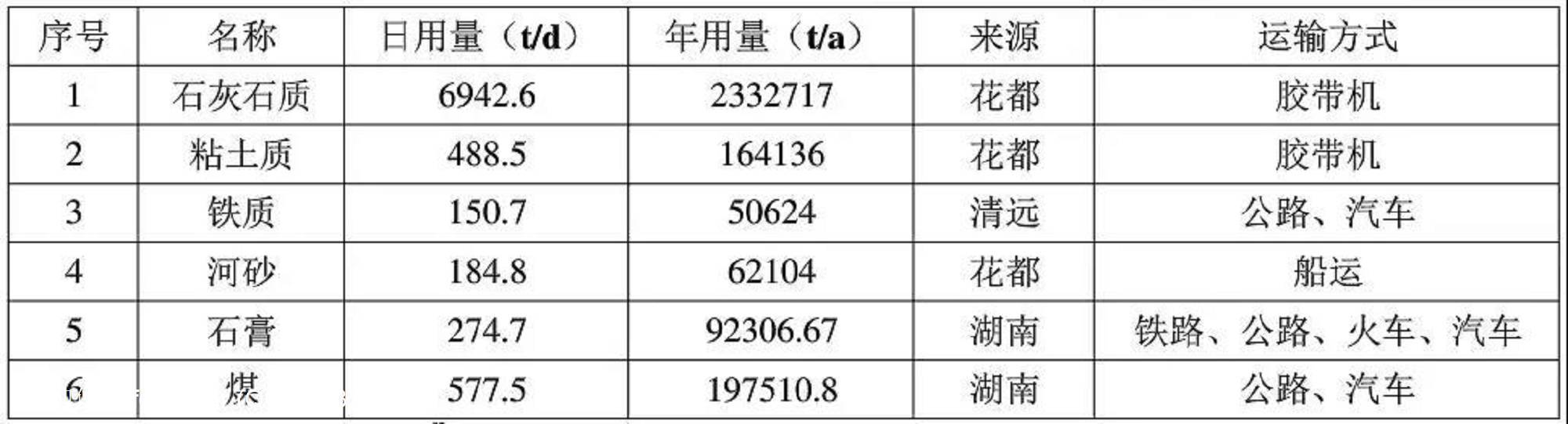

项目主要的原辅材料包括:

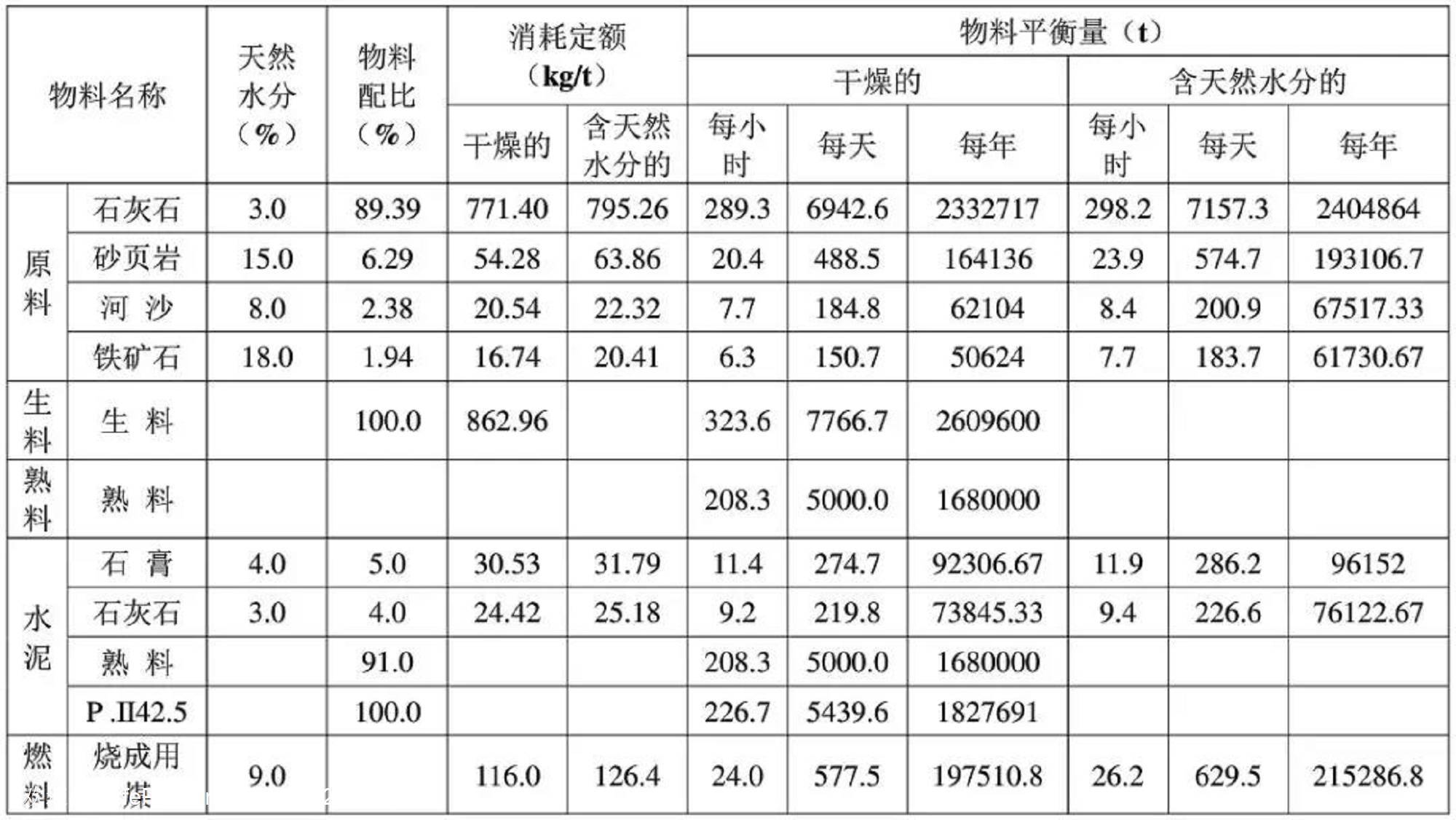

水泥生产的物料平衡如下:

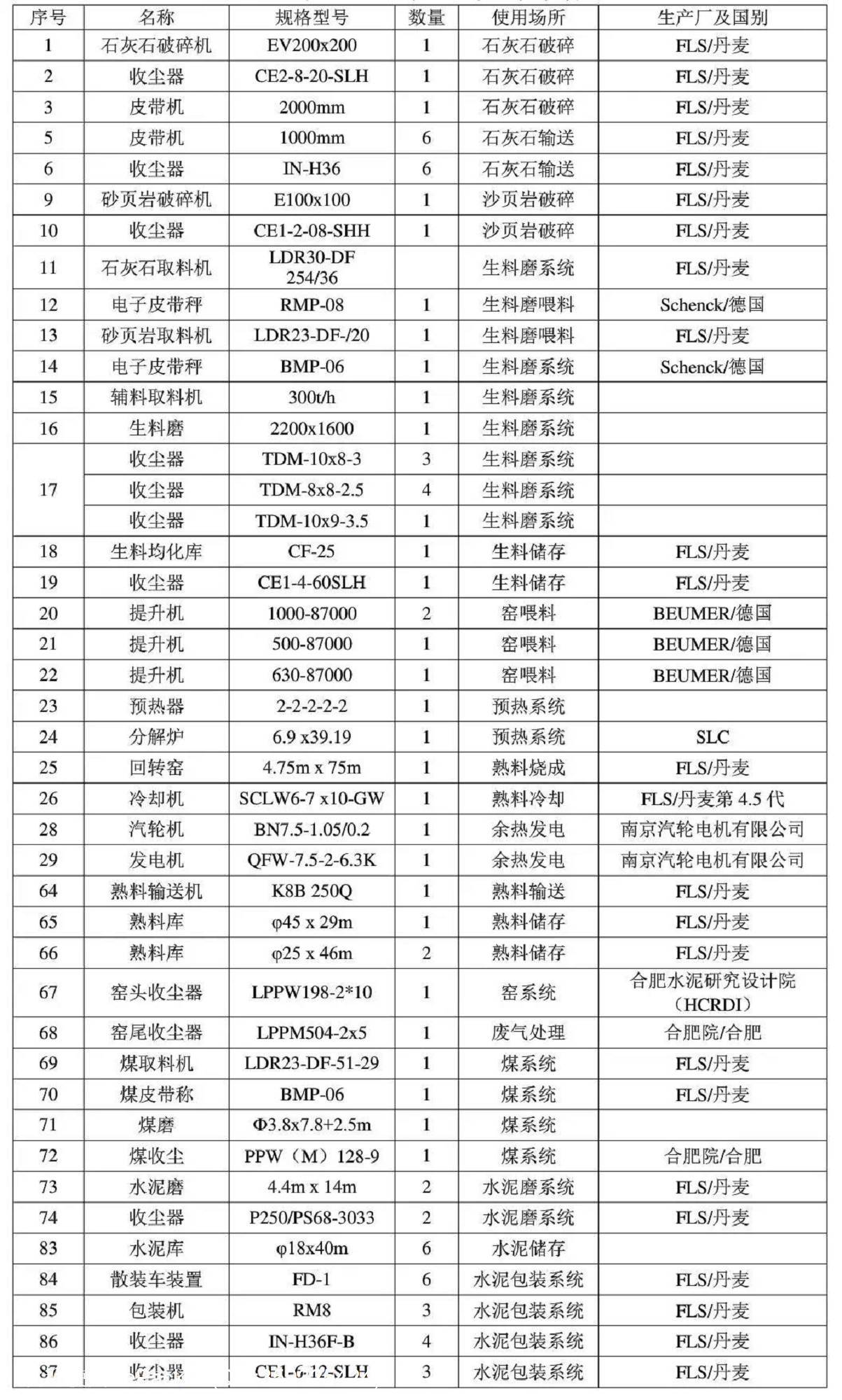

厂区主要生产设备包括:


水泥生产工艺流程:


  1. 石灰石、砂页岩预均化;

  2. 石灰石、砂页岩、铁矿粉等原料配料;

  3. 原料粉磨:原料调配站的物料输送至静态选粉机,选粉后的粗颗粒提升至辊(gun)压机挤压后再送入静态选粉机,选粉后的细颗粒进入高效动态选粉机;高效动态选粉机选粉后的粗粉回到辊压机,细粉通过旋风筒收集并送入生料库;

  4. 生料均化库及窑尾喂料;

  5. 原煤预均化;

  6. 煤粉制备:原煤经原煤仓底皮带秤计量后,进入风扫式煤磨内进行烘干和粉磨,烘干热源来自窑尾废气,煤粉收集至煤粉仓,据需要送入窑头和分解炉燃烧;

  7. 窑尾预分解系统:预热器是预分解系统的重要组成部分,主要由旋风筒、连接管道、下料溜管、锁风翻板阀等部件组成,预热器系统为成套引进的丹麦史密斯公司采用带五级双系列余热、SLC喷腾离线分解炉系统,系统分为窑列和炉列,来自均化库的生料经五级旋风预热器和分解炉预热、预分解后入窑煅烧。出预热器气体经窑尾高温风机排出进入生料磨和煤磨作为烘干热源;

  8. 烧成窑中及窑头:

    预分解后的生料进入三挡支撑回转窑内煅烧成熟料,熟料烧成热耗765-770.48kCal/kg,回转窑以烟煤为燃料;

    生料在回转窑中煅烧,石灰石受热分解成氧化钙和二氧化碳,氧化钙与砂页岩的主要成分二氧化硅反应生产水泥的主要成分硅酸二钙和硅酸三钙;

    高温熟料从回转窑进入篦(bi)冷机,由蓖板下鼓入的冷空气急速冷却后送入熟料库;

  9. 熟料储存;

  10. 水泥粉磨:熟料、石膏、混合材等按比例配料,经称重、辊压机挤压、打散分级后送入球磨机,出磨物料经高效选粉后随气流进入高效脉冲收尘器内,手下的粉尘即为水泥产品;

  11. 水泥储存及散装;

  12. 水泥包装及发货;


工艺流程及产污环节:


污泥最终处置项目




本项目设计处理污泥量300吨/日,进场污泥含水率33.6%,约合含水率80%污泥1000吨/日。


项目总投资3000万元。

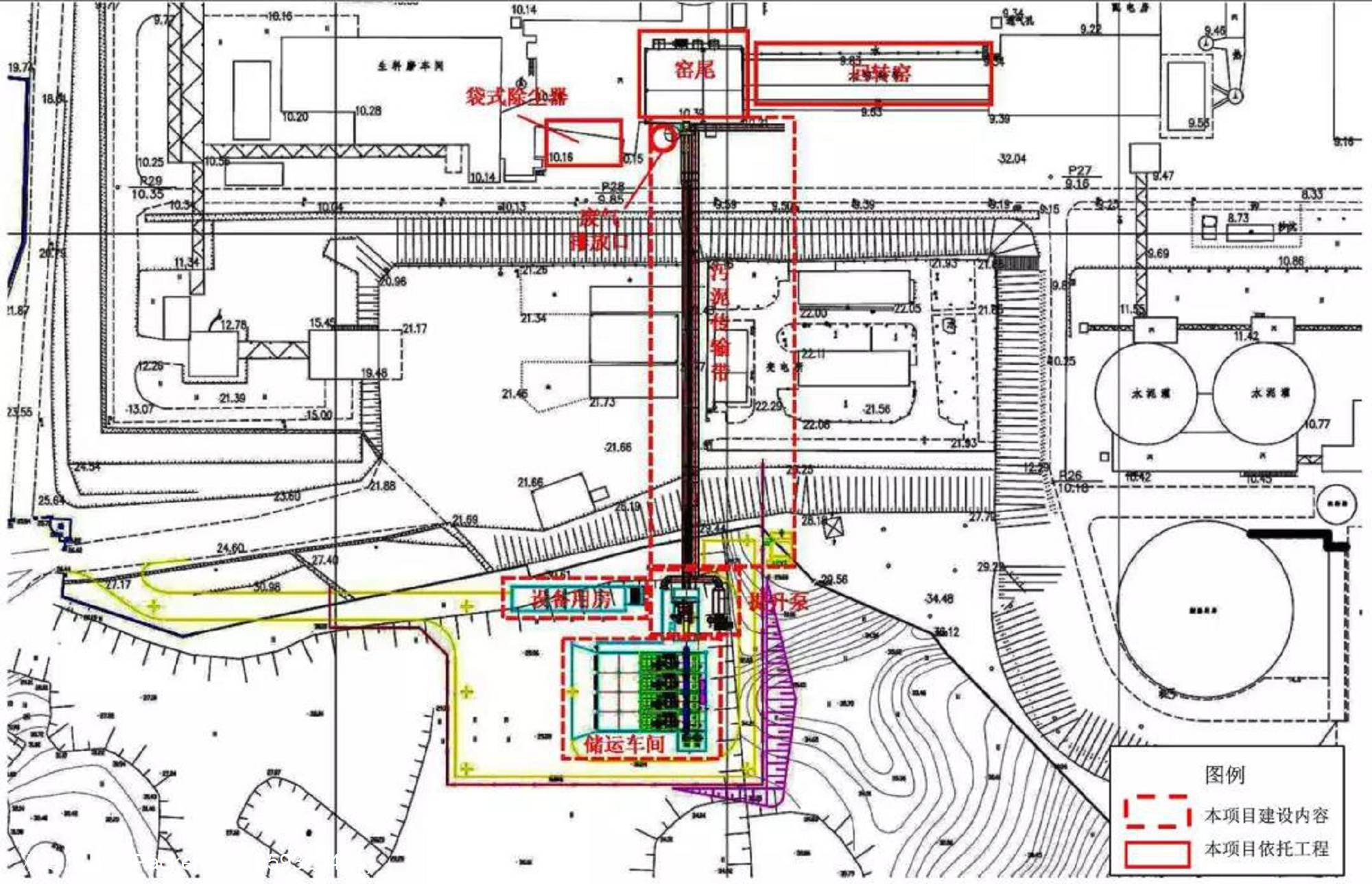

项目平面布置图如下图所示:


项目设置地下接收储存仓4套,单仓大小10(长)*4*4米,储存量150吨,仓底设置了滑架卸料装置。


污泥经破碎后由皮带输送机定量送入分解炉,臭气收集后送入回转窑。

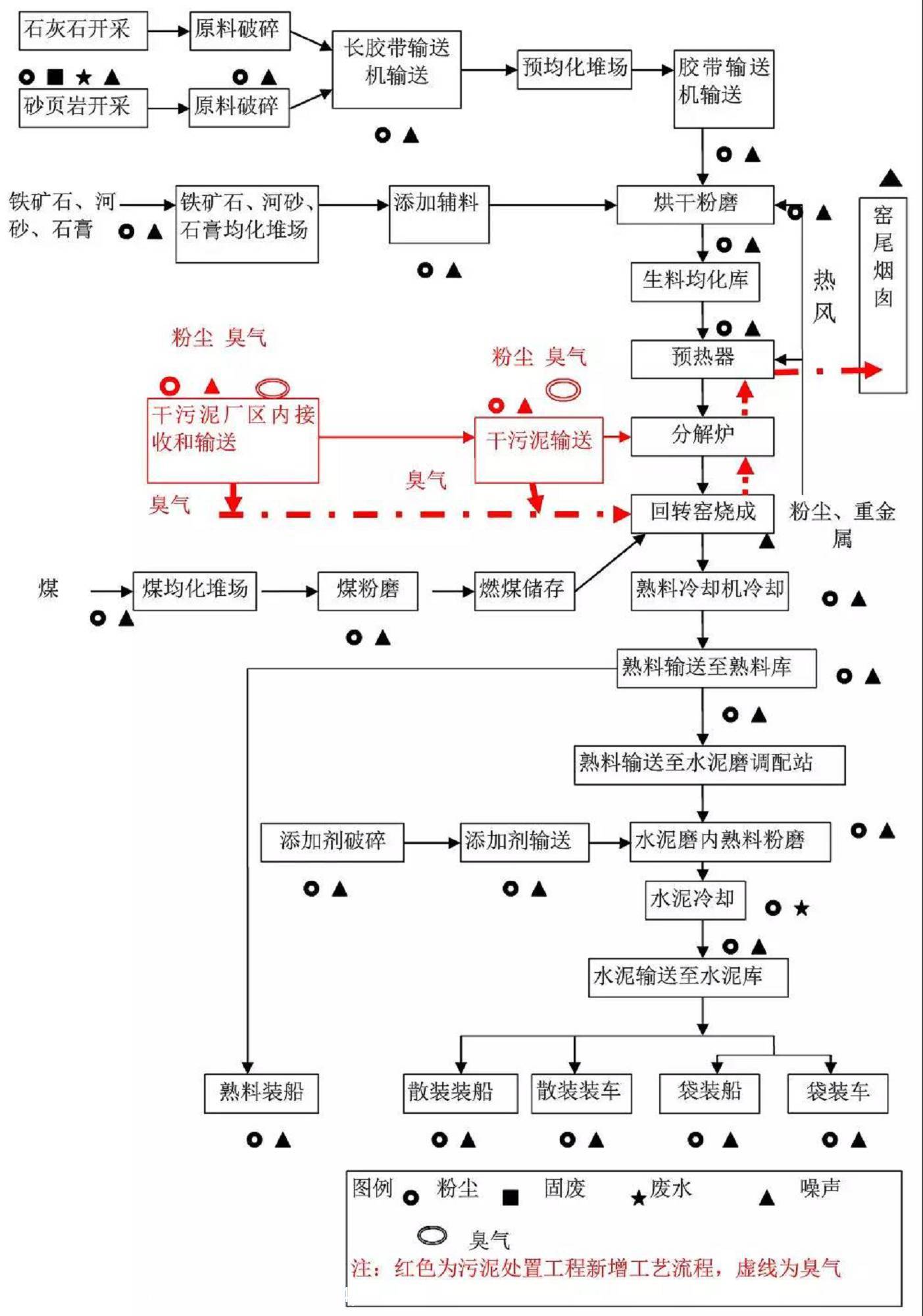

结合污泥后的工艺流程图如下:


水泥窑处置城市干化污泥的优势包括:


  • 1500摄氏度的超高温度,有机物分解彻底;

  • 950摄氏度以上的高温停留时间长达长达10min;

  • 水泥回转窑热惯性大,焚烧状态稳定;

  • 碱性环境氛围;

  • 投资低;


整体上来说,相比于水泥,污泥灰渣氧化钙含量较低、二氧化硅含量较高,其他成分的含量也很接近,因此掺烧路线确实合理。


不过它也会给水泥厂带来一些困扰,比如臭气逸散、重金属稀释、水泥品质下降等等。


不过我觉得最值得担心的,还是水泥厂生产的稳定性。


一方面,大拆大建的时代结束,水泥市场的需求大幅萎缩;


另一方面,水泥生产企业的粉尘、噪声等因素导致其并不适宜设置在人口密集区域。
