《深圳市水务工程信息模型应用统一标准》正式发布!
发布时间:2022-11-15 16:05:38 来源:本站原创 作者:本站编辑 浏览次数:

近日,深圳市工程建设地方标准《深圳市水务工程信息模型应用统一标准》(SJG 123-2022)由市住房和建设局、市水务局联合批准发布,将于2022年12月26日起实施。

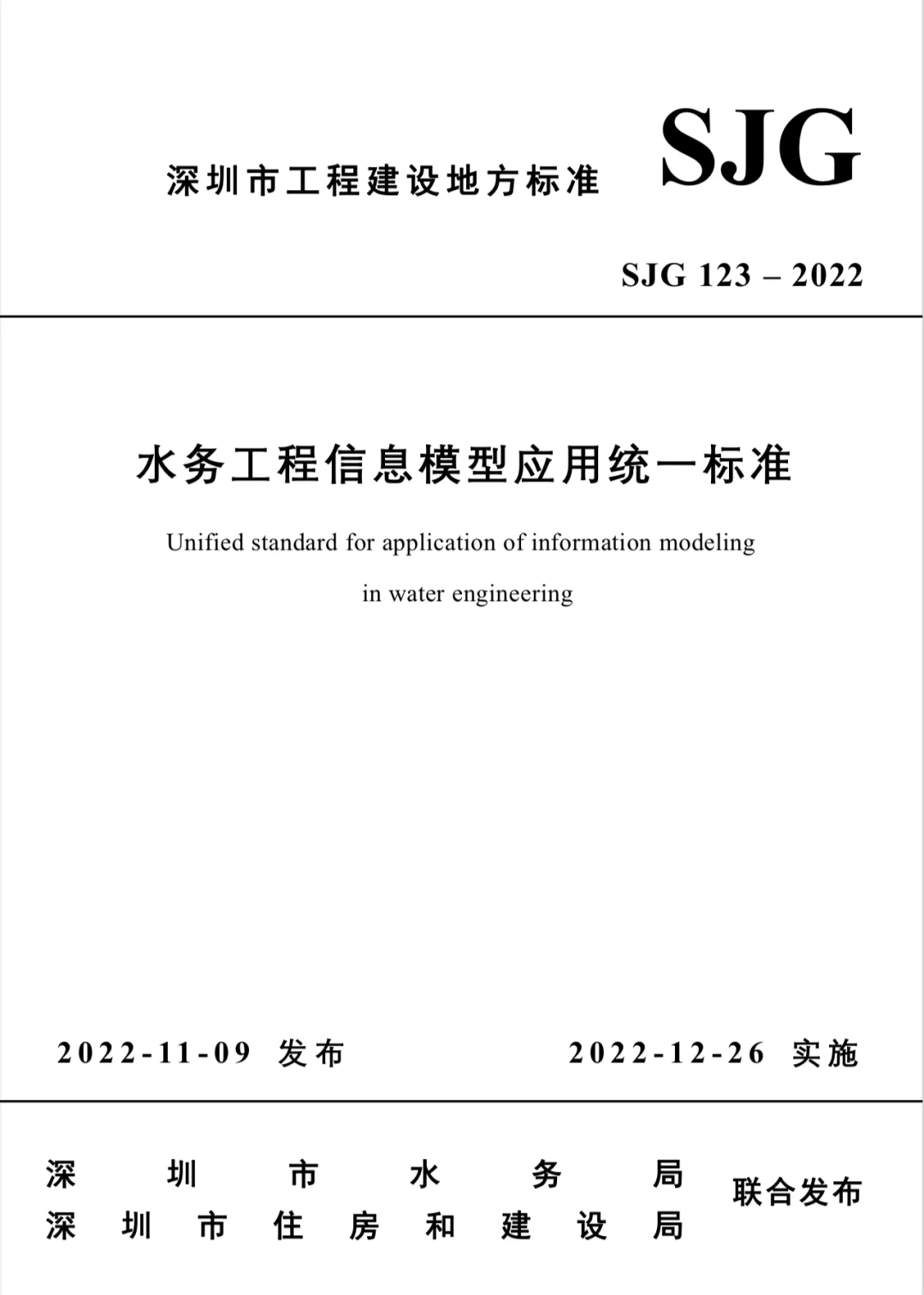

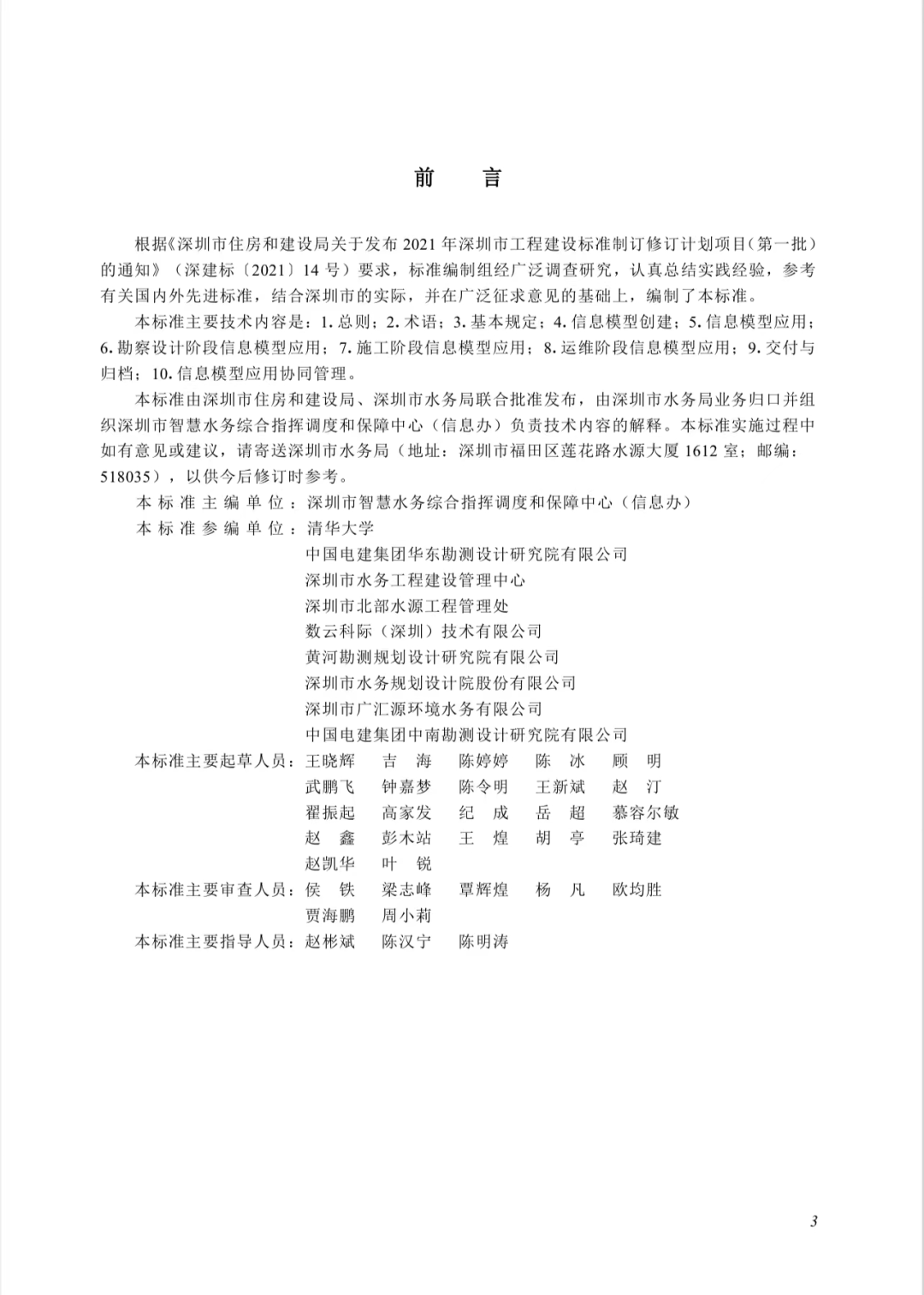

△ 封面及前言

该标准由市水务局牵头,会同清华大学等单位共同编制而成。作为深圳市首部水务工程领域BIM实施标准,该标准为深圳水务工程BIM技术普及应用提供了基础方法和操作指引,将有力推动深圳市水务工程领域BIM技术应用能力和应用水平的普遍提升。

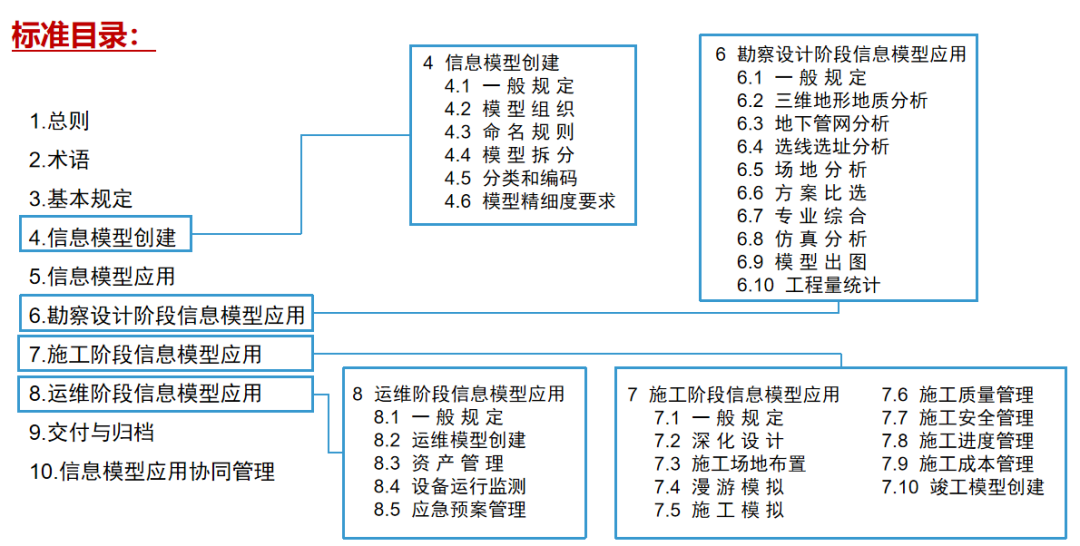

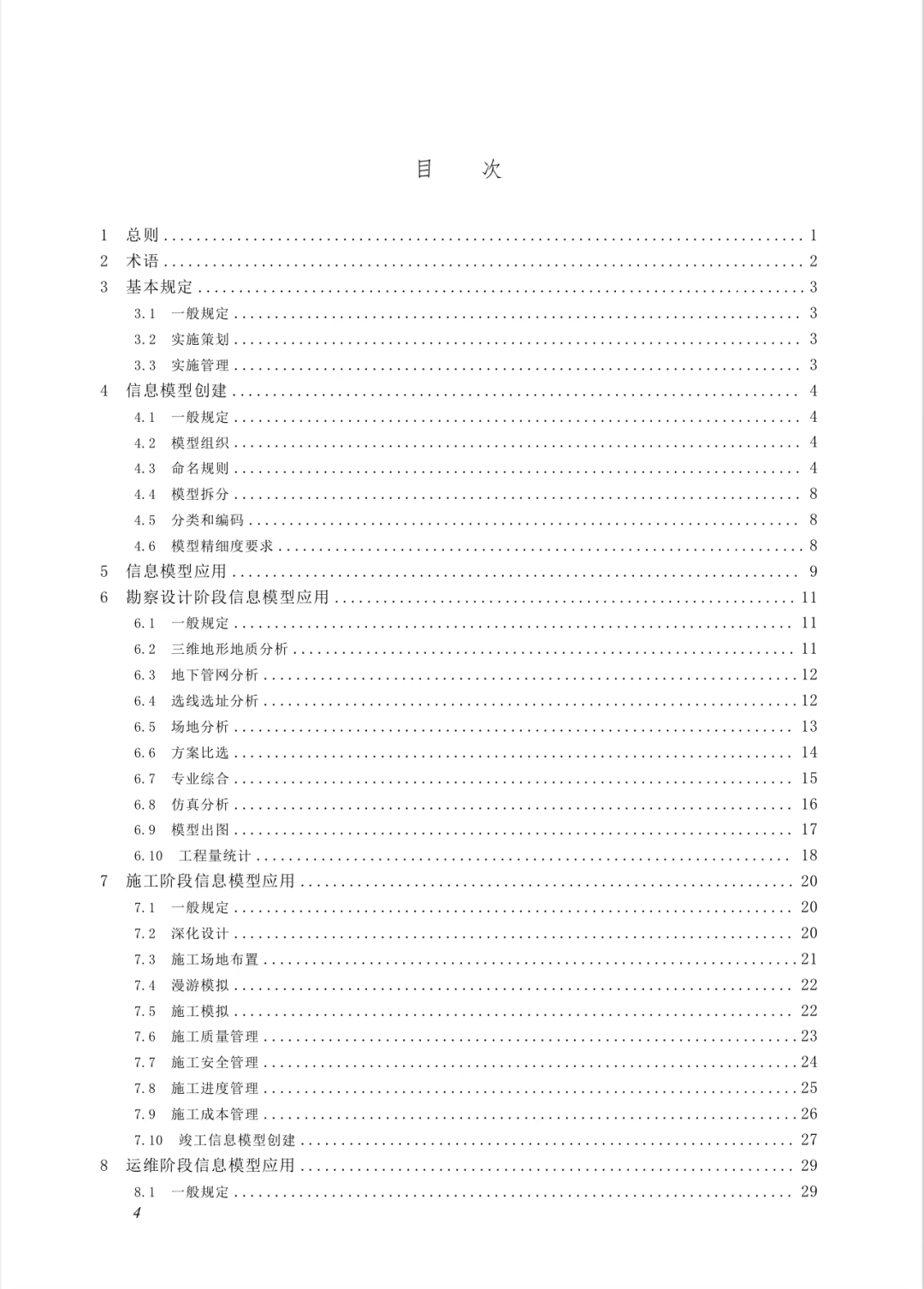

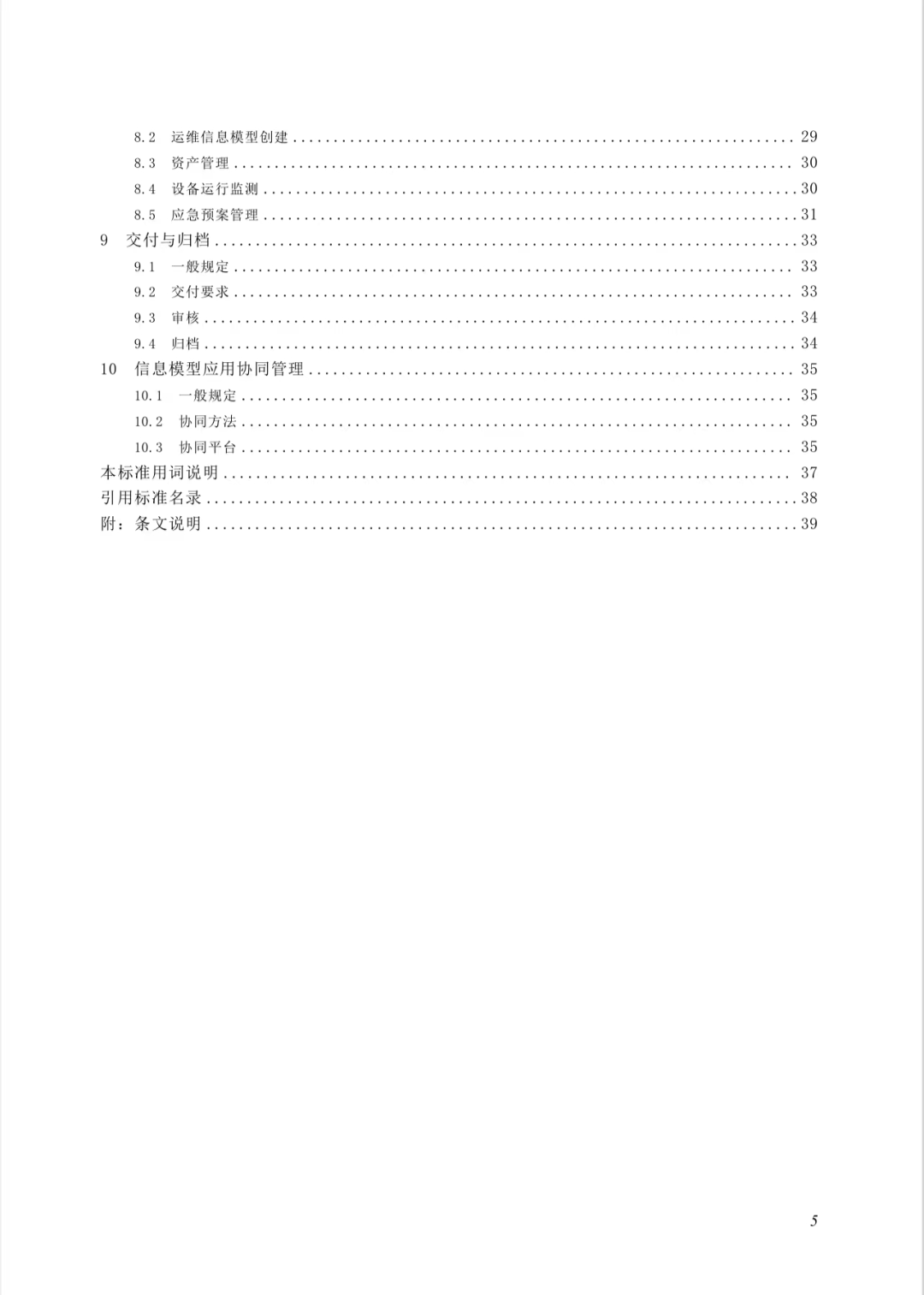

△ 目录





看到这里

也许一些朋友会有疑问:

水务工程信息模型应用统一标准

的主要内容是什么?

水务君这就带你一起来看!







编制背景



2020年7月,水利部等13个部委联合印发了《关于推动智能建造与建筑工业化协同发展的指导意见》,明确提出加快推动新一代信息技术与建筑工业化技术协同发展,在建造全过程加大建筑信息模型(BIM)、互联网、物联网、大数据等新技术的集成与创新应用。2021年12月,市政府办公厅印发《关于加快推进建筑信息模型(BIM)技术应用的实施意见(试行)》,要求新建政府投资和国有资金投资建设项目、重大项目、重点片区工程项目全面实施BIM技术应用。2022年6月,市水务局印发实施《关于加快推进水务工程建筑信息模型(BIM)技术应用的实施方案》,明确了2022-2025年水务BIM应用的时间表和路线图。


目前,深圳市水务局依托埔地吓水质净化厂三期、深汕西部水源及供水工程等多项重点工程深入探索BIM全生命周期应用,在设计质量提升、管理效率提高、社会效益形成等方面取得了一定成果。为进一步规范BIM技术在水务工程应用,促进BIM应用效益充分发挥,需编制《深圳市水务工程信息模型应用统一标准》,规范水务工程勘察设计、施工和运维阶段的BIM技术应用,明确各阶段的主要BIM应用内容和应用流程,促进水务工程精细化管理水平提升。





编制目的



01

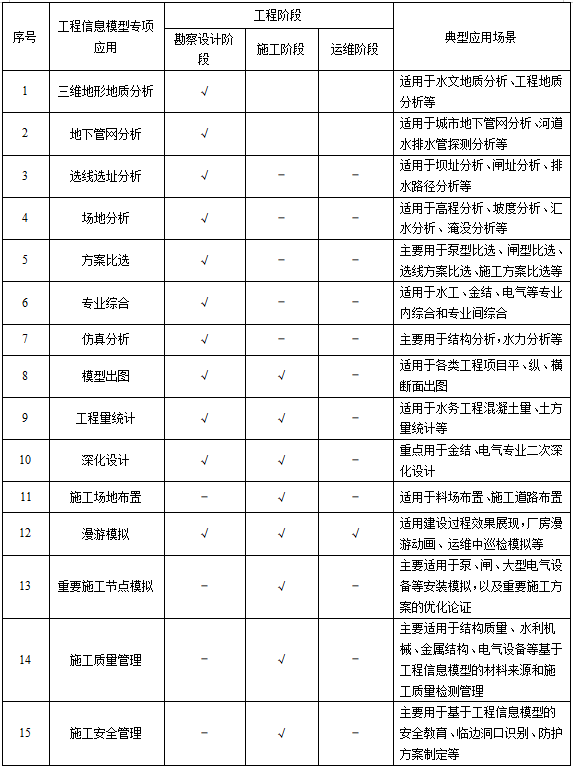

明确勘察设计、施工、运维阶段的BIM应用点清单

为各参建单位提供可参考的BIM应用点,明确每项应用点输入输出及价值,为各项目落实BIM技术提供实施路径,解决各水务工程BIM应用深度不统一的问题。

02
规范水务工程勘察设计、施工、运维阶段各BIM应用点的实施流程

提出BIM模型创建要求,提供通用的BIM技术应用流程图,增强BIM技术的可操作性,提升BIM技术应用规范性。





主要内容





总     则

本标准适用于深圳市新建、改建和扩建的水务工程勘察设计阶段、施工阶段和运维阶段信息模型的创建和应用。



模型创建

模型组织

与《深圳市水务工程信息模型交付标准》(试行)保持一致


命名规则

与《深圳市水务工程信息模型交付标准》(试行)保持一致


模型拆分

按专业、按工程对象、按功能系统、按工作要求等进行拆分


分类和编码

与《深圳市水务工程信息模型分类和编码标准》(试行)保持一致


模型精度要求

与《深圳市水务工程信息模型交付标准》(试行)保持一致


信息模型应用

同一应用点可用于工程不同阶段,根据不同阶段特点与需求应有所侧重和深化,应用点的侧重和深化应包含模型精度、专业技术要求和应用深度等方面。





勘察设计阶段BIM应用

——选线选址分析

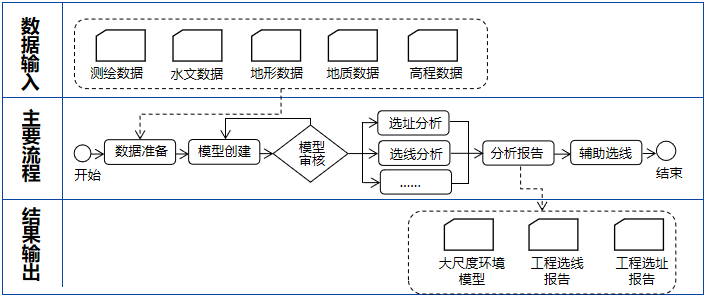

选线选址分析流程图


1
规范设计阶段基于BIM模型的选线分析流程

利用BIM技术的可视、参数计算和模拟功能辅助进行选线分析,确定最优线路和最佳选址。

2
明确选线选址分析作用

选线分析重点利用大尺度的遥感、地理信息数据,结合局地BIM模型数据,为选线提供决策支持。

3
明确BIM应用输出成果

大尺度环境模型、工程选线报告、工程选址报告等。



施工阶段BIM应用

——施工模拟

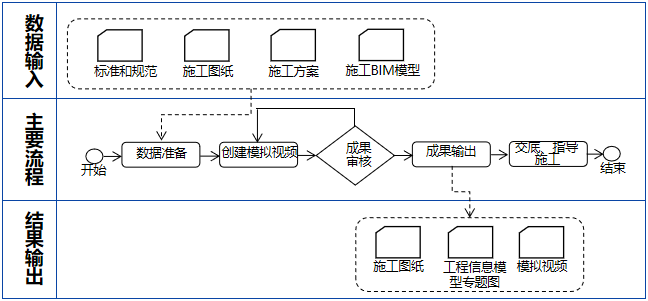

施工模拟流程图


1
规范施工阶段基于BIM模型的重要施工节点模拟流程

利用BIM技术对施工方案进行模拟优化,明确施工工艺、工序、工法,并基于模拟结果进行施工交底和现场施工指导。

2
明确重要施工节点模拟作用

对施工方案进行验证和优化,辅助施工方案论证,提升施工交底效率。

3
明确BIM应用输出成果

施工图纸、工程信息模型专题图和BIM模拟视频等。


运维阶段BIM应用

——资产管理

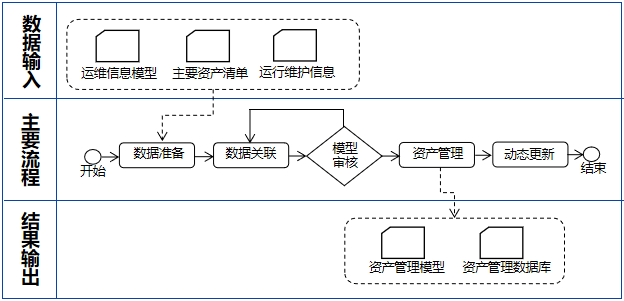

资产管理流程图


1
规范运维阶段基于BIM模型的资产管理流程

整理工程资产清单,并与运维BIM模型建立关联关系,实现水务工程资产信息的实时查询、动态管理、分析和评估。

2
明确资产管理的作用

对主要资产的定期维护、更换、检修等运维工作提供提醒服务。

3
明确BIM应用输出成果

资产管理模型、资产管理数据等。



这份立足于

水务工程BIM应用需求的标准

又有着什么样的特点?




1



全程应用





全生命期应用的理念将BIM技术应用贯穿水务工程勘察、设计、施工和运维阶段;



2



清单指引





清单形式明确水务工程各阶段主要BIM应用内容,明确BIM技术在水务工程各阶段可以解决的主要问题;



3



流程指导





为每项BIM应用配置了实施流程,明确主要的实施环节、主要参与方和职责、数据输入输出等,为BIM技术应用提供具体操作方法;



4



成果管理





数字资产建设、服务设施运维的角度强化对BIM实施成果的管理,明确各阶段BIM实施成果的归集要求,为发挥BIM实施成果的增值价值创造了条件。



来源:深圳市智慧水务综合指挥调度和保障中心(信息办)
