全国最独特的污水处理工艺——南宁琅东污水厂OCO工艺
发布时间:2024-06-05 09:56:25 来源:中国给水排水 作者:本站编辑 浏览次数:


OCO活性污泥工艺





小编说:

活性污泥100多年的发展后,演变出来的污水处理的工艺越来越多,很多工艺大家可能耳熟能详,比如SBR、氧化沟、MBR、MBBR、AO、AAO,甚至AOA、AGS、MABR等新工艺也是提及的越来越多。

但是有一个工艺,在国内应用的项目非常非常稀少,小编估计,很多水处理行业的人可能都没听过这个工艺——那就是OCO活性污泥工艺。


1. OCO工艺

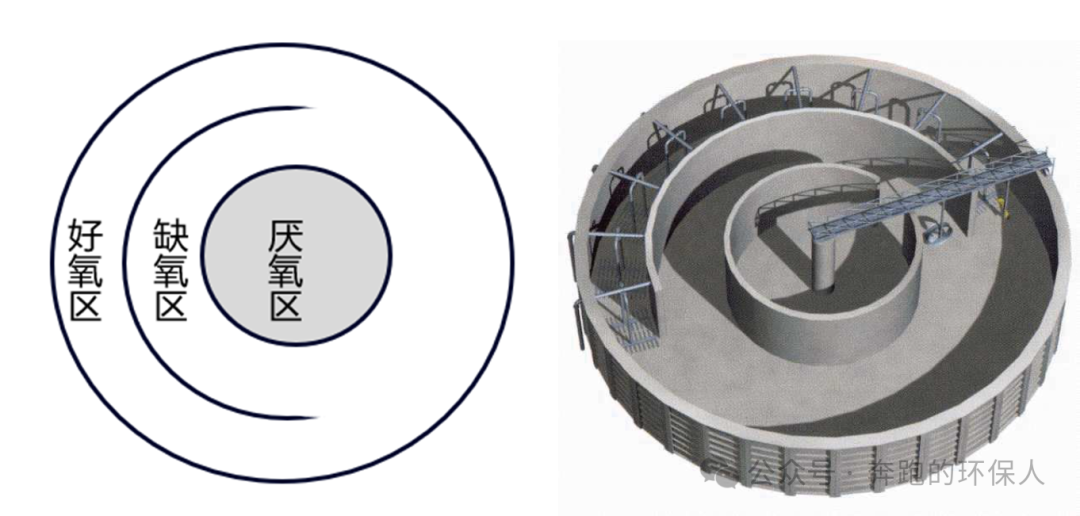

OCO工艺是苏伊士污水处理技术中一个专用于中小型城镇污水处理厂的活性污泥处理工艺,兼具改良A2O和氧化沟的特点,其特殊的池型和运行方式保障出水水质的同时,降低运行能耗。其生化池造型为圆形,中间为一个小圆,中间为C型隔墙,外圈也是圆形。整体造型呈OCO,因此得名。又名圆环套圆环工艺。




工作原理

  1. 经预处理的原水进入厌氧区,在厌氧环境下大分子有机物断链成小分子有机物

  2. 水溢流进入缺氧区,反硝化菌利用易降解有机物去除总氮

  3. 缺氧区与好氧区之间为一个半圆形隔墙,水流进入好氧区,在搅拌器的推动下流动,曝气系统间歇曝气提供溶解氧,微生物进一步降解有机物并去除氨氮

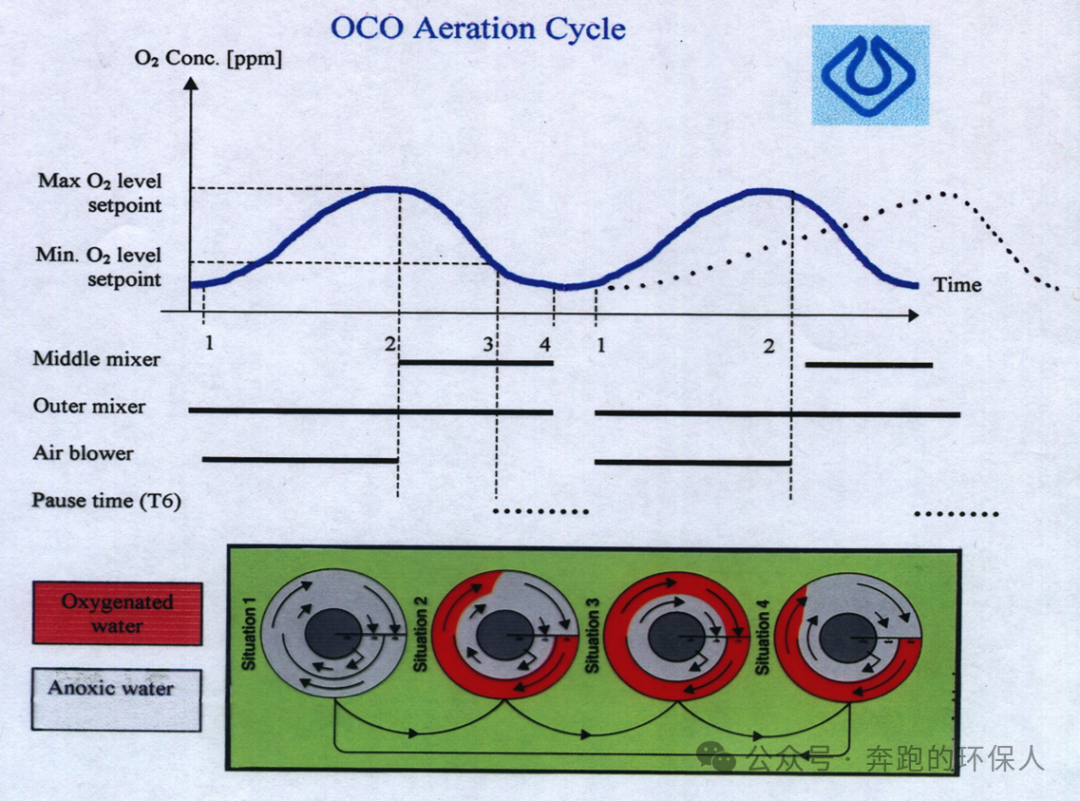

  4. 按照设定好的循环顺序控制曝气池中曝气及搅拌器的运行,增加水的湍流,水在好氧和缺氧条件的交替运行,起到硝化液回流(内回流)作用

  5. 最后进入二沉池进行泥水分离,部分污泥回流至厌氧区,剩余污泥外排处理






工艺优点

✅ 操作简单、运行能耗低

  • 全自动运行,对操作人员要求较低

  • 曝气头只需安装最外圈的一半即可

  • 厌氧池和缺氧池间歇性搅拌,好氧池间歇性曝气

  • 微孔曝气,氧利用效率高

 消化液回流比例高,回流能耗低

  • 消化液回流靠搅拌器的控制实现,无需回流泵

  • 特殊池型设计和搅拌器的循环工作能保证很高的内回流比,循环次数可达20-30次

  • 内回流的程度由预设程序完成,并由在线DO控制

✅ 容动态分配

  • 内回流的控制可改变好氧区和缺氧区的容积

  • 暴雨冲击时可将缺氧区调为好氧区运行

  • 夜间低负荷运行时可将好氧区用来脱氮





2. 南宁琅东污水厂一期



南宁市琅东污水处理厂(一期)工程1993年底立项,1995年5月通过可行性研究报告;1996年2月与法国得利满公司(现苏伊士环境科技)签订进口设备供货合同;1997年11月27日正式开工建设;1999年9月28日通水试运行,2000年2月份满负荷正常运转。

南宁市琅东污水处理厂位于南宁市中心南湖区东侧,滨湖路80号;该厂占地面积243亩,一期工程设计一级污水处理能力24万m3/d,二级污水处理能力10万吨/天。设计服务范围30.5平方公里,主要是南湖和竹排冲流域的南宁市市东北部市区,北到金鸡岭及邕宾公路,南到邕江边,西从邕武公路,望州路、人民公园西侧,穿过市中心到邕江大桥,东侧以公路外环线及柳沙园艺场为界,规划服务人口34.3万人。

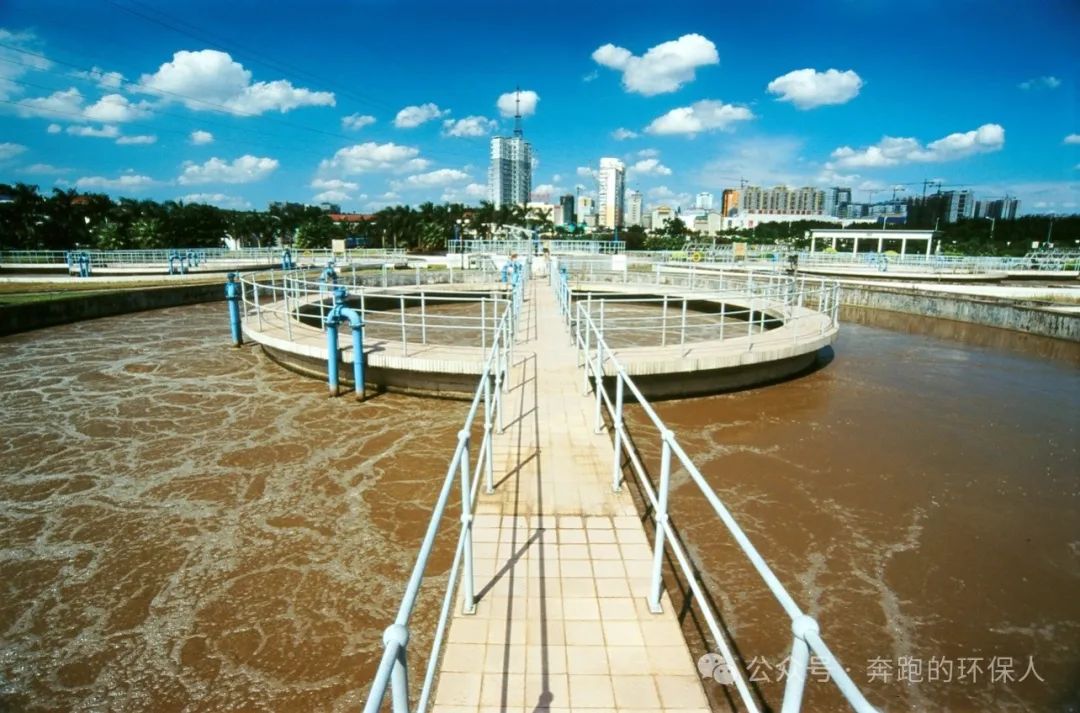

(图片来源:生态环境部网站)



南宁市琅东污水处理厂全套引进法国得利满水务公司(现苏伊士环境科技)最先进的水处理工艺设备,采用二级生物处理工艺的传统活性污泥法,并针对南宁市污水水质较淡的特点,在其核心部分曝气池的工艺中采用OCO工艺。

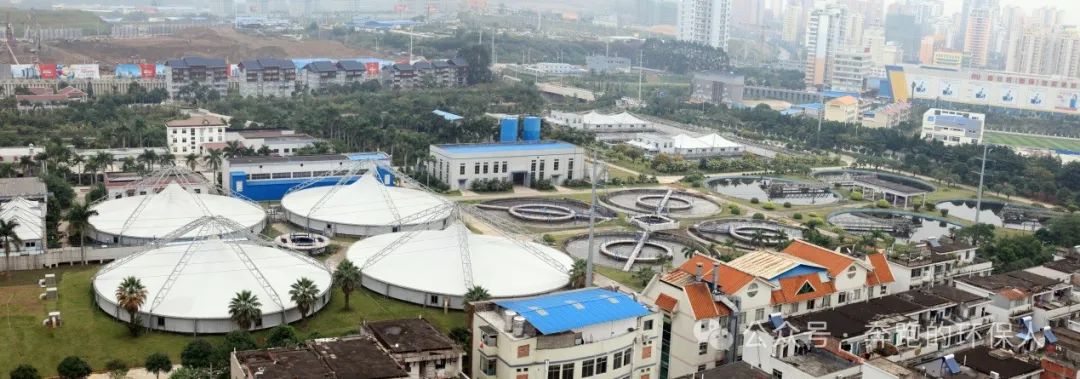

(图片来源:绿城水务)



项目业主:广西绿城水务股份有限公司

设计单位北京市市政工程设计研究总院有限公司

工艺提供:苏伊士环境科技(北京)有限公司(原得利满水处理公司)






设计进出水水质

进水水质:COD≤300mg/L

     BOD5≤150mg/L

     SS≤200mg/L

出水水质:COD≤60mg/L

     BOD5≤20mg/L

     SS ≤ 20mg/L



OCO工艺的一个主要特点是:好氧区与缺氧区之间的污水交换,即内回流不需泵送,以上两个区域之间有一段是相通的。两者之间的交换形式及量的大小是依靠搅拌器的控制来实施,因此节省能耗。当搅拌器运转时,湍流增强,好氧区与缺氧区混合程度增强,当搅拌器停止运转时,两区之间的混合程度较低。

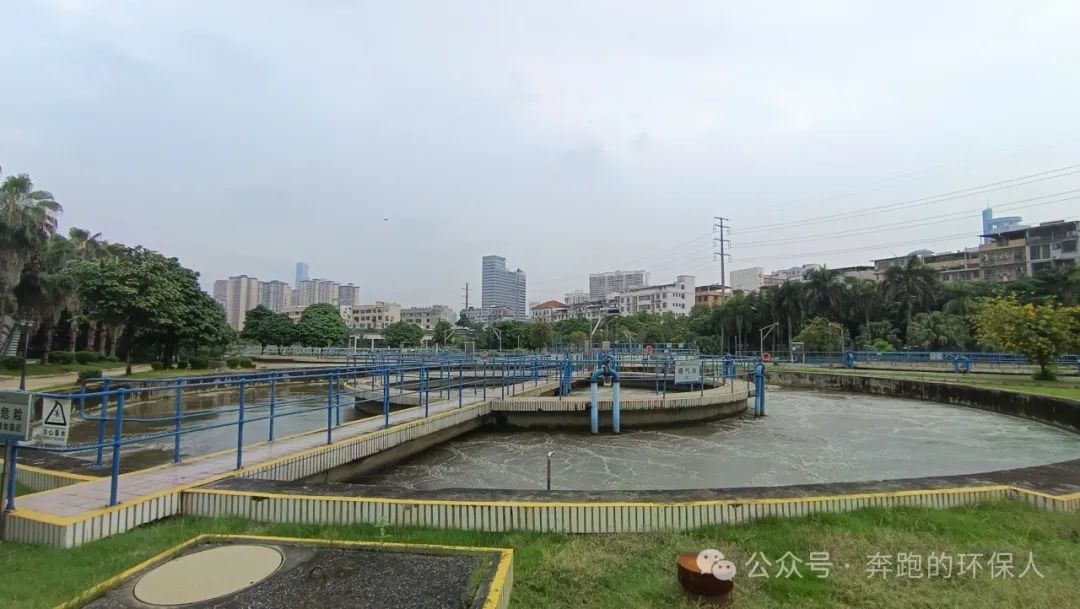

24年后(目前)运行情况

该污水厂共4座OCO生化池,4座二沉池,均为圆形池型,再加上初沉池也为圆形,很可能是国内圆形池子比例最高的污水处理厂了。目前仍在正常运行,出水水质满足一级A排放标准(二沉池投加了除磷药剂)。





3. OCO工艺在全球的应用

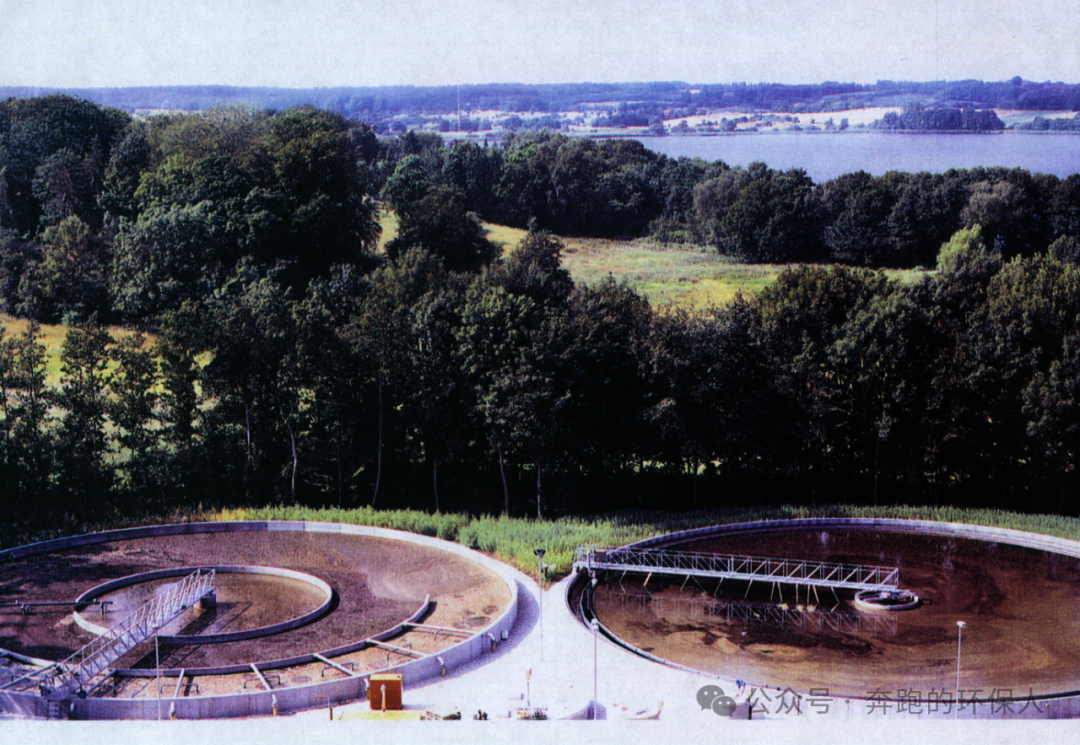

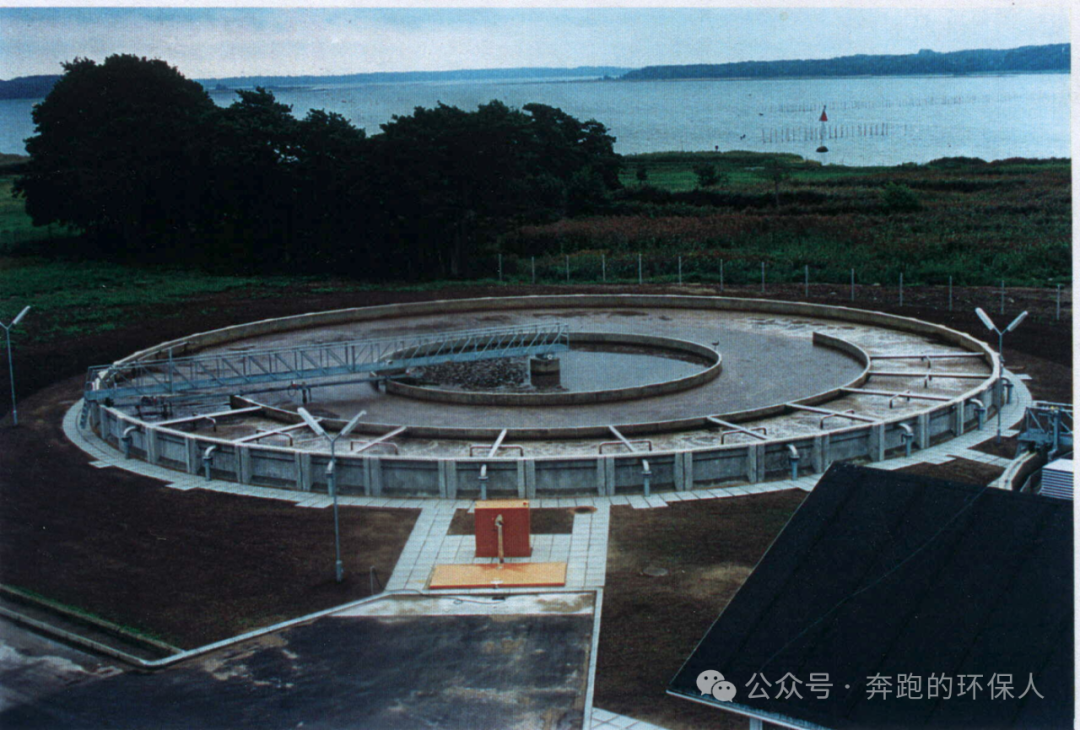

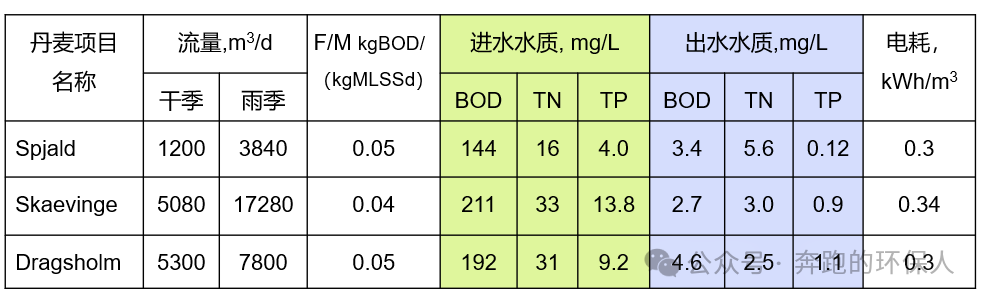

OCO工艺非常适合中小型城镇污水厂的应用,在欧洲有100多个案例。

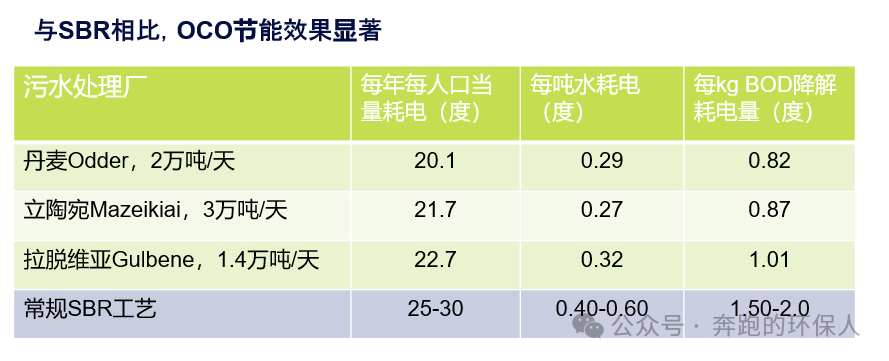

OCO工艺第一大特点是节能,相比SBR工艺,具有显著的节能效果。





写在最后:

污水处理工艺没有千千万,也有好几十样,很多最新的水处理技术,比如厌氧氨氧化、MABR、AOA、好氧颗粒污泥等工艺,也有项目落地了。但全国有且仅有一个应用的污水处理工艺,也是非常罕见了。


图片来源(刘智晓,吴凡松. 污水生化处理工艺发展阶段化技术特征及未来趋势[J]. 给水排水,2024,50(4):12-22.
