漏控技术分享-供水管网压力精细化管理的探索与实践
发布时间:2022-07-04 15:12:40 来源:城镇供水管网漏损控制实训基地 作者:本站编辑 浏览次数:

城市供水和人民生产生活息息相关,是城市经济发展和振兴的基本保障。城市供水应保证水质优良和水压充足,才能满足用户正常生产生活的需求。作为供水企业,供水水压是否达到规范要求,压力是否稳定,也是体现企业管理水平和经营效益的重要指标之一。


压力管理的重要性

随着居民区的不断扩建与改造,楼房层数不断加高,加之供水系统和设备日益老化,管网供水压力不足的问题将更加突出。


压力管理通过加装调压设备,可在保证用户正常用水的前提下,将管网压力调节至最优的运行状态,还可实现对管网压力的远程实时监测、变化趋势分析,及时发现压力异常,预警爆管事故的发生,减少管网漏损。


关于减压阀

1

按照应用设备划分,压力管理可分为减压阀调节、泵站调节等。减压阀在实际应用中具有较好的减压和稳流效果。

作为一种通用的机械产品,减压阀结构简单、品类繁多,但部分产品易存在启闭响应缓慢、故障率高、可靠性差等问题,应用中容易发生渗漏、工作噪音大、减压效果不佳、减压阀失效导致供水事故等现象。

由于传统减压阀的出口压力基本为恒定值,因此在部分压力控制范围内会存在某些区域、某些时段内的管网冗余压力偏高的情况,无法达到最佳的控压效果。

智能压力管理阀

2


智能压力管理阀在传统减压阀的基础上加装了智能控制系统,可广泛应用于管网压力存在一定富余的供水区域,可通过分时、按流、最不利点反馈等多种方式实现管网压力的按需调节、智能管控,在减少物理漏失水量的同时,还可以降低爆管率,延长管道寿命。

#

2.1/ 安装运维

智能压力管理阀的安装主要包含两部分:主阀体安装、智能控制器安装。其中主阀体安装与常规减压阀的安装要求基本一致,主要包括:

● 减压阀只能按照固定方向安装,介质也只能由进口端进入,出口端流出,通常阀体外部均标有阀门流水方向标,以便保证管路中的介质与减压阀的指定流向一致。

减压阀的安装位置应保证调试、观察和维修方便。安装在管道井中的减压阀,应在其相应位置开检修口。

●在安装前应清洁管道,防止杂物堵塞减压阀。减压阀前后建议各装一只压力表,便于观察减压阀的工作状况以及滤网的堵塞程度。

●减压阀不应有气堵、气阻等现象。设有减压阀的给水系统的高处应设置自动排气阀。

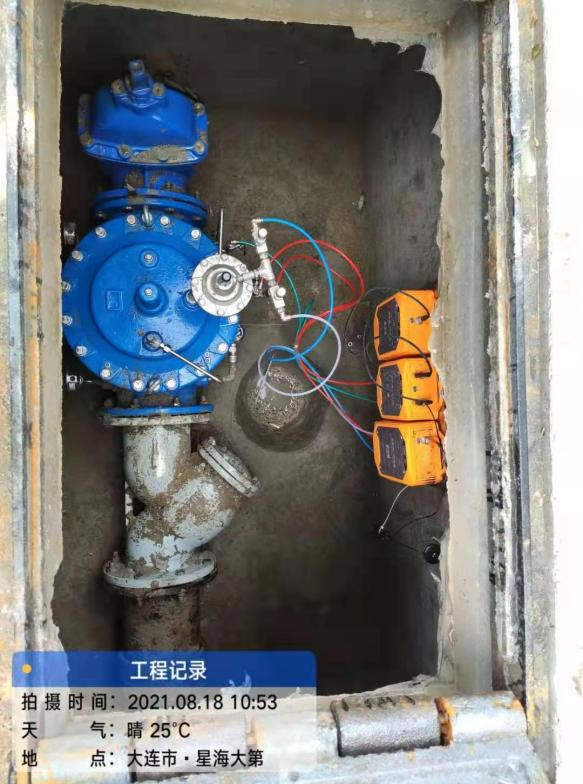

智能控制器的安装主要包括设备固定、电气连接、传感信号及驱动信号导管连接、一体化调试、试运行、正式运行等步骤。

#

2.2/ 智能管理平台

智能压力管理平台是专门用于智能压力管理阀的监控管理平台,平台部署于云端,以云服务方式提供应用。


平台主要实现智能压力管理阀的实时监控和远程控制功能,帮助用户高效快捷地管理智能压力管理阀。

主要功能

01

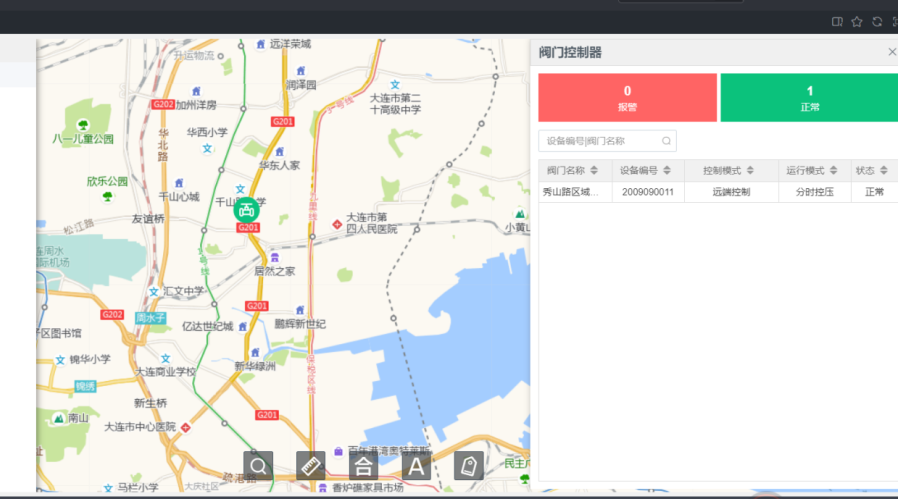

一张图:在地图上展示阀控点的位置及基本信息。

02

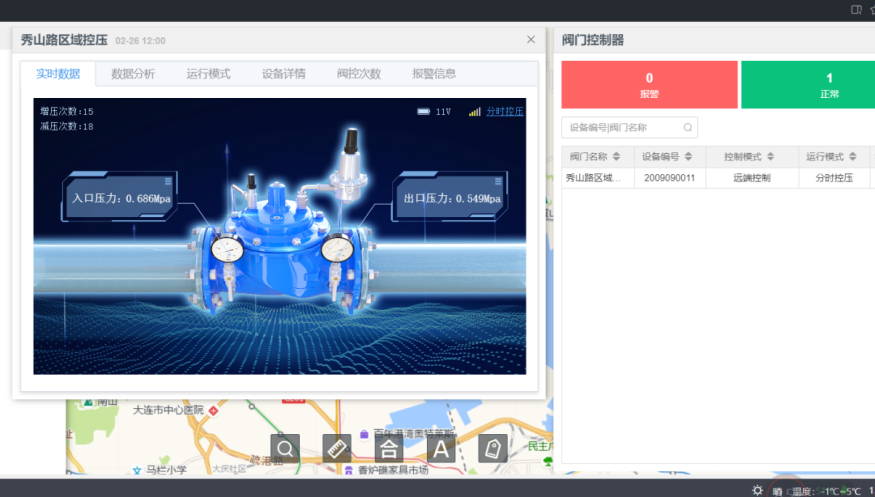

展示阀门的入口压力和出口压力。

03

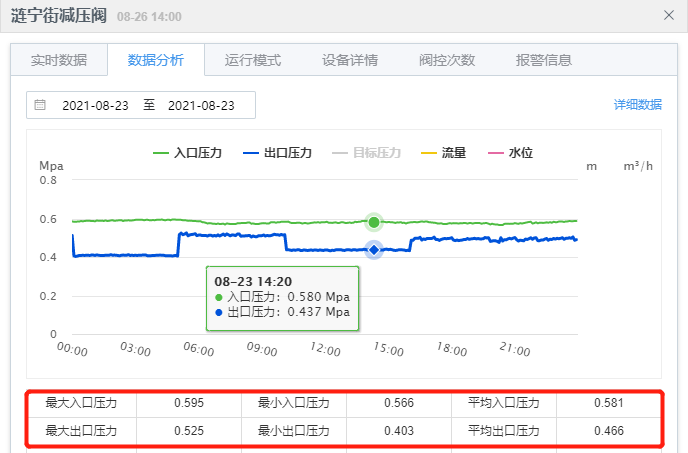

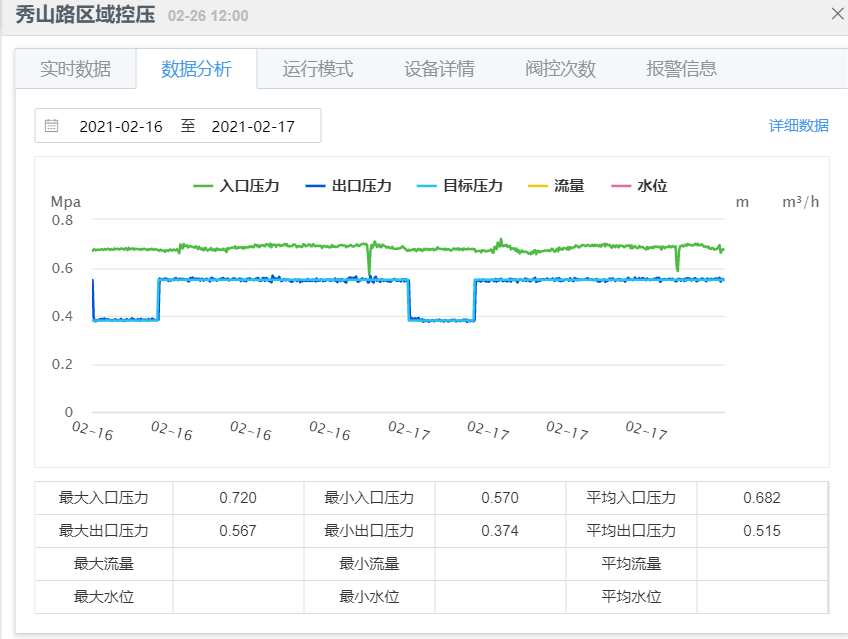

展示压力管理阀的运行数据曲线,包括入口压力、出口压力、目标压力等。

04

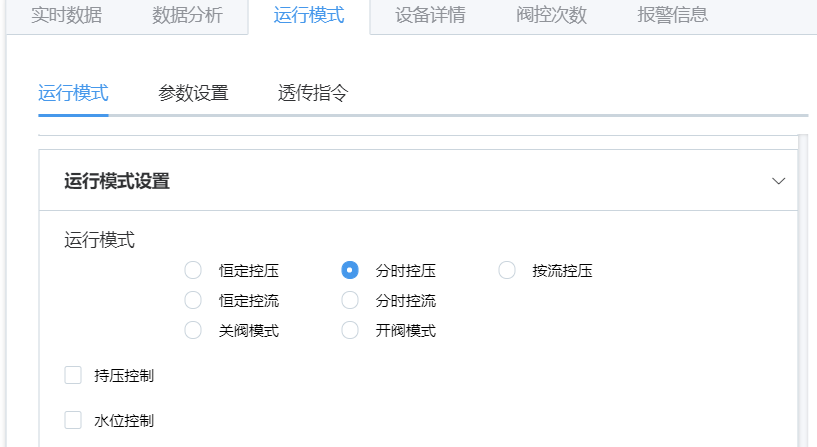

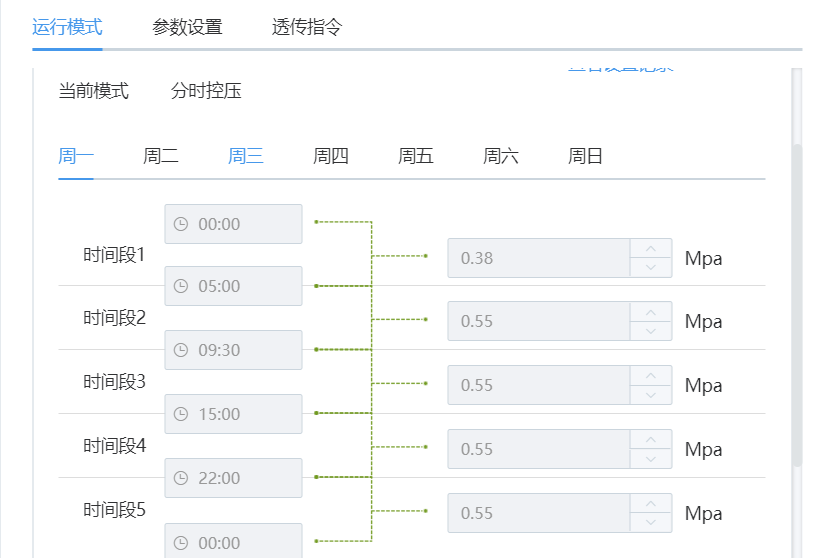

可远程设置多种运行模式,常用为分时控压模式。

05

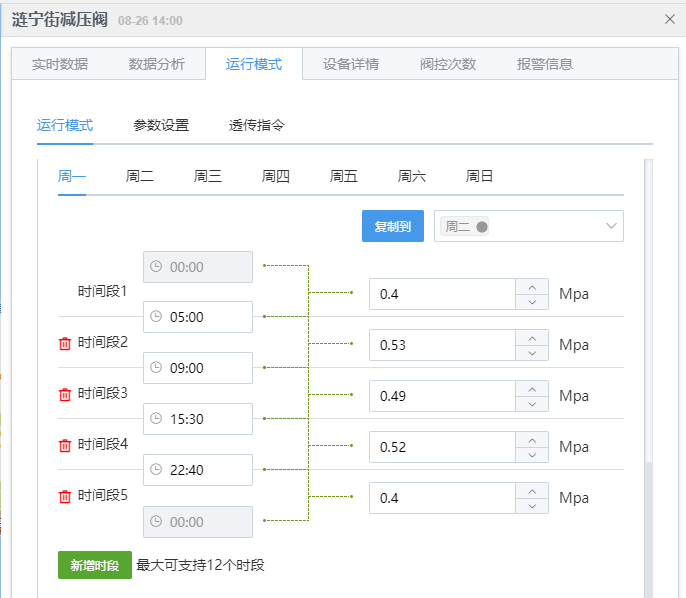

分时控压可支持12个时间端压力控制。


06

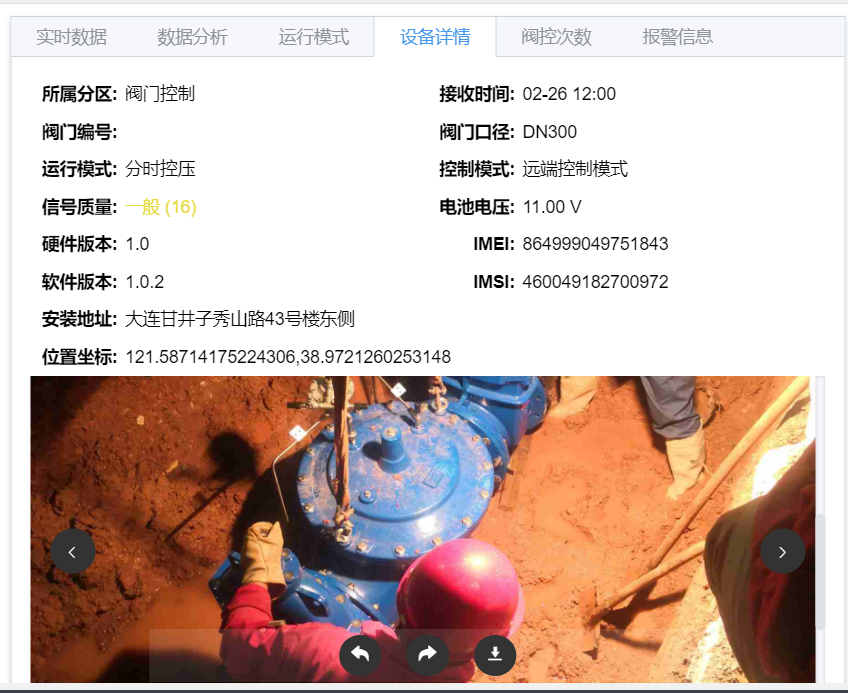

展示设备基本信息、信号质量、安装地点、电池电压、现场照片等信息。

07

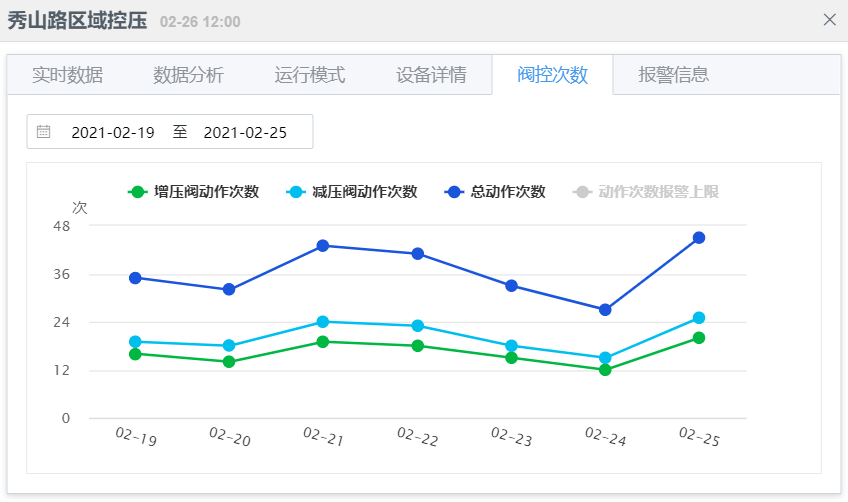

通过阀控次数数据曲线,掌握阀门健康情况。

<<左右滑动查看更多

案例分享

3


某供水区域主要由水池下山管分支管线供水,供水主线口径为DN300。该供水区域通过阀门调节可以实现单区域供水。用户数量总计7900余户,用户类型主要以居民用户和沿街公建用户为主。

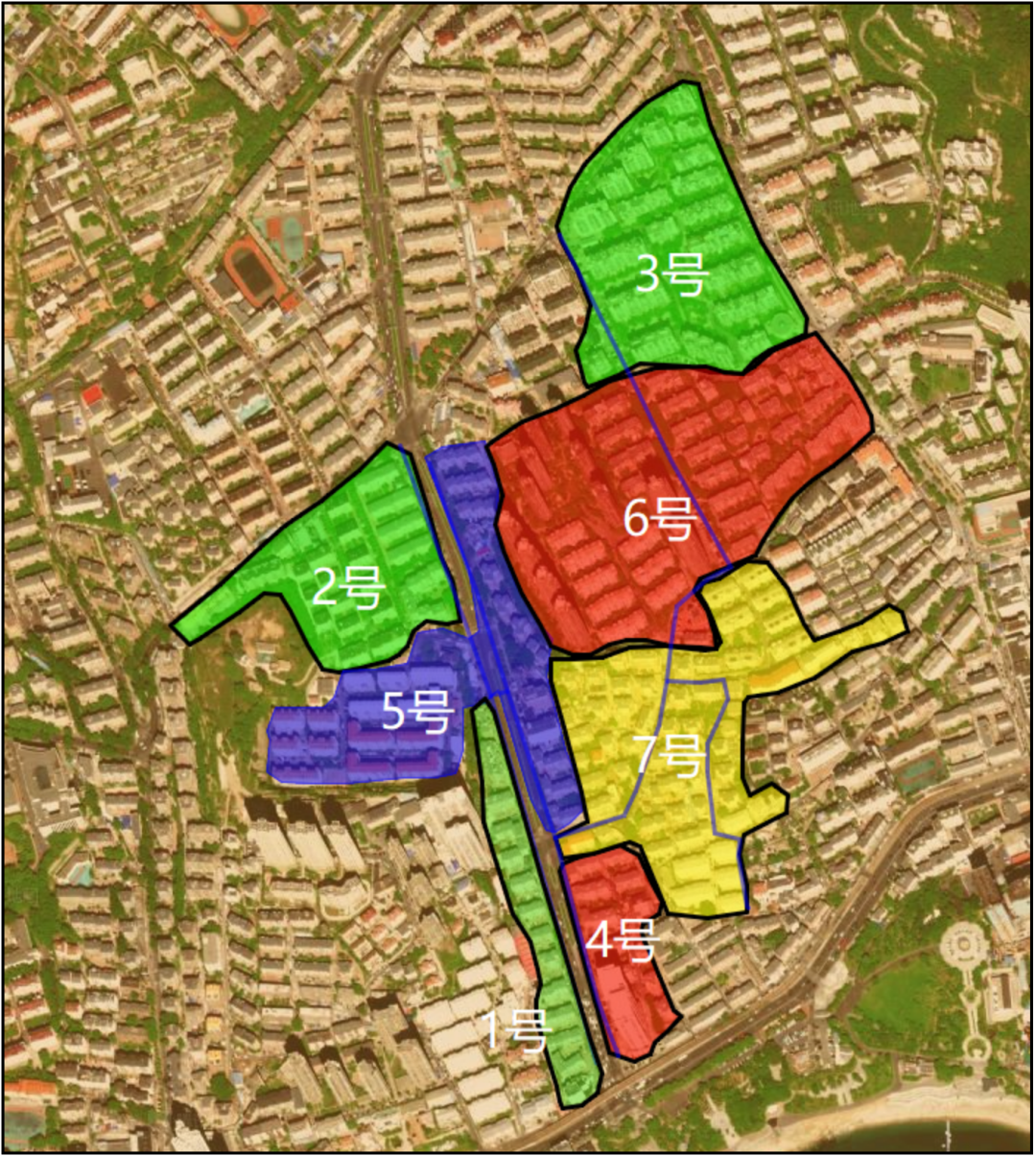

治理策略一:动态分区

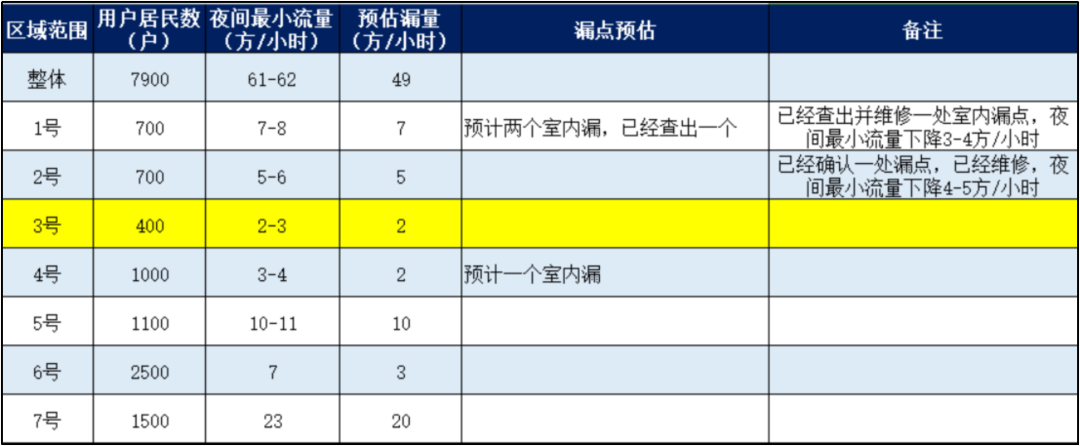

分区控压区域于2021年7月21日开始建设,现已开展7次动态分区工作,通过各区域漏损评估,有针对性地进行设备布防并开展物理检漏工作。


?治理策略二:智能检漏+智能控压

智能检漏:每日根据前日数据进行片区漏量评估工作,并对重点区域及时进行渗漏预警仪布防工作,第二日安排检漏人员根据设备报警情况,进行人工检漏。

维修分析:该区域漏点分布分散,漏点以入户管线管体漏眼居多。由于区域供水压力大,漏点容易复发,需要整体降低供水压力。

智能控压:调试并使用智能控压阀,通过分时段控制的方式进行控压:白天降压0.05MPa,夜间降压0.2MPa。


漏损治理阶段性成效

●智能检漏成效

检出多个漏点,夜间流量由原来的59吨/小时减少到53—55吨/小时。

●智能降压成效——高峰不低、低峰不高

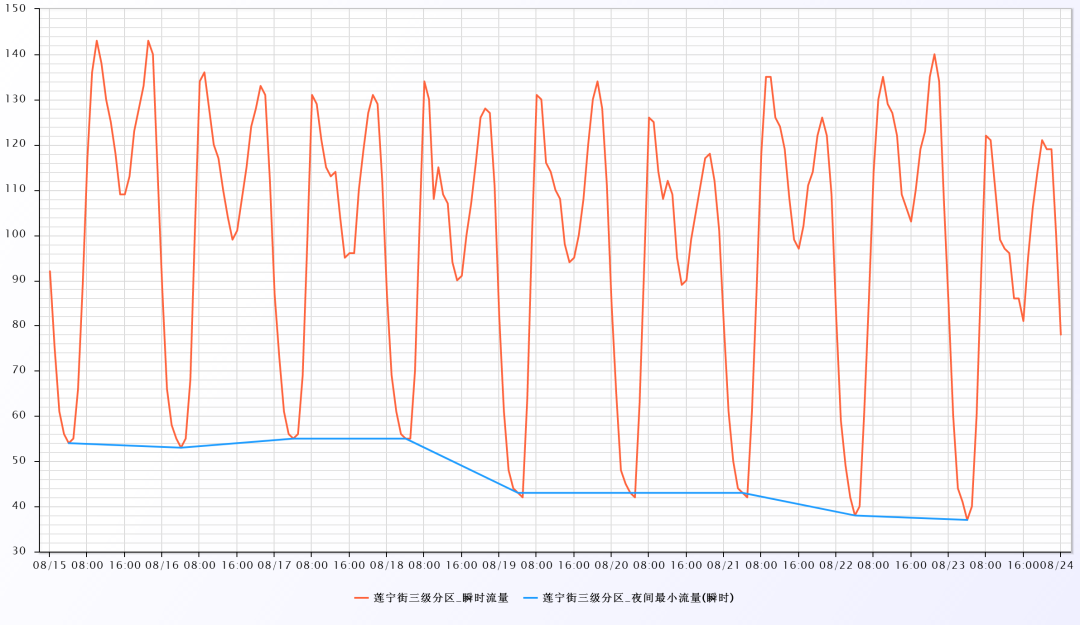

夜间最小流量由55吨/小时降到37吨/小时,降低瞬时水量18吨/小时,每月减少漏损水量约6千吨。降低整体区域供水压力0.13MPa。最新漏点维修后,夜间最小流量为27吨/小时。

●老旧管线废除成效

对某街道老旧并行管线DN100管进行废除,管道长约50-60米,完成用户切换后,夜间最小流量降为23吨/小时。KL值为0.29,平均日节水能力达到400余吨/日。

效益分析

4


经济性

实践证明,在具有20%以上降压空间的区域实施压力管理,按照分时控压的管理模式,以DN300口径计算,一般半年至一年收回投资成本。

实用性

智能减压阀和传统减压阀的井室安装要求基本一样,无需额外增加工程成本,但因智能减压阀设有控压设备,故主要井室应注意封闭性,防止积水对控压设备产生影响。

安全性

智能减压阀分时段调压,在保障高峰用水的同时,降低低峰水压,减少管网水压波动,延长管道使用寿命。达到“高峰不低,低峰不高”的理想控压状态。

远控模式则为分时段调压提供了技术保障,通过在线设定数值,实现定时调压,摆脱了对人员的限制,使调压工作更加准确、高效地进行。

发生异常时,应急模式能立刻调取从异常情况发生前到发生时的所有数据,帮助分析异常情况产生的原因,辅助解决问题。
