技术交流 |多点锚固板在排水管道维修上的实践
发布时间:2021-09-28 15:32:43 来源: 城建水业 作者:本站编辑 浏览次数:

天津生态城水处理中心E号污水泵站(以下简称E号泵站)位于中新天津生态城汉北路东侧,航泊道北侧,占地面积3000m2,泵站装机流量1080m3/h。泵站进出水管道均为重力流管道,管径均为d1500mm。中新天津生态城旅游区域在建工程——北部水系中的一段“汉北路水系”位于泵站西侧,河道平面位置与E号泵站进、出水管道有冲突,另外出水管道的竖向位置与新开挖河道也有冲突。本次改造工程通过调整E号泵站进出水管道平面及竖向位置,避开北部水系施工范围,在确保北部水系工程顺利实施的同时保证在北部水系建成后泵站进出水管道能够正常进行维修养护工作。

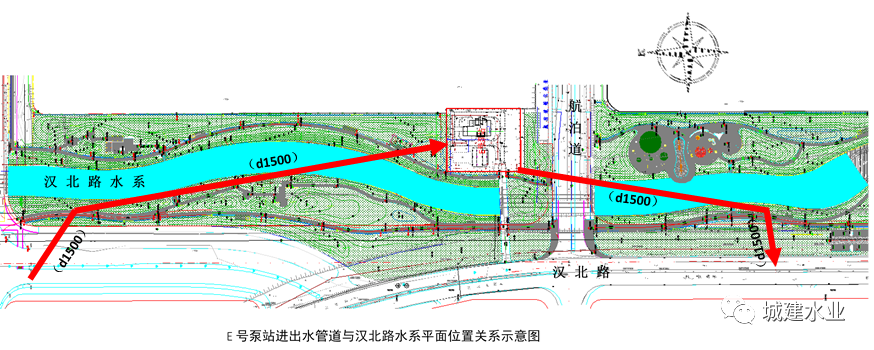

图1  E号泵站进出水管道与北部水系位置关系示意图


E号污水泵站目前为中途提升泵站,泵站及进出水管道的运维工作由天津生态城水务投资建设有限公司负责。在前期调研过程中,运维公司介绍,近年来采用CCTV及管道潜望镜等方法对泵站进出水管道进行了检测,发现管道接口、检查井井壁等部位渗漏现象严重。经查阅E号泵站进出水管道竣工图纸,管道材质为钢筋混凝土管,接口形式为柔性承插口连接,基础采用砂石基础。检查井井室、井颈材质均为砖砌。

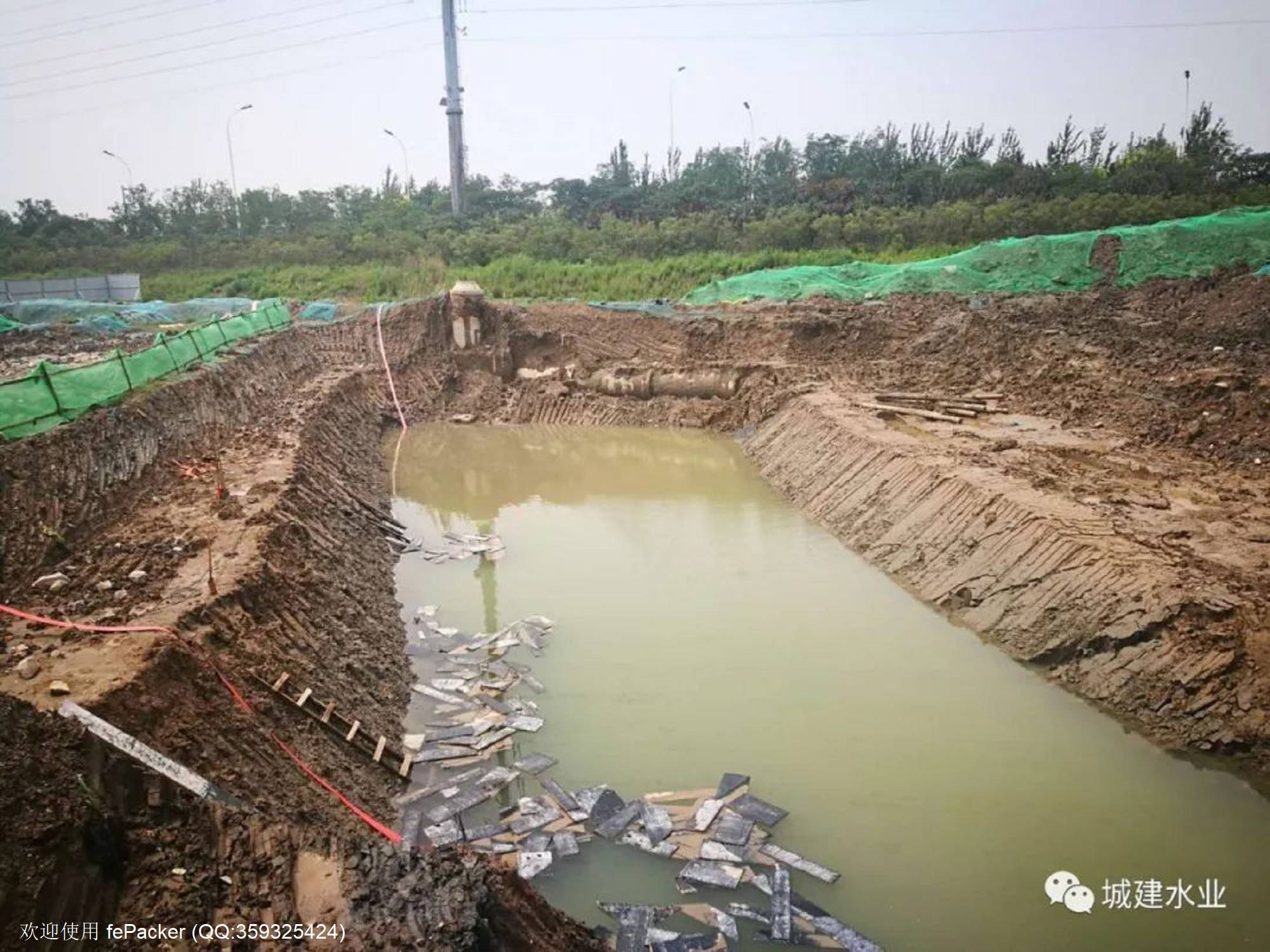

图2  E号泵站现状出水管道


项目组通过研究E号泵站进出水管道竣工图纸、岩土勘察报等资料,结合运管单位、建设单位提出的加强管道严密性要求,针对现状管道存在的问题,提出以下技术措施:

首先,根据岩土工程勘察报告,新建E号污水泵站进水管道位于全新中组海相沉积(Q42m)层淤泥质粉质粘土,呈灰色,中密状态,无层理,含有机质、贝壳碎片,属中压缩性土局部夹粉质粘土透镜体,地基土承载力特征值110kPa;新建E号污水泵站出水管道位于新近冲积层(Q43Nal)至全新中组海相沉积(Q42m)层第一亚层粉质粘土,新近冲积层(Q43Nal)主要由粘土及粘性较大的粉质黏土组成,呈黄褐色,软塑~可塑状态,无层理,含铁质,属中~高压缩性土,地基土承载力特征值90kPa。局部夹淤泥质粉质粘土,淤泥质黏土透镜体。全新中组海相沉积(Q42m)层第一亚层粉质粘土呈灰色,软塑状态,有层理,含有机质,局部夹粉土透镜体、贝壳碎片,属中(偏高)压缩性土,地基土承载力特征值100kPa。进水管道由于埋深较深,所处土层性质均匀,而出水管道埋深较浅,所于两种土层之间。因此,对出水管道的地基采用换填碎石的方法进行加固,避免由于不均匀沉降造成的管道接口损坏。


其次,在管材和检查井的材质上进行了调整。本次改造工程新建管道均采用钢筋混凝土企口管,柔性接头橡胶圈密封;检查井采用混凝土现浇形式。采用V-Lock多点锚固板(聚乙烯版)作为管道及检查井内衬以提高严密性。V-Lock多点锚固板分别固定在制管内模及井壁浇筑内模上再进行混凝土浇筑。管道安装完毕后(检查井内模拆除后)进行接缝(管道接口)焊接,实现管道、检查井整体密封


第三,管道基础采用钢筋混凝土基础,为了满足抗震设计标准,管道的柔性连接采用180°混凝土基础现浇混凝土套环柔性接口。


V-Lock多点锚固板PE片材与PVC片材(T型键和菱型键)相比较,多点锚固板的锚固体相互交叉呈面状分布,提供多向约束力,单个锚固体拉拔力可达到100kg,每平方米420个可提供42吨锚固力;而PVC片材是条状锚固体,只能提供横向力,纵向滑移无限制,且锚固拉拔力为14N/mm,每平方米15条提供每平方米约21吨锚固力。因此,V-Lock多点锚固板与混凝土的锚固效果更好。


本工程已于2020年竣工投入使用,通过对天津生态城水务投资建设有限公司的回访,目前改造段的管道、检查井运行良好,未出现内衬板材脱落、接口渗漏等问题。
